Bitte lesen Sie die Einbau-/Montageanleitung vor Beginn der Arbeit vollständig und sorgfältig durch. Für
alle über GRAF bezogenen Zusatzartikel erhalten Sie separate, in der Transportverpackung beiliegende
Einbau- bzw. Betriebsanleitungen. Fehlende Anleitungen müssen umgehend bei uns angefordert werden.
Allgemeines:

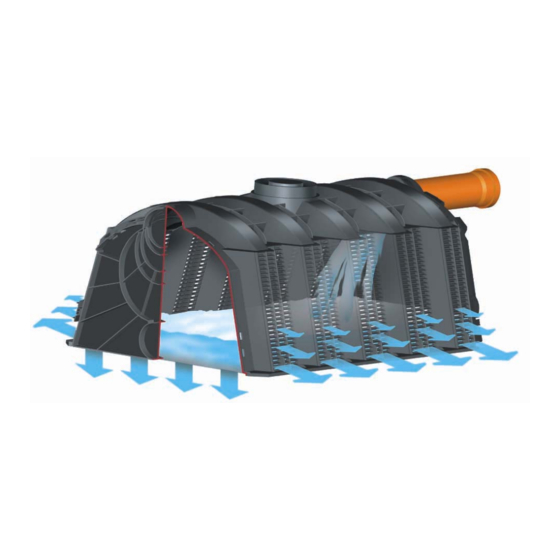

Der GRAF Sicker - Tunnel ist ein speziell entwickeltes System für die Regenwasser Versickerung bzw.
Rückhaltung. Die Struktur der Sicker-Tunnel erlaubt eine oberflächennahe und platzsparende Installation auch
unter PKW befahrenen Stellfllächen.
Eine exakte Dimensionierung nach ATV – A 138 ist bei größeren Objekten unbedingt erforderlich.
Um eine Verschlammung der Anlage zu vermeiden muß ein Versickerungs-Filter installiert werden.
Der Einbau ist fachmännisch durchzuführen.
Technische Daten
Volumen:
Länge:
Breite:
Höhe:
Anschlüsse:
Gewicht:
Material Sicker-Tunnel:
Einbauanleitung Sicker - Tunnel
Seite 1 von 4
info@graf-online.de

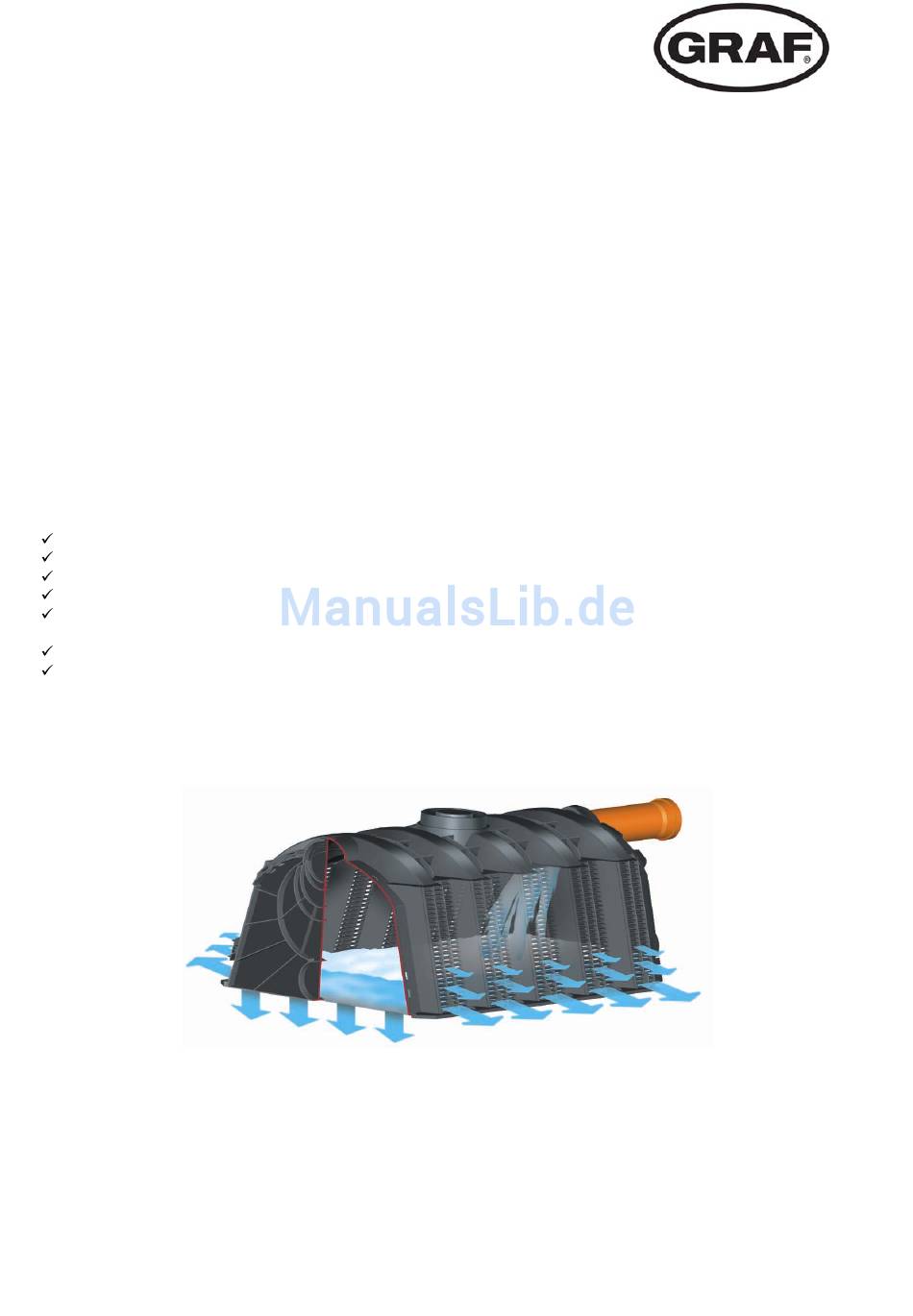

EINBAU-/ MONTAGEANLEITUNG
GRAF Sicker – Tunnel 300 Liter
AUS POLYPROPYLEN
(Art.-Nr. 410090)
300 Liter
1200 mm (inkl. Endplatten)
800 mm
510 mm
oben: DN 100, DN 150, DN 200 und DN 300
unten: DN 100
ca. 11 kg
100 % Polypropylen (PP) Recyclingmaterial
www.graf-online.de
Werbung
Verwandte Anleitungen für Graf Sicker – Tunnel
Inhaltszusammenfassung für Graf Sicker – Tunnel
- Seite 1 Einbau- bzw. Betriebsanleitungen. Fehlende Anleitungen müssen umgehend bei uns angefordert werden. Allgemeines: Der GRAF Sicker - Tunnel ist ein speziell entwickeltes System für die Regenwasser Versickerung bzw. Rückhaltung. Die Struktur der Sicker-Tunnel erlaubt eine oberflächennahe und platzsparende Installation auch unter PKW befahrenen Stellfllächen.
- Seite 2 1. Standortwahl Abstand zum Keller > 6 m (bei nicht abgedichteten Kellerräumen) Abstand zum Grundwasser min. 1 m Der Abstand zu bestehendem oder geplantem Baumbestand muß mindestens dem zu erwartenden Kronendurchmesser entsprechen. Die Tabelle gibt die Erdüberdeckung und die max. Einbautiefe an.
- Seite 3 Draufsicht: Schnittdarstellung offene Mulden-Rigole: Einbauanleitung Sicker - Tunnel Seite 3 von 4...
- Seite 4 Otto Graf GmbH Carl-Zeiss-Straße 2 – 6 79331 Teningen Tel.: 0049/(0)7641/589-0 Fax: 0049/(0)7641/589-50 Stand: 28.07.05 Einbauanleitung Sicker - Tunnel Seite 4 von 4...
