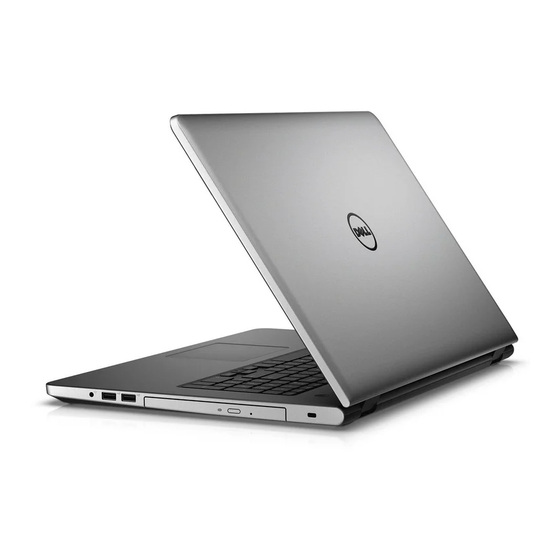

Seite 1 Inspiron 17 5000 Series Service-Handbuch Computer-Modell: Inspiron 17–5759 Vorschriftenmodell: P28E Vorschriftentyp: P28E004...
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
Schäden, Verletzungen oder sogar den Tod von Personen zur Folge haben können. Copyright © 2015 Dell Inc. Alle Rechte vorbehalten. Dieses Produkt ist durch US- amerikanische und internationale Urheberrechtsgesetze und nach sonstigen Rechten an geistigem Eigentum geschützt. Dell und das Dell Logo sind Marken von Dell Inc.
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Vor der Arbeit an Komponenten im Innern des Computers.................. 10 ..................10 Bevor Sie beginnen: ..................11 Sicherheitshinweise .................. 12 Empfohlene Werkzeuge Nach Abschluss der Arbeiten im Innern des Computers..13 Entfernen des Akkus..............14 ....................14 Vorgehensweise Wiedereinbauen des Akkus............16 ....................16 Vorgehensweise Entfernen der Bodenabdeckung..........17...
Seite 4 Entfernen der Speichermodule..........24 ..................... 24 Voraussetzungen ....................24 Vorgehensweise Wiedereinbauen der Speichermodule........26 ....................26 Vorgehensweise ...........27 Voraussetzungen nach der Arbeit am Computer Entfernen der Wireless-Karte..........28 ..................... 28 Voraussetzungen ....................28 Vorgehensweise Wiedereinbauen der Wireless-Karte........30 ....................30 Vorgehensweise ...........31 Voraussetzungen nach der Arbeit am Computer Entfernen der Knopfzellenbatterie........
Seite 5 Entfernen des optischen Laufwerks........39 ..................... 39 Voraussetzungen ....................40 Vorgehensweise Austauschen des optischen Laufwerks......... 43 ....................43 Vorgehensweise .......... 44 Voraussetzungen nach der Arbeit am Computer Entfernen des Computersockels..........45 ..................... 45 Voraussetzungen ....................45 Vorgehensweise Wiedereinbauen des Computersockels........ 50 ....................
Seite 6 Entfernen der E/A-Platine............58 ..................... 58 Voraussetzungen ....................58 Vorgehensweise Wiedereinbauen der E/A-Platine..........60 ....................60 Vorgehensweise .......... 60 Voraussetzungen nach der Arbeit am Computer Entfernen des Kühlkörpers............61 ..................... 61 Voraussetzungen ............61 Vorgehensweise (separate Grafikkarte) ............62 Vorgehensweise (integrierte Grafikkarte) Austauschen des Kühlkörpers..........64 ....................
Seite 7 Entfernen des Netzadapteranschlusses........ 77 ..................... 77 Voraussetzungen ....................77 Vorgehensweise Wiedereinbauen des Netzadapteranschlusses....79 ....................79 Vorgehensweise ...........79 Voraussetzungen nach der Arbeit am Computer Entfernen der Bildschirmbaugruppe........81 ..................... 81 Voraussetzungen ....................81 Vorgehensweise Wiedereinsetzen der Bildschirmbaugruppe......84 ....................84 Vorgehensweise .......... 84 Voraussetzungen nach der Arbeit am Computer Entfernen der Betriebsschalterplatine........
Seite 8 Entfernen der Bildschirmblende..........94 .....................94 Voraussetzungen ....................95 Vorgehensweise Wiedereinbauen der Bildschirmblende........ 96 ....................96 Vorgehensweise .......... 96 Voraussetzungen nach der Arbeit am Computer Entfernen des Bildschirms............98 .....................98 Voraussetzungen ....................99 Vorgehensweise Wiedereinbauen des Bildschirms......... 102 .................... 102 Vorgehensweise ........
Seite 9 ....................116 Voraussetzungen ..................... 117 Vorgehensweise Austauschen der hinteren Bildschirmabdeckung und der Antennenbaugruppe............118 ..................... 118 Vorgehensweise .........118 Voraussetzungen nach der Arbeit am Computer Aktualisieren des BIOS............120 Hilfe erhalten und Kontaktaufnahme mit Dell....121 .................. 121 Selbsthilfe-Ressourcen ................122 Kontaktaufnahme mit Dell...
Seite 10: Vor Der Arbeit An Komponenten Im Innern Des Computers
Vor der Arbeit an Komponenten im Innern des Computers VORSICHT: Greifen Sie Bauteile und Karten nur an den Außenkanten und berühren Sie keine Steckverbindungen oder Kontakte, um Schäden an diesen zu vermeiden. ANMERKUNG: Die Abbildungen in diesem Dokument können von Ihrem Computer abweichen, je nach der von Ihnen bestellten Konfiguration.
Seite 11: Sicherheitshinweise
Sie keine Steckverbindungen oder Kontakte, um Schäden an diesen zu vermeiden. VORSICHT: Sie dürfen nur Fehlerbehebungsmaßnahmen ausführen und Reparaturen vornehmen, wenn Sie durch das Dell Team für technisches Unterstützung dazu autorisiert oder angewiesen wurden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt.
Seite 12: Empfohlene Werkzeuge
VORSICHT: Ziehen Sie beim Trennen eines Kabels nur am Stecker oder an der Zuglasche und nicht am Kabel selbst. Einige Kabel verfügen über Anschlussstecker mit Sperrzungen oder Flügelschrauben, die vor dem Trennen des Kabels gelöst werden müssen. Achten Sie beim Trennen von Kabeln darauf, diese möglichst gerade abzuziehen, um ein Verbiegen der Kontaktstifte zu vermeiden.
Seite 13: Nach Abschluss Der Arbeiten Im Innern Des Computers
Nach Abschluss der Arbeiten im Innern des Computers VORSICHT: Im Inneren des Computers vergessene oder lose Schrauben können den Computer erheblich beschädigen. Bringen Sie alle Schrauben wieder an und stellen Sie sicher, dass sich im Inneren des Computers keine losen Schrauben mehr befinden. Schließen Sie alle externen Geräte, Peripheriegeräte und Kabel wieder an, die Sie vor dem Arbeiten an Ihrem Computer entfernt haben.
Seite 14: Entfernen Des Akkus
Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Vorgehensweise Schließen Sie den Bildschirm und drehen Sie den Computer um.
Seite 15 Heben Sie den Akku aus dem Computersockel heraus. Akku Akku-Entriegelungsriegel Computersockel Drehen Sie den Computer um, öffnen Sie den Bildschirm und halten Sie den Betriebsschalter etwa fünf Sekunden lang gedrückt, um die Systemplatine zu erden.
Seite 16: Wiedereinbauen Des Akkus
Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Vorgehensweise Setzen Sie den Akku in das Akkufach und lassen Sie den Akku einrasten.
Seite 17: Inspiron
Komponenten im Innern des Computers befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Voraussetzungen Entfernen Sie den Akku. Vorgehensweise Schließen Sie den Bildschirm und drehen Sie den Computer um.
Seite 18 Hebeln Sie mithilfe eines Kunststoffstifts die Bodenabdeckung beginnend vom inneren Rand ab und heben Sie sie aus dem Computersockel. Computersockel Schrauben (2) Bodenabdeckung Kunststoffstift...
Seite 19: Wiedereinbauen Der Bodenabdeckung
Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Vorgehensweise Schieben Sie die Halterungen der Bodenabdeckung in die Schlitze auf dem Computersockel und lassen Sie die Bodenabdeckung einrasten.
Seite 20: Entfernen Des Festplattenlaufwerks
Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. VORSICHT: Festplattenlaufwerke sind äußerst empfindlich. Handhaben Sie das Festplattenlaufwerk mit Vorsicht.
Seite 21 Heben Sie die Festplattenbaugruppe mithilfe der Zuglasche aus dem Computersockel heraus. Schrauben (4) Zuglasche Festplattenbaugruppe Festplattenlaufwerkkabel Freigabehebel...
Seite 22 Trennen Sie den Interposer von der Festplatte. Festplattenbaugruppe Interposer Entfernen Sie die Schrauben, mit denen die Festplattenlaufwerkhalterung am Festplattenlaufwerk befestigt ist. Heben Sie die Festplattenlaufwerkhalterung vom Festplattenlaufwerk. Schrauben (4) Festplattenlaufwerk Festplattenlaufwerkhalterun...
Seite 23: Wiedereinbauen Der Festplatte
Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. VORSICHT: Festplattenlaufwerke sind äußerst empfindlich. Handhaben Sie das Festplattenlaufwerk mit Vorsicht.
Seite 24: Entfernen Der Speichermodule
Komponenten im Innern des Computers befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Voraussetzungen Entfernen Sie den Akku. Entfernen Sie die Abdeckung an der Unterseite.
Seite 25 Schieben Sie das Speichermodul aus dem Speichermodulsteckplatz. Sicherungsklammern (2) Speichermodul...
Seite 26: Wiedereinbauen Der Speichermodule
Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Vorgehensweise Richten Sie die Kerbe am Speichermodul an der Halterung des...
Seite 27: Voraussetzungen Nach Der Arbeit Am Computer
Schieben Sie das Speichermodul fest und schräg in den Steckplatz und drücken Sie es nach unten, bis es mit einem Klicken einrastet. ANMERKUNG: Wenn kein Klicken zu vernehmen ist, entfernen Sie das Speichermodul und installieren Sie es erneut. Speichermodul Speichermodulsteckplatz Kerbe Lasche Voraussetzungen nach der Arbeit am...
Seite 28: Entfernen Der Wireless-Karte
Komponenten im Innern des Computers befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Voraussetzungen Entfernen Sie den Akku. Entfernen Sie die Abdeckung an der Unterseite.
Seite 29 Schieben Sie die Wireless-Karte aus der Systemplatine. Antennenkabel (2) Wireless-Kartenhalterung Schraube Wireless-Kartensteckplatz Wireless-Karte...
Seite 30: Wiedereinbauen Der Wireless-Karte
Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Vorgehensweise VORSICHT: Um eine Beschädigung der Wireless-Karte zu vermeiden, legen Sie keine Kabel darunter.
Seite 31: Voraussetzungen Nach Der Arbeit Am Computer
Voraussetzungen nach der Arbeit am Computer Bringen Sie die Bodenabdeckung wieder an. Bauen Sie den Akku wieder ein.
Seite 32: Entfernen Der Knopfzellenbatterie
Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. VORSICHT: Durch das Entfernen der Knopfzellenbatterie wird das BIOS-Setup-Programm auf die Standardeinstellungen zurückgesetzt.
Seite 33 Kunststoffstift Knopfzellenbatterie Knopfzellenbatterie-Halterung...
Seite 34: Wiedereinbauen Der Knopfzellenbatterie
Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Vorgehensweise Rasten Sie die Knopfzellenbatterie mit dem Pluspol nach oben in die Knopfzellenbatteriehalterung ein.
Seite 35: Entfernen Der Tastatur
Komponenten im Innern des Computers befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Voraussetzungen Entfernen Sie den Akku. Vorgehensweise Drehen Sie den Computer um und öffnen Sie den Bildschirm so weit wie...
Seite 36 Lösen Sie mithilfe eines Kunststoffstifts vorsichtig die Laschen, mit denen die Tastatur an der Handballenstützen-Baugruppe befestigt ist. Kunststoffstift Tastatur Handballenstützen- Baugruppe Drehen Sie die Tastatur vorsichtig um und platzieren Sie sie über der Handballenstützen-Baugruppe.
Seite 37 Heben Sie die Riegel an und trennen Sie das Tastaturkabel und das Tastaturbeleuchtungskabel (optional) von der Systemplatine. ANMERKUNG: Das Kabel für die Tastaturhintergrundbeleuchtung ist nur vorhanden, wenn das Notebook mit einer Tastatur mit Hintergrundbeleuchtung geliefert wird. Tastaturbeleuchtungskabel Freigabehebel Tastaturkabel Tastatur Heben Sie die Tastatur zusammen mit dem Kabel aus der Handballenstützen-Baugruppe heraus.
Seite 38: Wiedereinbauen Der Tastatur
Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Vorgehensweise Schieben Sie das Tastaturkabel und das Tastaturbeleuchtungskabel (optional) in die entsprechenden Anschlüsse und drücken Sie die Riegel nach unten, um die Kabel zu befestigen.
Seite 39: Entfernen Des Optischen Laufwerks
Komponenten im Innern des Computers befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Voraussetzungen Entfernen Sie den Akku. Entfernen Sie die Tastatur.
Seite 40: Vorgehensweise
Vorgehensweise Entfernen Sie die Schraube, mit der die Baugruppe des optischen Laufwerks am Computersockel befestigt ist. Baugruppe des optischen Schraube Laufwerks Den Computer herumdrehen und den Bildschirm öffnen. Schieben Sie die Baugruppe des optischen Laufwerks mithilfe eines Kunststoffstifts aus dem optischen Laufwerkschacht heraus.
Seite 41 Ziehen Sie die Baugruppe des optischen Laufwerks aus dem optischen Laufwerkschacht heraus. Baugruppe des optischen Handballenstütze Laufwerks Kunststoffstift Hebeln Sie vorsichtig die Blende des optischen Laufwerks vom optischen Laufwerk.
Seite 42 Entfernen Sie die Schrauben, mit denen die Halterung des optischen Laufwerks am Laufwerkfach befestigt ist. ANMERKUNG: Merken Sie sich die Ausrichtung der Halterung für das optische Laufwerk, damit Sie sie korrekt wieder einsetzen können. Blende des optischen Optisches Laufwerk Laufwerks Halterung des optischen Schrauben (2) Laufwerks...
Seite 43: Austauschen Des Optischen Laufwerks
Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Vorgehensweise Richten Sie die Schraubenöffnungen auf der Halterung des optischen Laufwerks an den Schraubenöffnungen auf dem optischen Laufwerk aus.
Seite 44: Voraussetzungen Nach Der Arbeit Am Computer
Voraussetzungen nach der Arbeit am Computer Bringen Sie die Tastatur wieder an. Bauen Sie den Akku wieder ein.
Seite 45: Entfernen Des Computersockels
Komponenten im Innern des Computers befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Voraussetzungen Entfernen Sie den Akku. Entfernen Sie die Abdeckung an der Unterseite.
Seite 46 Entfernen Sie die Schrauben, mit denen der Computersockel an der Handballenstützenbaugruppe befestigt ist. Schrauben (4) Arretierungsbügel Kabel des optischen Laufwerks Schließen Sie den Bildschirm und drehen Sie den Computer um. Trennen Sie das Lautsprecherkabel von der Systemplatine. Ziehen Sie die Antennenkabel aus der Kabelführung am Computersockel.
Seite 47 Entfernen Sie die Schrauben, mit denen der Computersockel an der Handballenstützenbaugruppe befestigt ist. Schrauben (15) Computersockel Lautsprecherkabel Antennenkabel (2)
Seite 48 Heben Sie den Computersockel ausgehend von der Rückseite mit den Fingerspitzen von der Handballenstützen-Baugruppe. ANMERKUNG: Stellen Sie sicher, dass die Antennenkabel vollständig aus den Kabelführungen auf dem Computersockel entfernt wurden. Computersockel Drehen Sie den Computersockel um. Entfernen Sie den Interposer des optischen Laufwerks.
Seite 49 10 Entfernen Sie die Lautsprecher. Computersockel...
Seite 50: Wiedereinbauen Des Computersockels
Komponenten im Innern des Computers befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Vorgehensweise Bauen Sie den Interposer des optischen Laufwerks wieder ein.
Seite 51: Voraussetzungen Nach Der Arbeit Am Computer
Voraussetzungen nach der Arbeit am Computer Befolgen Sie das Verfahren von Schritt 4 bis Schritt 7 im Abschnitt „Wiedereinbauen des optischen Laufwerks“. Bringen Sie die Tastatur wieder an. Setzen Sie die Wireless-Karte wieder ein. Befolgen Sie das Verfahren von Schritt 4 bis Schritt 6 im Abschnitt „Wiedereinbauen des Festplattenlaufwerks“.
Seite 52: Entfernen Der Lautsprecher
Komponenten im Innern des Computers befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Voraussetzungen Entfernen Sie den Akku. Entfernen Sie die Abdeckung an der Unterseite.
Seite 53 Heben Sie die Lautsprecher zusammen mit dem Lautsprecherkabel aus dem Computersockel heraus. Computersockel Kabelführungen Lautsprecherkabel Lautsprecher (2)
Seite 54: Wiedereinbauen Der Lautsprecher
Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Vorgehensweise Richten Sie die Lautsprecher auf dem Computersockel aus und platzieren Sie sie mithilfe der Führungsstifte auf dem Computersockel.
Seite 55: Entfernen Des Interposers Des Optischen Laufwerks
Komponenten im Innern des Computers befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Voraussetzungen Entfernen Sie den Akku. Entfernen Sie die Abdeckung an der Unterseite.
Seite 56 Computersockel Klammern (2) Interposer für optisches Laufwerk...
Seite 57: Austauschen Des Interposers Des Optischen Laufwerks
Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Vorgehensweise Richten Sie die Zwischenplatine des optischen Laufwerks an den Halterungen am Computersockel aus und lassen Sie sie einrasten.
Seite 58: Entfernen Der E/A-Platine
Komponenten im Innern des Computers befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Voraussetzungen Entfernen Sie den Akku. Entfernen Sie die Abdeckung an der Unterseite.
Seite 59 Heben Sie den Riegel an und trennen Sie das E/A-Platinenkabel von der E/A-Platine. E/A-Platine E/A-Platinenkabel Freigabehebel Schraube...
Seite 60: Wiedereinbauen Der E/A-Platine
Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Vorgehensweise Schieben Sie das E/A-Platinenkabel auf den E/A-Platinenstecker und drücken Sie den Bügel nach unten, um das Kabel zu befestigen.
Seite 61: Entfernen Des Kühlkörpers
Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. WARNUNG: Der Kühlkörper kann im normalen Betrieb sehr heiß werden. Lassen Sie den Kühlkörper ausreichend lange abkühlen, bevor Sie ihn berühren.
Seite 62: Vorgehensweise (Integrierte Grafikkarte)
Lösen Sie der Reihe nach (Reihenfolge auf der Kühlkörperbaugruppe angegeben) die unverlierbaren Schrauben, mit denen die Kühlkörperbaugruppe an der Systemplatine befestigt ist. Entfernen Sie die Schrauben, mit denen die Kühlkörperbaugruppe an der Systemplatine befestigt ist. Lösen Sie die Kühlkörperanordnung von der Systemplatine. Schrauben (3) Lüfterkabel Kühlkörperbaugruppe...
Seite 63 Lösen Sie die Kühlkörperanordnung von der Systemplatine. Lüfterkabel Kühlkörperbaugruppe Unverlierbare Schrauben (3)
Seite 64: Austauschen Des Kühlkörpers
Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. VORSICHT: Durch eine falsche Ausrichtung des Kühlkörpers können die Systemplatine und der Prozessor beschädigt werden.
Seite 65: Voraussetzungen Nach Der Arbeit Am Computer
Voraussetzungen nach der Arbeit am Computer Befolgen Sie das Verfahren von Schritt 3 bis Schritt 8 unter „Wiedereinbauen des Computersockels“. Befolgen Sie das Verfahren von Schritt 4 bis Schritt 7 im Abschnitt „Wiedereinbauen des optischen Laufwerks“. Bringen Sie die Tastatur wieder an.
Seite 66: Entfernen Der Systemplatine
Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. ANMERKUNG: Die Service-Tag-Nummer Ihres Computers ist in der Systemplatine gespeichert. Sie müssen die Service-Tag-Nummer im BIOS-Setup-Programm eingeben, nachdem Sie die Systemplatine wieder eingebaut haben.
Seite 67: Vorgehensweise
Befolgen Sie das Verfahren von Schritt 1 bis Schritt 6 im Abschnitt „Entfernen des Computersockels“. 10 Entfernen Sie die E/A-Platine. 11 Entfernen Sie die Kühlkörperbaugruppe. Vorgehensweise Drehen Sie den Computer um und öffnen Sie den Bildschirm so weit wie möglich. Heben Sie die Arretierungsbügel an und trennen Sie das Kabel der Betriebsschalterplatine und das Touchpad-Kabel von der Systemplatine.
Seite 68 Heben Sie den Riegel an und trennen Sie das Bildschirmkabel von der Systemplatine. Entfernen Sie die Schraube, mit der die Systemplatine an der Handballenstützenbaugruppe befestigt ist. Lösen Sie das E/A-Platinenkabel von der Handballenstützen-Baugruppe. E/A-Platinenkabel Systemplatine Schraube Arretierungsbügel Bildschirmkabel Heben Sie die Systemplatine vorsichtig vom inneren Rand aus, um die Systemplatine von dem Systemplatinenanschluss auf der Handballenstützenbaugruppe zu lösen.
Seite 69 Drehen Sie die Systemplatine um. Systemplatine Handballenstützen- Baugruppe Trennen Sie das Netzadapteranschlusskabel von der Systemplatine.
Seite 70 10 Heben Sie den Riegel an und trennen Sie das E/A-Platinenkabel von der E/A-Platine. Systemplatine Netzadapteranschlusskabe E/A-Platinenkabel 11 Heben Sie die Systemplatine aus dem Computersockel heraus.
Seite 71: Wiedereinbauen Der Systemplatine
Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. ANMERKUNG: Die Service-Tag-Nummer Ihres Computers ist in der Systemplatine gespeichert. Sie müssen die Service-Tag-Nummer im BIOS-Setup-Programm eingeben, nachdem Sie die Systemplatine wieder eingebaut haben.
Seite 72: Voraussetzungen Nach Der Arbeit Am Computer
Bringen Sie das E/A-Platinenkabel an der Handballenstützenbaugruppe Schieben Sie das Bildschirmkabel in den Anschluss und drücken Sie den Riegel nach unten, um das Kabel an der Systemplatine zu sichern. Den Computer herumdrehen und den Bildschirm öffnen. 10 Schieben Sie das Kabel der Betriebsschalterplatine und das Touchpadkabel in die entsprechenden Anschlüsse und drücken Sie die Riegel nach unten, um die Kabel zu befestigen.
Seite 73: Entfernen Der Akku-Anschlussplatine
Komponenten im Innern des Computers befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Voraussetzungen Entfernen Sie den Akku. Entfernen Sie die Abdeckung an der Unterseite.
Seite 74 Entfernen Sie die Schrauben, mit denen die Akku-Anschlussplatine an der Handballenstützenbaugruppe befestigt ist. Heben Sie die Akku-Anschlussplatine aus der Handballenstützen- Baugruppe. Handballenstützen- Schrauben (2) Baugruppe Akku-Anschlussplatine Antennenkabel Klebebänder (2)
Seite 75: Wiedereinsetzen Der Akku-Anschlussplatine
Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Vorgehensweise Richten Sie die Schraubenbohrungen der Akku-Anschlussplatine an den Schraubenbohrungen auf der Handballenstützen-Baugruppe aus.
Seite 76 Setzen Sie die Wireless-Karte wieder ein. Befolgen Sie das Verfahren von Schritt 4 bis Schritt 6 im Abschnitt „Wiedereinbauen des Festplattenlaufwerks“. 10 Bringen Sie die Bodenabdeckung wieder an. 11 Bauen Sie den Akku wieder ein.
Seite 77: Entfernen Des Netzadapteranschlusses
Komponenten im Innern des Computers befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Voraussetzungen Entfernen Sie den Akku. Entfernen Sie die Abdeckung an der Unterseite.
Seite 78 Entfernen Sie die Schraube, mit der der Netzadapteranschluss an der Handballenstützenbaugruppe befestigt ist. Ziehen Sie das Klebeband ab, mit dem der Netzadapteranschluss an der Handballenstützenbaugruppe befestigt ist. Heben Sie den Netzadapteranschluss zusammen mit dem Kabel von der Handballenstützenbaugruppe. Schraube Netzadapteranschluss Netzadapteranschlusskabel Kabelführung Klebeband...
Seite 79: Wiedereinbauen Des Netzadapteranschlusses
Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Vorgehensweise Schieben Sie den Netzadapteranschluss auf den Steckplatz auf der Handballenstütze.
Seite 80 Setzen Sie die Wireless-Karte wieder ein. Befolgen Sie das Verfahren von Schritt 4 bis Schritt 6 im Abschnitt „Wiedereinbauen des Festplattenlaufwerks“. 10 Bringen Sie die Bodenabdeckung wieder an. 11 Bauen Sie den Akku wieder ein.
Seite 81: Entfernen Der Bildschirmbaugruppe
Komponenten im Innern des Computers befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Voraussetzungen Entfernen Sie den Akku. Entfernen Sie die Abdeckung an der Unterseite.
Seite 82 Lösen Sie die Klebebänder, mit denen die Antennenkabel an der Handballenstützen-Baugruppe befestigt sind. Antennenkabel (2) Kabelführung Klebebänder (5) Öffnen Sie den Bildschirm in einem Winkel von 90 Grad. Legen Sie den Computer auf die Kante eines Tischs, sodass sich die Handballenstützen-Baugruppe auf dem Tisch befindet und die Bildschirmbaugruppe mit den Bildschirmscharnieren nach oben über die Tischkante hinausragt.
Seite 83 Heben Sie die Bildschirmbaugruppe von der Handballenstützen- Baugruppe ab. Handballenstützen- Schrauben (7) Baugruppe Bildschirmscharniere (2) Bildschirmbaugruppe...
Seite 84: Wiedereinsetzen Der Bildschirmbaugruppe
Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Vorgehensweise Legen Sie die Handballenstützen-Baugruppe mit den Bildschirmscharnieren nach oben auf die Kante eines Tischs.
Seite 85 Befolgen Sie das Verfahren von Schritt 4 bis Schritt 7 im Abschnitt „Wiedereinbauen des optischen Laufwerks“. Bringen Sie die Tastatur wieder an. Setzen Sie die Speichermodule wieder ein. Setzen Sie die Wireless-Karte wieder ein. 10 Befolgen Sie das Verfahren von Schritt 4 bis Schritt 6 im Abschnitt „Wiedereinbauen des Festplattenlaufwerks“.
Seite 86: Entfernen Der Betriebsschalterplatine
Komponenten im Innern des Computers befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Voraussetzungen Entfernen Sie den Akku. Entfernen Sie die Abdeckung an der Unterseite.
Seite 87: Vorgehensweise
Vorgehensweise Entfernen Sie die Schraube, mit der die Betriebsschalterplatine an der Baugruppe für die Handballenstützenbaugruppe befestigt ist. Ziehen Sie das Klebeband ab, mit der die Betriebsschalterplatine an der Handballenstütze befestigt ist. Lösen Sie das Kabel der Betriebsschalterplatine von der Handballenstütze. Schieben Sie die Betriebsschalterplatine aus den Halterungen auf der Handballenstütze.
Seite 88: Wiedereinsetzen Der Betriebsschalterplatine
Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Vorgehensweise Schieben Sie die Betriebsschalterplatine unter die Halterungen auf der Handballenstütze und richten Sie die Schraubenbohrung auf der...
Seite 89 Befolgen Sie das Verfahren von Schritt 4 bis Schritt 7 im Abschnitt „Wiedereinbauen des optischen Laufwerks“. Bringen Sie die Tastatur wieder an. Setzen Sie die Speichermodule wieder ein. 10 Setzen Sie die Wireless-Karte wieder ein. 11 Befolgen Sie das Verfahren von Schritt 4 bis Schritt 6 im Abschnitt „Wiedereinbauen des Festplattenlaufwerks“.
Seite 90: Entfernen Der Handballenstütze
Komponenten im Innern des Computers befolgen Sie die Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Voraussetzungen Entfernen Sie den Akku. Entfernen Sie die Abdeckung an der Unterseite.
Seite 91: Vorgehensweise
Vorgehensweise Nachdem die Schritte unter „Voraussetzungen“ ausgeführt wurden, verbleibt die Handballenstützen-Baugruppe. Handballenstützen-Baugruppe...
Seite 92: Austauschen Der Handballenstütze
Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Vorgehensweise Legen Sie die Handballenstützen-Baugruppe auf eine ebene Fläche. Voraussetzungen nach der Arbeit am...
Seite 93 13 Bringen Sie die Bodenabdeckung wieder an. 14 Bauen Sie den Akku wieder ein.
Seite 94: Entfernen Der Bildschirmblende
Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Voraussetzungen ANMERKUNG: Diese Anweisungen gelten nur für Laptops mit Bildschirm ohne Touchscreen.
Seite 95: Vorgehensweise
Vorgehensweise Hebeln Sie mit Ihren Fingerspitzen vorsichtig die innere Kante der Bildschirmblende auf. Entfernen Sie die Bildschirmblende von der hinteren Bildschirmabdeckung. Bildschirmblende Hintere Bildschirmabdeckung...
Seite 96: Wiedereinbauen Der Bildschirmblende
Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Vorgehensweise ANMERKUNG: Diese Anweisungen gelten nur für Laptops mit Bildschirm ohne Touchscreen.
Seite 97 11 Befolgen Sie das Verfahren von Schritt 4 bis Schritt 6 im Abschnitt „Wiedereinbauen des Festplattenlaufwerks“. 12 Bringen Sie die Bodenabdeckung wieder an. 13 Bauen Sie den Akku wieder ein.
Seite 98: Entfernen Des Bildschirms
Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Voraussetzungen ANMERKUNG: Diese Anweisungen gelten nur für Laptops ohne Touchscreen.
Seite 99: Vorgehensweise
Vorgehensweise Entfernen Sie die Schrauben, mit denen der Bildschirm an der hinteren Bildschirmabdeckung befestigt ist. Heben Sie den Bildschirm vorsichtig an und drehen Sie ihn um. Schrauben (10) Bildschirm Hintere Bildschirmabdeckung...
Seite 100 Lösen Sie vorsichtig das Bildschirmkabel und heben Sie dann den Riegel an und trennen Sie das Bildschirmkabel vom Bildschirmkabelanschluss. Bildschirm Freigabehebel Bildschirmkabel Klebeband Hintere Bildschirmabdeckung Heben Sie den Bildschirm aus der hinteren Bildschirmabdeckung.
Seite 101 Entfernen Sie die Bildschirmscharniere. Bildschirm...
Seite 102: Wiedereinbauen Des Bildschirms
Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Vorgehensweise ANMERKUNG: Diese Anweisungen gelten nur für Laptops mit Bildschirm ohne Touchscreen.
Seite 103 Bauen Sie die E/A-Platine wieder ein. Befolgen Sie das Verfahren von Schritt 3 bis Schritt 8 unter „Wiedereinbauen des Computersockels“. Befolgen Sie das Verfahren von Schritt 4 bis Schritt 7 im Abschnitt „Wiedereinbauen des optischen Laufwerks“. Bringen Sie die Tastatur wieder an.
Seite 104: Entfernen Der Bildschirmscharniere
Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Voraussetzungen ANMERKUNG: Diese Anweisungen gelten nur für Notebooks ohne Touchscreen.
Seite 105: Vorgehensweise
Vorgehensweise Entfernen Sie die Schrauben, die die Bildschirmscharniere am Bildschirm befestigen. Heben Sie die Bildschirmscharniere aus dem Bildschirm heraus. Schrauben (6) Bildschirmscharniere (2) Bildschirm...
Seite 106: Wiedereinsetzen Der Bildschirmscharniere
Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Vorgehensweise ANMERKUNG: Diese Anweisungen gelten nur für Laptops mit Bildschirm ohne Touchscreen.
Seite 107 Befolgen Sie das Verfahren von Schritt 4 bis Schritt 7 im Abschnitt „Wiedereinbauen des optischen Laufwerks“. 10 Bringen Sie die Tastatur wieder an. 11 Setzen Sie die Speichermodule wieder ein. 12 Setzen Sie die Wireless-Karte wieder ein. 13 Befolgen Sie das Verfahren von Schritt 4 bis Schritt 6 im Abschnitt „Wiedereinbauen des Festplattenlaufwerks“.
Seite 108: Entfernen Der Kamera
Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Voraussetzungen ANMERKUNG: Diese Anweisungen gelten nur für Notebooks ohne Touchscreen.
Seite 109: Vorgehensweise
Vorgehensweise Trennen Sie das Kamerakabel vom Kameramodul. Lösen Sie das Kameramodul mit einem Kunststoffstift vorsichtig von der äußeren Bildschirmabdeckung. Kunststoffstift Kamerakabel Kamera Hintere Bildschirmabdeckung...
Seite 110: Wiedereinbauen Der Kamera
Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Vorgehensweise ANMERKUNG: Diese Anweisungen gelten nur für Laptops mit Bildschirm ohne Touchscreen.
Seite 111 11 Setzen Sie die Wireless-Karte wieder ein. 12 Befolgen Sie das Verfahren von Schritt 4 bis Schritt 6 im Abschnitt „Wiedereinbauen des Festplattenlaufwerks“. 13 Bringen Sie die Bodenabdeckung wieder an. 14 Bauen Sie den Akku wieder ein.
Seite 112: Entfernen Des Bildschirmkabels
Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Voraussetzungen ANMERKUNG: Dieser Abschnitt gilt nur für Notebooks mit einem Bildschirm ohne Touchscreen.
Seite 113: Vorgehensweise
16 Entfernen Sie die Kamera. Vorgehensweise Lösen Sie die Klebebänder, mit denen das Kamerakabel an der hinteren Bildschirmabdeckung befestigt ist. Notieren Sie sich die Bildschirmkabelführung und entfernen Sie das Bildschirmkabel aus den Kabelführungen auf der hinteren Bildschirmabdeckung. Notieren Sie sich die Kamerakabelführung und entfernen Sie das Kamerakabel von der hinteren Bildschirmabdeckung.
Seite 114: Wiederbefestigen Des Bildschirmkabels
Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Vorgehensweise Führen Sie das Bildschirmkabel durch die Kabelführungen auf der äußeren Bildschirmabdeckung.
Seite 115 11 Bringen Sie die Tastatur wieder an. 12 Setzen Sie die Speichermodule wieder ein. 13 Setzen Sie die Wireless-Karte wieder ein. 14 Befolgen Sie das Verfahren von Schritt 4 bis Schritt 6 im Abschnitt „Wiedereinbauen des Festplattenlaufwerks“. 15 Bringen Sie die Bodenabdeckung wieder an.
Seite 116: Entfernen Der Hinteren Bildschirmabdeckung Und Der Antennenbaugruppe
Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Voraussetzungen ANMERKUNG: Diese Anweisungen gelten nur für Notebooks ohne Touchscreen.
Seite 117: Vorgehensweise
14 Entfernen Sie die Bildschirmblende. 15 Entfernen Sie die Kamera. 16 Entfernen Sie den Bildschirm. 17 Entfernen Sie das Bildschirmkabel. Vorgehensweise Nachdem die Schritte unter „Voraussetzungen“ ausgeführt wurden, verbleiben die hintere Bildschirmabdeckung und die Antennenbaugruppe. Hintere Bildschirmabdeckung und Antennenbaugruppe...
Seite 118: Austauschen Der Hinteren Bildschirmabdeckung Und Der Antennenbaugruppe
Anweisungen unter Nach der Arbeit an Komponenten im Innern des Computers. Weitere Informationen zur bestmöglichen Einhaltung der Sicherheitsrichtlinien finden Sie auf der Website zur Einhaltung gesetzlicher Vorschriften unter www.dell.com/ regulatory_compliance. Vorgehensweise Legen Sie die hintere Bildschirmabdeckung und die Antennenbaugruppe auf eine ebene Oberfläche.
Seite 119 11 Befolgen Sie das Verfahren von Schritt 4 bis Schritt 7 im Abschnitt „Wiedereinbauen des optischen Laufwerks“. 12 Bringen Sie die Tastatur wieder an. 13 Setzen Sie die Speichermodule wieder ein. 14 Setzen Sie die Wireless-Karte wieder ein. 15 Befolgen Sie das Verfahren von Schritt 4 bis Schritt 6 im Abschnitt „Wiedereinbauen des Festplattenlaufwerks“.
Seite 120: Aktualisieren Des Bios
Sie müssen evtl. das BIOS aktualisieren, wenn eine Aktualisierung verfügbar ist oder die Systemplatine ausgetauscht wurde. So aktualisieren Sie das BIOS: Schalten Sie den Computer ein. Rufen Sie die Website www.dell.com/support auf. Klicken Sie auf Produktsupport, geben Sie die Service-Tag-Nummer Ihres Computers ein und klicken Sie auf Senden.
Seite 121: Hilfe Erhalten Und Kontaktaufnahme Mit Dell
Mithilfe dieser Selbsthilfe-Ressourcen erhalten Sie Informationen und Hilfe zu Dell-Produkten: Informationen zu Produkten und www.dell.com Dienstleistungen von Dell Windows 8.1 und Windows 10 Anwendung Dell Help & Support (Dell Hilfe und Support) Windows 10 Erste Schritte-Anwendung Windows 8.1 Hilfe und Tipps-Anwendung...
Seite 122: Kontaktaufnahme Mit Dell
Verwendung des Computers, Datensicherung, Diagnose und so weiter. Kontaktaufnahme mit Dell Informationen zur Kontaktaufnahme mit Dell für den Verkauf, den technischen Support und den Kundendienst erhalten Sie unter www.dell.com/contactdell. ANMERKUNG: Die Verfügbarkeit ist je nach Land und Produkt unterschiedlich, und bestimmte Dienstleistungen sind in Ihrer Region eventuell nicht verfügbar.
