Dell P32E001 Einrichtung Und Technische Daten
Vorschau ausblenden
Andere Handbücher für P32E001:
- Servicehandbuch (114 Seiten) ,
- Serviceanleitung (93 Seiten)
Verwandte Anleitungen für Dell P32E001
Inhaltszusammenfassung für Dell P32E001

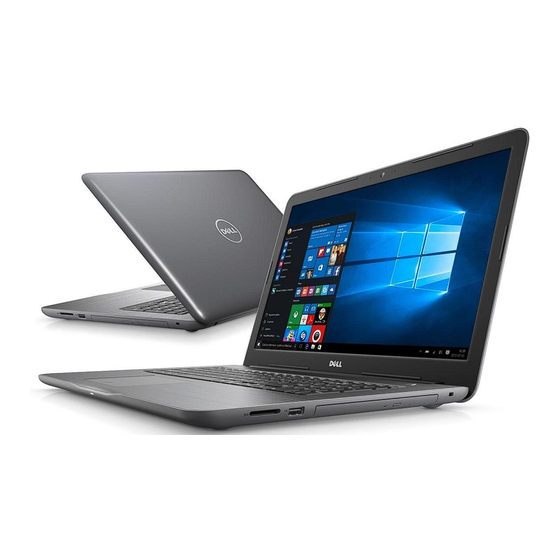

- Seite 1 Inspiron 17 5000 Setup und technische Daten Computer-Modell: Inspiron 17-5767 Vorschriftenmodell: P32E Vorschriftentyp: P32E001...
- Seite 2 © 2016 Dell Inc. Alle Rechte vorbehalten. Dieses Produkt ist durch US-amerikanische und internationale Urheberrechtsgesetze und nach sonstigen Rechten an geistigem Eigentum geschützt. Dell und das Dell Logo sind Marken von Dell Inc. in den Vereinigten Staaten und/ oder anderen Geltungsbereichen. Alle anderen in diesem Dokument genannten Marken und Handelsbezeichnungen sind möglicherweise Marken der entsprechenden Unternehmen.
- Seite 3 Inhaltsverzeichnis Aufbau des Computers............... 5 Anzeigen..................8 ......................8 Vorderseite ........................8 Links .........................9 Rechts ........................10 Basis ......................11 Anzeige Technische Daten..............12 ................12 Abmessungen und Gewicht ..................12 Systeminformationen ......................12 Speicher ................... 13 Anschlüsse und Stecker ....................13 Kommunikation .........................13 Video .........................14 Audio ......................14 Speicher...
- Seite 4 Hilfe erhalten und Kontaktaufnahme mit Dell..... 21 ..................21 Selbsthilfe-Ressourcen ................22 Kontaktaufnahme mit Dell...
- Seite 5 Aufbau des Computers Schließen Sie den Netzadapter an und drücken Sie den Betriebsschalter.
- Seite 6 Betriebssystem-Setup fertigstellen. Für Windows: a) Stellen Sie eine Verbindung zu Ihrem Netzwerk her. b) Melden Sie sich bei Ihrem Microsoft-Konto an oder erstellen Sie ein lokales Konto. Für Ubuntu: Folgen Sie den Anweisungen auf dem Bildschirm, um das Setup abzuschließen.
- Seite 7 Suchen Sie Dell Apps. Computer registrieren Dell Hilfe und Support SupportAssist - Computer überprüfen und aktualisieren...
- Seite 8 Anzeigen Vorderseite Strom- und Akkustatusanzeige/ Festplattenaktivitätsanzeige Zeigt den Akkuladezustand oder die Festplattenaktivität an. ANMERKUNG: Drücken Sie Fn+H, um diese Anzeigeleuchte zwischen Strom-/ Akkustatusanzeige und Festplattenaktivitätsanzeige umzuschalten. Festplattenaktivitätsanzeige Leuchtet, wenn der Computer auf das Festplattenlaufwerk zugreift. Strom- und Akkustatusanzeige Zeigt den Strom- und Akkuladestatus an. Durchgehend weiß...
- Seite 9 Netzadapteranschluss Schließen Sie einen Netzadapter an, um den Computer mit Strom zu versorgen und den Akku zu laden. Netzwerkanschluss Zum Anschluss eines Ethernetkabels (RJ45) von einem Router oder Breitbandmodem für den Netzwerk- oder Internetzugang. HDMI-Anschluss Schließen Sie ein Fernsehgerät oder ein anderes HDMI-fähiges Gerät an. Bietet einen Video- und Audioausgang.
- Seite 10 Modus zu versetzen, wenn er eingeschaltet ist. Drücken und 4 Sekunden lang halten, um ein Herunterfahren des Computers zu erzwingen. ANMERKUNG: Sie können die Funktionsweise des Betriebsschalters in den Energieoptionen individuell einrichten. Weitere Informationen finden Sie unter Ich und mein Dell auf www.dell.com/support/manuals.
- Seite 11 Kamerastatusanzeige Leuchtet, wenn die Kamera verwendet wird. Rechtes Mikrofon Ermöglicht digitale Toneingaben für Audioaufnahmen und Sprachanrufe. Service-Tag-Etikett Die Service-Tag-Nummer ist eine eindeutige alphanumerische Kennung, mit der Dell Servicetechniker die Hardware-Komponenten in Ihrem Computer identifizieren und auf die Garantieinformationen zugreifen können.
- Seite 12 Technische Daten Abmessungen und Gewicht Höhe 25,30 mm (1 Zoll) Breite 424 mm (16,69 Zoll) Tiefe 280 mm (11,02 Zoll) Gewicht (maximal) 3,09 kg (6,81 lb) ANMERKUNG: Das Gewicht des Computers variiert je nach bestellter Konfiguration und Fertigungsunterschieden. Systeminformationen Inspiron 17-5767 Computermodell Prozessor •...
- Seite 13 Anschlüsse und Stecker Extern: Netzwerk Ein RJ45-Anschluss • Zwei USB 3.0-Anschlüsse • Ein USB 2.0-Anschluss Audio/Video • Ein HDMI-Anschluss • Ein Headset-Anschluss (Mikrofon/ Kopfhörer-Kombi) Intern: M.2-Steckplatz Ein M.2-Steckplatz für WLAN-Bluetooth- Combo-Karte Kommunikation Ethernet Auf der Systemplatine integrierter 10/100- MBit/s-Ethernet-Controller Wireless •...
- Seite 14 Integriert Separat für Computer mit Intel Core i3/i5/i7- Prozessoren Speicher Gemeinsam • Bis zu 2 GB DDR3 genutzter • Bis zu 4 GB GDDR5 Systemspeicher Audio Controller Realtek ALC3246 mit Waves MaxxAudio Pro Lautsprecher Zwei Lautsprecherausgang • Durchschnitt - 2 W •...
- Seite 15 Speicherkartenleser Ein SD-Kartensteckplatz Unterstützte Karten • SD-Karte • SDHC-Karte (Secure Digital High Capacity) • SDXC-Karte (Secure Digital Extended Capacity) Tastatur • Standardtastatur • Tastatur mit Hintergrundbeleuchtung (optional) Tastaturbefehl Einige Tasten auf der Tastatur weisen zwei Symbole auf. Diese Tasten können verwendet werden, um alternative Zeichen einzugeben oder sekundäre Funktionen auszuführen.
- Seite 16 Kamera Auflösung • Standbild: 0,92 Megapixel • Video: 1280 x 720 (HD) bei 30 fps (maximal) Diagonaler Betrachtungswinkel 74 Grad Touchpad Auflösung • Horizontal: 1228 dpi • Vertikal: 928 dpi Abmessungen • Höhe: 80 mm (3,15 Zoll) • Breite: 105 mm (4,13 Zoll) Netzadapter •...
- Seite 17 Akku „Intelligenter“ Lithium-Ionen-Akku, 3 Zellen (42 Wh) Abmessungen: Breite 97,15 mm (3,82 Zoll) Tiefe 184,15 mm (7,25 Zoll) Höhe 5,90 mm (0,23 Zoll) Gewicht (maximal) 0,2 kg (0,44 Pfund) Spannung 11,40 V Gleichspannung Betriebsdauer Hängt von den vorherrschenden Betriebsbedingungen ab und kann unter gewissen verbrauchsintensiven Bedingungen erheblich kürzer sein.
- Seite 18 Höhe 279,54 mm (11,01 Zoll) (einschließlich Blende) Breite 422,95 mm (16,65 Zoll) (einschließlich Blende) Diagonale 438,38 mm (17,26 Zoll) (ohne Blende) Computerumgebung Luftverschmutzungsklasse: G1 gemäß ISA-S71.04-1985 Betrieb Bei Lagerung Temperaturbereich 0° C bis 35 °C (32 -40 °C bis 65 °C (–40°F °F bis 95 °F) bis 149°F) Relative Luftfeuchtigkeit...
- Seite 19 Tastenkombinationen Tasten Beschreibung Audio stumm stellen Lautstärke reduzieren Lautstärke erhöhen Vorherigen Titel bzw. vorheriges Kapitel wiedergeben Wiedergabe/Pause Nächsten Titel bzw. nächstes Kapitel wiedergeben Auf externe Anzeige umschalten Suchen Tastaturbeleuchtung umschalten (optional) Helligkeit reduzieren Helligkeit erhöhen Wireless ein-/ausschalten Anhalten/Unterbrechen Sleep (Energiesparmodus) Rollen-Taste umschalten Zwischen Stromversorgungs- und Akkustatusanzeige/...
- Seite 20 Tasten Beschreibung Festplattenaktivitätsanzeige umschalten Systemanforderung Anwendungsmenü öffnen Fn-Tastensperre umschalten Ende Startseite Seite nach unten Seite nach oben...
- Seite 21 Mithilfe dieser Selbsthilfe-Ressourcen erhalten Sie Informationen und Hilfe zu Dell-Produkten: Informationen zu Produkten und www.dell.com Dienstleistungen von Dell Windows 8.1 und Windows 10 Anwendung Dell Help & Support (Dell Hilfe und Support) Windows 10 Erste Schritte-Anwendung Windows 8.1 Hilfe und Tipps-Anwendung...
- Seite 22 Verwendung des Computers, Datensicherung, Diagnose und so weiter. Kontaktaufnahme mit Dell Informationen zur Kontaktaufnahme mit Dell für den Verkauf, den technischen Support und den Kundendienst erhalten Sie unter www.dell.com/contactdell. ANMERKUNG: Die Verfügbarkeit ist je nach Land und Produkt unterschiedlich, und bestimmte Dienstleistungen sind in Ihrer Region eventuell nicht verfügbar.
