BEDIENUNGSANLEITUNG SPY RF TC Version 2.0, 07/07...
Seite 2
ÜBERSICHT EINLEITUNG AUSSTATTUNG PRÄSENTATION ANSCHLUSSBUCHSE STECKERSCHUTZ INSTALLATION DES WANDHALTERS III. HINWEISE ZUR INSTALLATION STÖRUNGS URSACHEN INSTALLATIONSANWEISUNG DISPLAY ERGÄNZENDE INFORMATIONEN GEBRAUCH STOP START BEREITSCHAFTS MODUS KONFIGURATION START DER MESSUNG AUTOMATISCHER START MANUELLER START ALARM VISUALISIERUNG ANHALTEN DER MESSUNG 10 MANUELLE TEMPERATURKONTROLLE 11 FUNKTIONSWEISE DER LED´S UND DES TASTERS AUSTAUSCH DER BATTERIE TECHNISCHE DATEN...
Seite 3

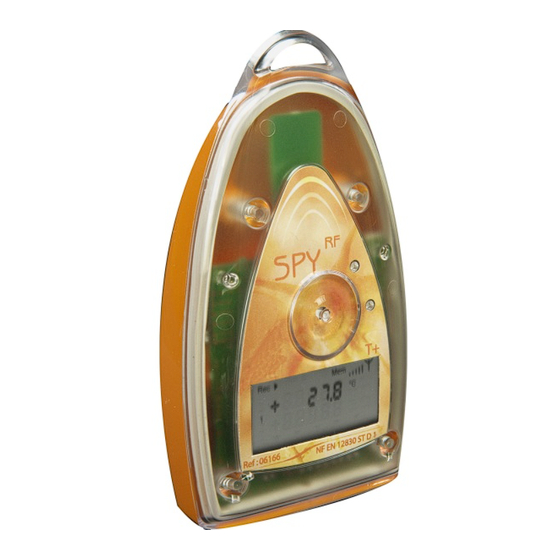

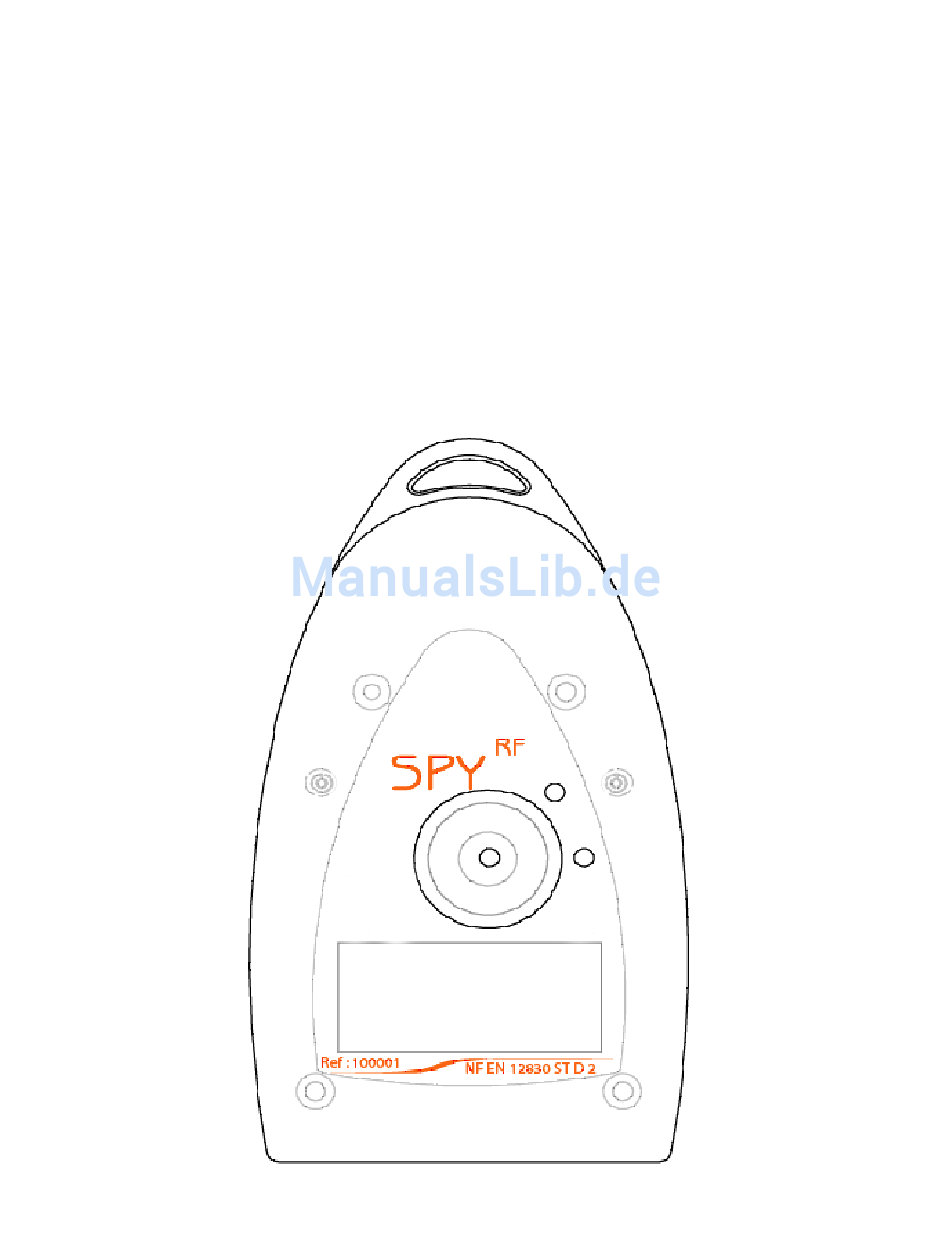

EINLEITUNG Herzlichen Glückwunsch zum Kauf ihres SPY RF TC ! Dieses Produkt kann mit einem oder zwei externen Thermo- Elementen des Typs K betrieben werden und seine erfassten Daten, aufgrund seines eingebauten Funksenders drahtlos auf Ihren PC übertragen. 1. AUSSTATTUNG...
3. INSTALLATION DES WANDHALTERS Der Wandhalter kann per Doppelklebeband oder per Schrauben an die Wand befestigt werden. Kann mit einem Schloss gegen Diebstahl gesichert werden III. HINWEISE ZUR INSTALLATION Der Datenlogger SPY ist ein Gerät, welches in der Lage ist physische Werte über eine Funkverbindung an die Software SIRIUS zu übertragen.
2. INSTALLATIONS ANWEISUNG Platzieren sie die Geräte in ca. 2 m Höhe und einem Abstand von 30-40cm zur Zimmerdecke. Dies soll verhindern das Störungen aufgrund von niedrigen Gegenständen sowie sich bewegenden Personen auftreten. Wenn möglich sollte das SPY RF Modem eine Zentrale Position innerhalb der Datenlogger einnehmen. Vorzugsweise platzieren sie die Logger in Sichtweite zu einem anderen.
GEBRAUCH 1. STOP Sie erhalten den Logger im STOP Modus. In diesem Zustand kann der Logger weder Daten senden noch Empfangen. 2. START Um den SPY zu starten, drücken sie bitte 5 bis 10 sek. auf den Taster die beiden LED´s leuchten gleichzeitig auf. alle Segmente des Displays sind sichtbar.
5. START DER MESSUNG Der SPY RF hat zwei Arten des Starts. automatischer Start manueller Start 6. AUTOMATISCHER START Ihr SPY RF startet die Aufzeichnung automatisch wenn diese Konfiguration an den Logger gesendet wurde. Betriebs LED (grün): 2’’ => Startet die Aufzeichnung Danach kurzes aufleuchten jede Minute Das Display zeigt die Temperatur in Grad °C, Kanal Nummer, Messeinheit und Speicher Status.
8. ALARM VISUALISIERUNG Der SPY RF besitzt verschiedene Alarm Indikatoren. Wenn ein festgelegter Grenzwert Überschritten wird. Voralarm Alarm Alarm LED (rot): Blinkt alle 15’’. Alarm Anzeige Messwert Zu hoch oder zu niedrig Blinkt alle 15” 9. ANHALTEN DER MESSUNG Abhängig von der Programmierung des SPY RF kann die Aufzeichnung angehalten werden. Rolling memory: bei vollem Speicher werden die ältesten Daten mit den neusten überschrieben.
Seite 9
10. MANUELLE TEMPERATURKONTROLLE Diese Art von Kontrolle hängt vom Betriebsmodus ab. TOP ZONE = Transport Modus oder AUTO CONTROL = Lager Modus Diese Funktion ermöglicht Ihnen eine Überprüfung der Messwerte durch eine Person. Dazu muss nur kurz der Taster gedrückt werden. T°...
SPEZIELLE FUNKTIONEN DES LOGGERS IM AUFZEICHNUNGSMODUS Gerät im Lager Modus Starter gedrückt < 5" 5’’> bis <10’’ Funktion Beide LED´s fangen gleichzeitig an zu leuchten Wartet auf konfiguration Rote LED leuchtet 2" Start der Aufzeichnung Grüne LED 2" = Beginn der Mit Starter Messung verzögert (Datum &...
AUSTAUSCH DER BATTERIE Wenn die Batterie des SPY´s ersetzt werden muss erscheint folgende Meldung Laden sie die Daten des Loggers herunter bevor sie die Batterien wechseln. Warten sie nicht bis die Batterie komplett entladen ist. Dies kann zu Datenverlust führen Um die Batterien zu Wechseln gehen sie wie folgt vor.
TECHNISCHE DATEN FEATURES SPY RF TC Messbereich Abhängig vom Sensor -200…+1370°C Anzahl Kanäle 1 oder 2 extern Sensor Thermoelement Typ K Genauigkeit ±0.3°C im kompletten Bereich ohne Sensor Aufzeichnungs Intervall 1s bis 90 min Speichergröße 20 000 messungen Arbeitsbereich -30 +70°C Lagerungstemperatur -40 + 85°C...
