MONTAGE UND DEMONTAGR VOM ABHEHMER
ABNEHMERMONTAGE

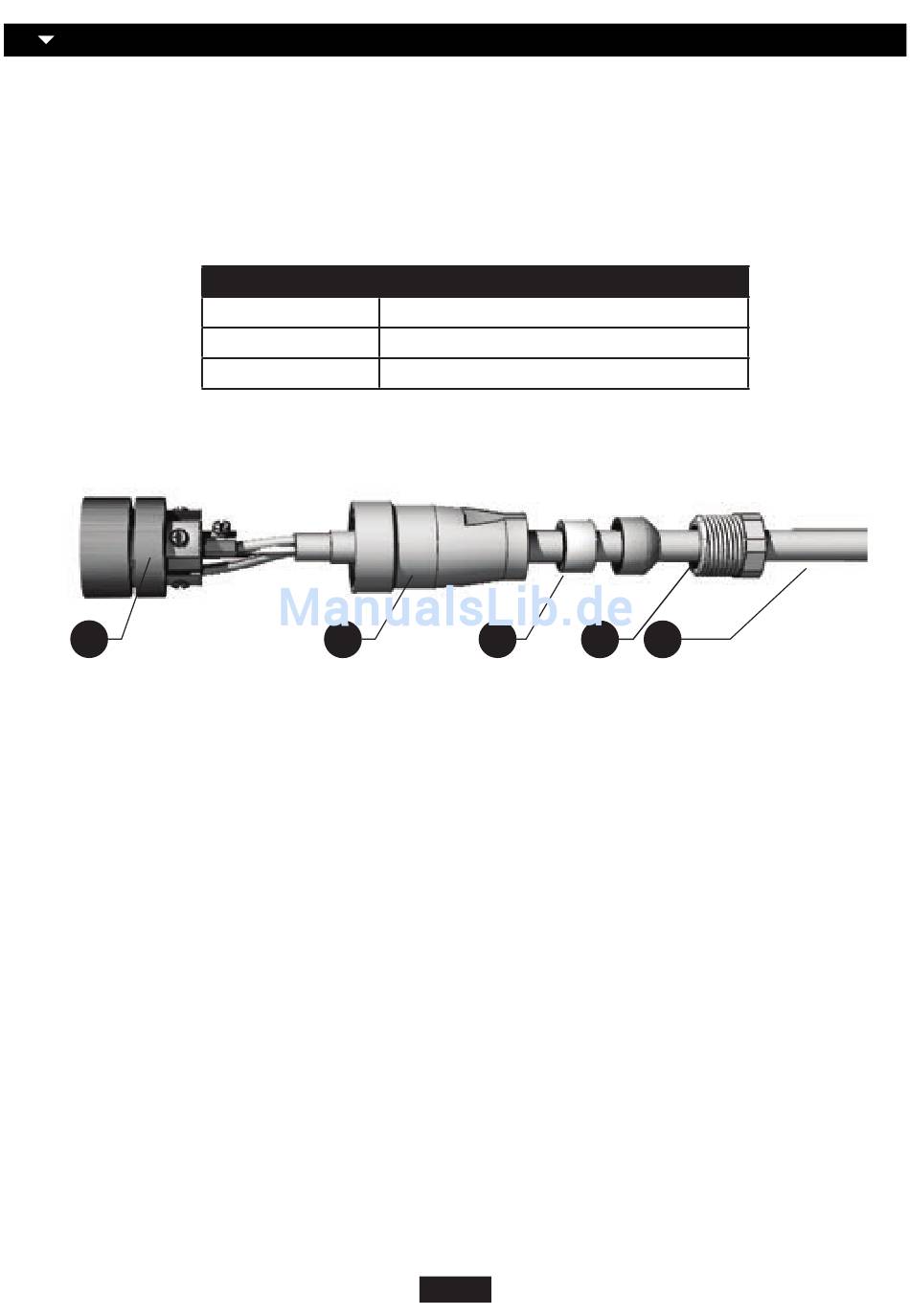

Der Abnehmer besteht aus vier Teilen - Anschlusskonnektor, eigentlicher Abnehmer, Montageplättchen und
Demontageschlüssel. Vorgehensweise bei der Abnehmermontage ist folgende:
1) Anschlusskonnektor wird zerlegt.
2) Auf den abgeschirmten Kabel (5) wird die Arretierungsmutter (4), Dichtung (3) und Konnektorabdeckung (2) geschoben.
3) An die Konnektor-Klemmplatte (1) wird der Kabel gemäß der Tabelle angeschlossen:
1
1 - Klemmplatte
2 - Konnektorabdeckung
3 - Dichtung
Nummer der Klemme
1
2
4
2
Signal
Signalleiter (4-20mA)
Positiver Pol der Stromversorgung - ( typ. 12V )
Negativer Pol der Stromversorgung
3
4 - Arretierungsmutter
5 - Stromversorgungskabel
SEITE 8
4
5
