DEGA NBM-CL II Bedienungsanleitung Seite 10

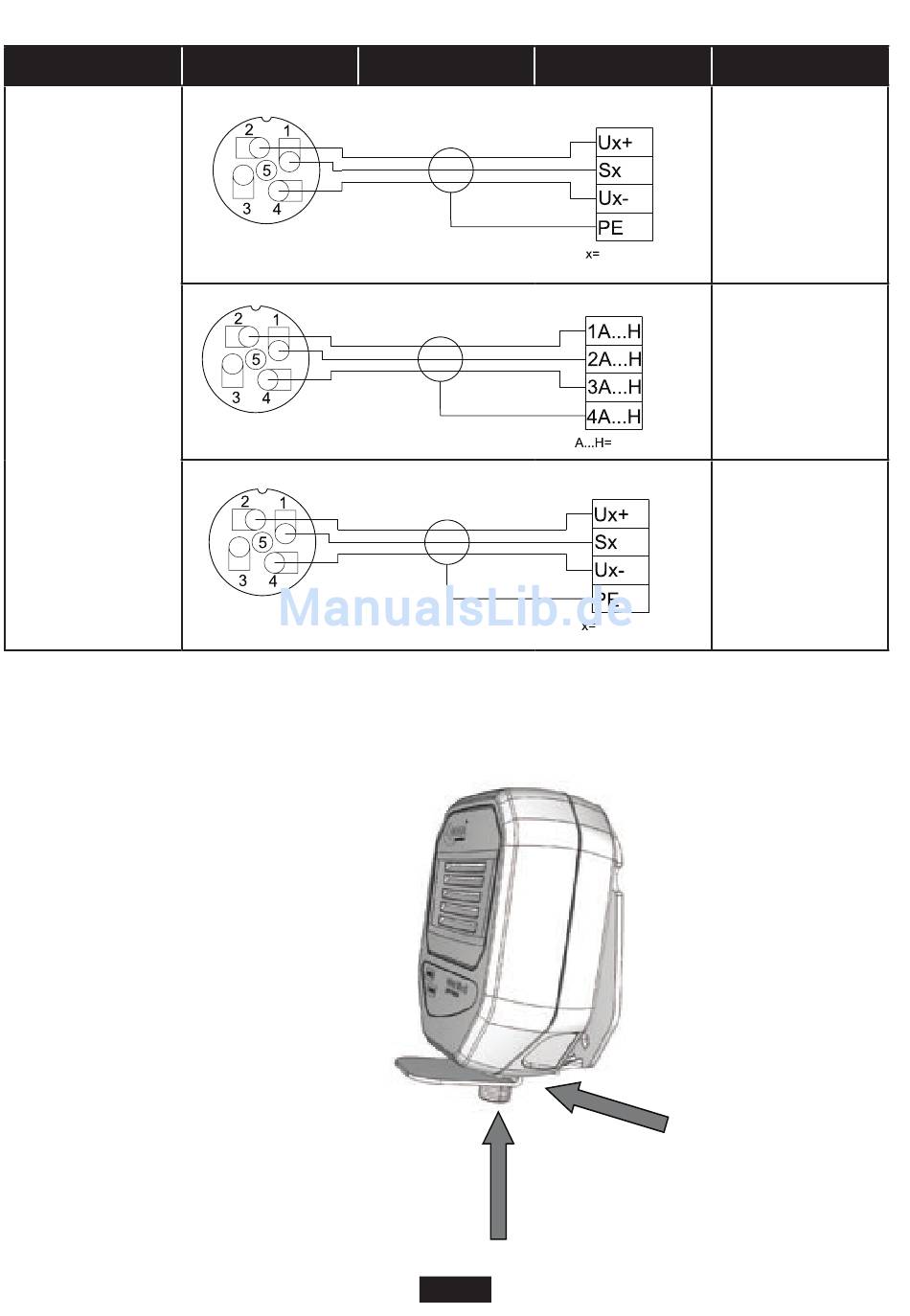

Anschluß der Abnehmer an die Zentralen
Abnehmer
DEGA NBx-yL II
Bemerkung: Beim Bedarf Abnehmer mit der Zentrale in größerer Entfernung als in der Beschreibungen angegeben, ist der Hersteller
zu kontaktieren.
DEMONTAGE VON ABNEHMER
1. Der Konnektor ist vom Abnehmer zu trennen.
2. In die untere Seite von Abnehmer ist der Demontageschlüssel einzuführen
und der Abnehmer von dem Montageplättchen abzuknipsen.
Klemmen
Abgeschirmt 3 x 1 mm
Abgeschirmt 3 x 1,5 mm
Abgeschirmt 3 x 1 mm
Abgeschirmt 3 x 1 mm
Abgeschirmt 3 x 1,5 mm
Kabel Klemmen
(max. 600 m)
2
2 (max. 1 100 m)
(max. 300 m)
2
(max. 600 m)
2
(max. 1 100 m)
2
SEITE 10
Zentrale
DEGA UPA II L
DEGA UDA II
Kanalnummer
DEGA UMA x
Standart / Profi
Kanalnummer
DEGA 05L
(
Kompaktdetektor
Kanalnummer
)
