Kabelmontage
Die vorhandene Kabelverschraubung M12x1,5 der Elektronikbox eignet sich für Kabel mit einem
Außendurchmesser von 3 bis 5 mm. Entfernen Sie die Kabelisolierung (40 mm Stromversorgung, 50 mm
Signalausgänge, 60 mm Funktionseingänge). Kürzen Sie das Schirmgeflecht auf ca. 5 mm und entflechten
Sie die Schirmdrähte. Entfernen Sie ca. 4 mm der einzelnen Aderisolierungen und verzinnen Sie die Ader-
Enden. Schieben Sie nacheinander die Druckschraube, Unterlegscheiben, Gummidichtung der

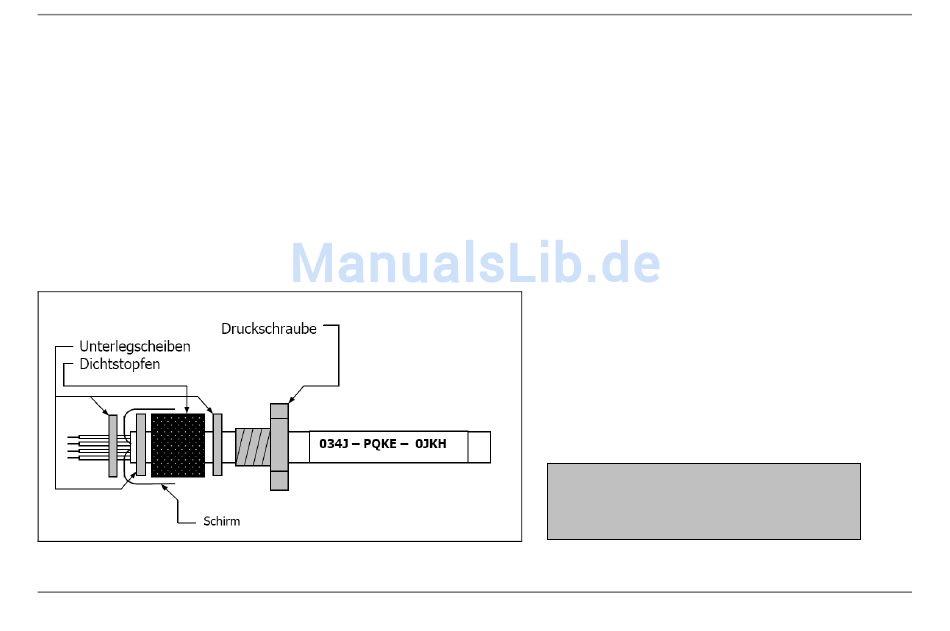

Kabelverschraubung entsprechend der Abbildung über das vorbereitete Kabelende. Spreizen Sie das
Schirmgeflecht auseinander und fixieren Sie den Kabelschirm zwischen zwei Metallscheiben. Führen Sie
das Kabel in die Kabel-verschraubung bis zum Anschlag ein. Schrauben Sie die Kappe fest an. Die
einzelnen Adern können nun entsprechend ihren Farben in die vorgesehenen Schraubklemmen befestigt
werden.
Es dürfen nur abgeschirmte Kabel
verwendet werden. Der Schirm des
Sensors muss geerdet sein.
