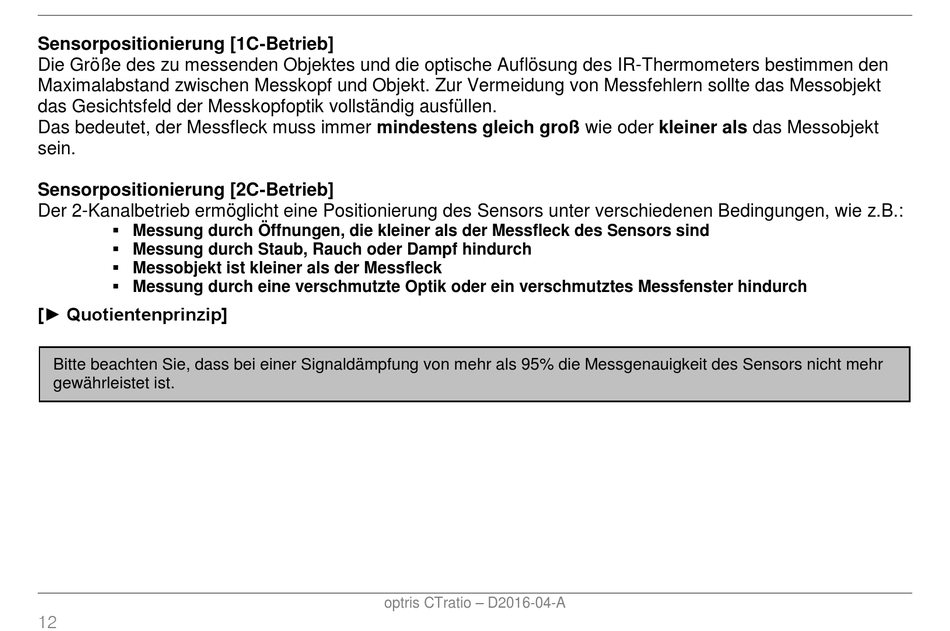

Sensorpositionierung [1C-Betrieb]
Die Größe des zu messenden Objektes und die optische Auflösung des IR-Thermometers bestimmen den
Maximalabstand zwischen Messkopf und Objekt. Zur Vermeidung von Messfehlern sollte das Messobjekt
das Gesichtsfeld der Messkopfoptik vollständig ausfüllen.
Das bedeutet, der Messfleck muss immer mindestens gleich groß wie oder kleiner als das Messobjekt
sein.
Sensorpositionierung [2C-Betrieb]
Der 2-Kanalbetrieb ermöglicht eine Positionierung des Sensors unter verschiedenen Bedingungen, wie z.B.:
 Messung durch Öffnungen, die kleiner als der Messfleck des Sensors sind
 Messung durch Staub, Rauch oder Dampf hindurch
 Messobjekt ist kleiner als der Messfleck
 Messung durch eine verschmutzte Optik oder ein verschmutztes Messfenster hindurch
[► Quotientenprinzip]
Bitte beachten Sie, dass bei einer Signaldämpfung von mehr als 95% die Messgenauigkeit des Sensors nicht mehr
gewährleistet ist.
