Inhaltszusammenfassung für Litecraft OutLED WT20.swa

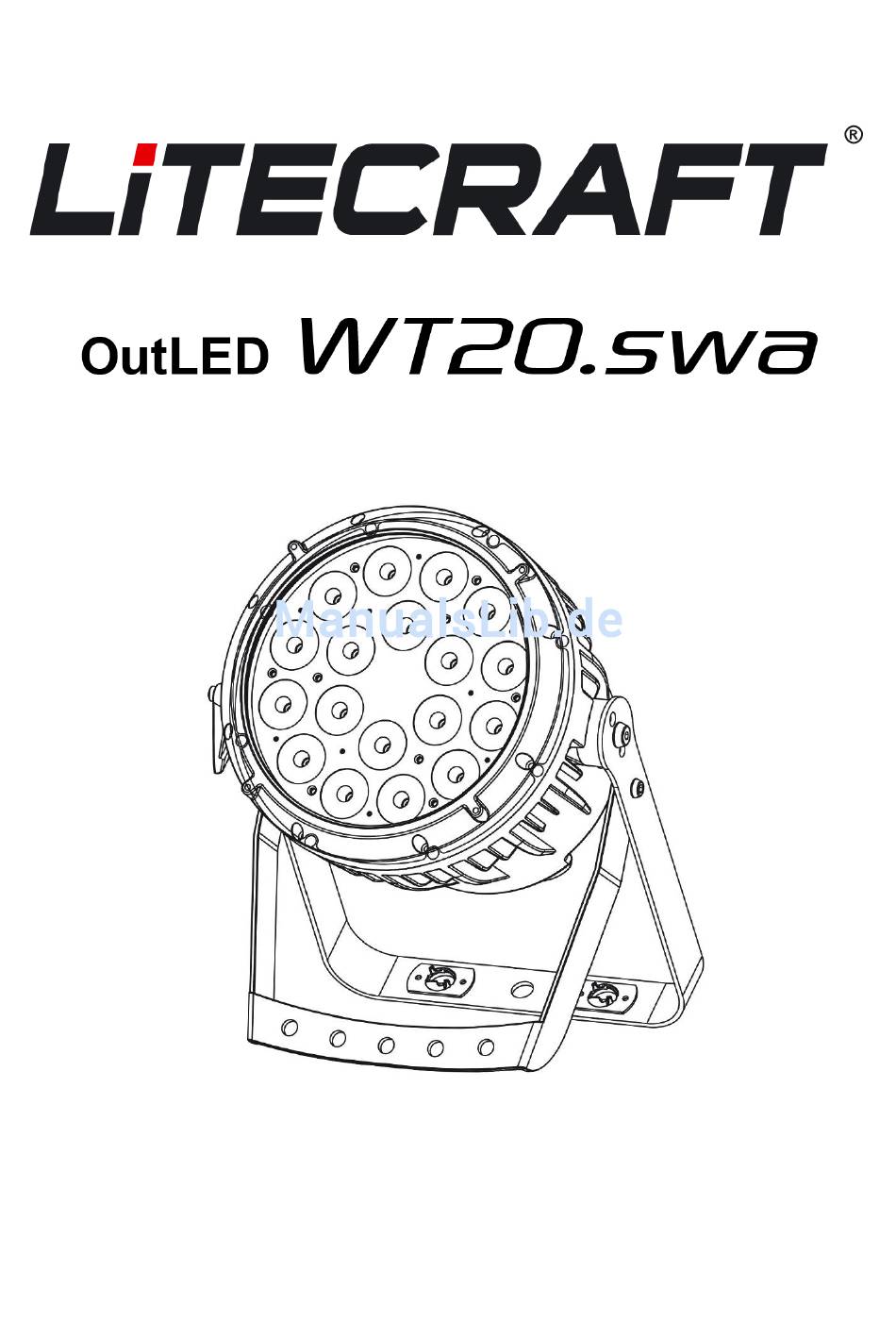

  • Seite 1 Bedienungsanleitung User Manual...

  • Seite 2: Inhaltsverzeichnis

    REINIGUNG UND WARTUNG BEDIENUNG DISPLAY-MODUS DMX-MODUS PHOTOMETRISCHE DATEN TECHNISCHE SPEZIFIKATIONEN Thank you for purchasing this LITECRAFT product. For your own safety, please read the instruction manual carefully before turn on the product for the first time. CONTENT SAFETY NOTES DESIGNATED USE INSTALLATION...

  • Seite 3: Sicherheitshinweise

    SICHERHEITSHINWEISE  Jede Person, die mit der Installation, dem Einsatz oder dem Service des Gerätes betraut ist, muss:  qualifiziert sein  den Anweisungen dieser Bedienungsanleitung folgen. ACHTUNG! Seien Sie vorsichtig beim Einsatz des Gerätes. Sie riskieren einen elektrischen Schlag durch Hochspannung wenn Sie die Kabeladern berühren! ...

  • Seite 4: Bestimmungsgemäße Verwendung

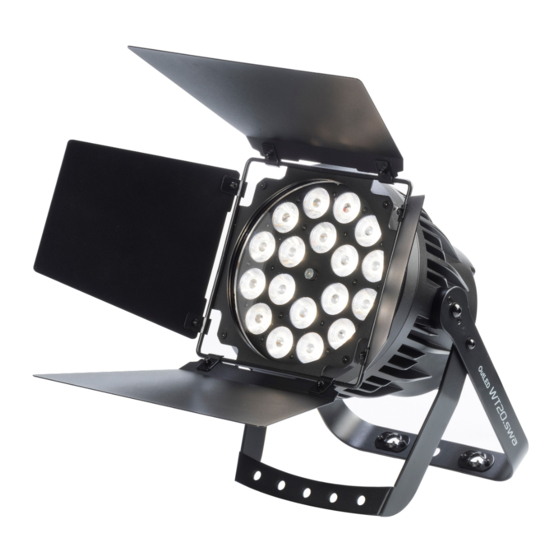

    BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Produkt handelt es sich um einen Scheinwerfer, der ausschließlich für den professionellen Einsatz auf Bühnen, in Diskotheken, in Theatern, etc. bestimmt ist. Dieses Produkt ist für den Anschluss bis max. 230 V Wechselspannung zugelassen und wurde zur Verwendung im Innenbereich konzipiert. ...

  • Seite 5: Montage

    MONTAGE  Bei der Montage des Scheinwerfers sind spezifische Bestimmungen wie die DGUV V17/18 (vormals BGV C1) oder auch länderspezifische Baurichtlinien zu beachten.  Die Montage darf nur durch qualifizierte Personen erfolgen!  Die Aufhängevorrichtung des Scheinwerfers muss so gebaut und bemessen sein, dass sie eine Stunde lang ohne dauernde und schädliche Deformierung das 10-fache der Nutzlast aushalten kann.

  • Seite 6: Elektrischer Anschluss

    ELEKTRISCHER ANSCHLUSS  Der Anschluss an die Spannungsversorgung darf ausschließlich nur durch qualifiziertes Personal vorgenommen werden.  Schließen Sie das Gerät an die Spannungsversorgung an. Vergewissern Sie sich das die Leistungsangaben übereinstimmen.  Der Schutzleiter muss unbedingt in der gesamten Installation angeschlossen sein! ACHTUNG! Vor der ersten Inbetriebnahme muss die Installation durch einen Sachverständigen geprüft werden! REINIGUNG UND WARTUNG...

  • Seite 7: Bedienung

    BEDIENUNG  Dieses Gerät besitzt verschiedene DMX- und Stand-Alone-Modi. Im DMX-Modus können mehrere Geräte miteinander verbunden und von einem Kontroller gesteuert werden. Das Gerät übernimmt die Einstellungen des DMX-Kontrollers, sobald die entsprechende DMX-Startadresse eingestellt wurde.  Slave Modus: Verbinden Sie den DMX-Ausgang des Master Gerätes (XLR female) mit dem DMX-Eingang des Slave Gerätes (XLR male).
  • Seite 8 Bügel Montagepunkte für Omega Braket C. Feststellschraube D. Mode-Taste Up-Taste LC-Display G. Down-Taste H. DMX-Eingang 5 pol Öse für Sicherheitsfangseil Netz-Ausgang Netz-Eingang DMX-Ausgang 5 pol...

  • Seite 9: Display-Modus

    DISPLAY-MODUS Display Funktion LITECRAFT LITECRAFT Anzeige der Softwareversion direkt SW.V *.* SW.V *.* nach dem Einschalten des Gerätes *.* = Software-Version (Dieser Menüpunkt verschwindet nach 3 Sekunden automatisch) DEF. SET DEF. SET Rücksetzen aller Parameter auf Werkseinstellungen (Dieser <***> *** = Menüpunkt verschwindet nach 5...
  • Seite 10 <Amb> <***> *** = <0-255> DimMode DimMode Einstellung des Dimmer Modus <***> Off = Dimmer linear *** = 1 = Dimmer verzögert 1 <Off> 2 = Dimmer verzögert 2 <1> 3 = Dimmer verzögert 3 <2> 4 = Dimmer verzögert 4 <3>...

  • Seite 11: Dmx-Modus

    DMX-MODUS Modus Display Funktion 1 Kanal <DMX-1CH> K1 = Weißmakro Modus 000-027 keine Macro 028-030 Weißmakro 1 031-033 Weißmakro 2 034-036 Weißmakro 3 037-039 Weißmakro 4 040-042 Weißmakro 5 043-045 Weißmakro 6 046-048 Weißmakro 7 049-051 Weißmakro 8 052-054 Weißmakro 9 055-057 Weißmakro 10 058-060 Weißmakro 11 061-063 Weißmakro 12...
  • Seite 12 175-177 Weißmakro 50 178-180 Weißmakro 51 181-183 Weißmakro 52 184-186 Weißmakro 53 187-189 Weißmakro 54 190-192 Weißmakro 55 193-195 Weißmakro 56 196-198 Weißmakro 57 199-201 Weißmakro 58 202-204 Weißmakro 59 205-207 Weißmakro 60 208-210 Weißmakro 61 211-213 Weißmakro 62 214-216 Weißmakro 63 217-219 Weißmakro 64 220-222 Weißmakro 65 223-225 Weißmakro 66...
  • Seite 13 106-108 Weißmakro 27 109-111 Weißmakro 28 112-114 Weißmakro 29 115-117 Weißmakro 30 118-120 Weißmakro 31 121-123 Weißmakro 32 124-126 Weißmakro 33 127-129 Weißmakro 34 130-132 Weißmakro 35 133-135 Weißmakro 36 136-138 Weißmakro 37 139-141 Weißmakro 38 142-144 Weißmakro 39 145-147 Weißmakro 40 148-150 Weißmakro 41 151-153 Weißmakro 42 154-156 Weißmakro 43...
  • Seite 14 000-255 stufenlose Helligkeit Warmweiß K3 = Dimmer Amber 000-255 stufenlose Helligkeit Amber 6 Kanal <DMX-6CH> K1 = Dimmer Kaltweiß Modus 000-255 stufenlose Helligkeit Kaltweiß K2 = Dimmer Warmweiß 000-255 stufenlose Helligkeit Warmweiß K3 = Dimmer Amber 000-255 stufenlose Helligkeit Amber K4 = Weißmakro 000-027 keine Macro 028-030 Weißmakro 1...
  • Seite 15 160-162 Weißmakro 45 163-165 Weißmakro 46 166-168 Weißmakro 47 169-171 Weißmakro 48 172-174 Weißmakro 49 175-177 Weißmakro 50 178-180 Weißmakro 51 181-183 Weißmakro 52 184-186 Weißmakro 53 187-189 Weißmakro 54 190-192 Weißmakro 55 193-195 Weißmakro 56 196-198 Weißmakro 57 199-201 Weißmakro 58 202-204 Weißmakro 59 205-207 Weißmakro 60 208-210 Weißmakro 61...

  • Seite 16: Photometrische Daten

    PHOTOMETRISCHE DATEN Kaltweiß 22.950 Lux 2.870 Lux 1.073 Lux Warmweiß 7.845 Lux 999 Lux 377 Lux Amber 6.258 Lux 785 Lux 288 Lux 35.000 Lux 4.400 Lux 1.640 Lux TECHNISCHE SPEZIFIKATIONEN  Netzspannung: 100-240 V 47-63 Hz  Stromaufnahme: 0,5 A @ 230 V ...

  • Seite 17: Safety Notes

    SAFETY NOTES  Each person which is responsible for the installation, the use or service of this unit must be/has to:  qualified  follow the instructions in this manual. WARNING! Be careful when using the device. You risk an electrical shock from high voltage, if you touch the wires! ...

  • Seite 18: Designated Use

    DESIGNATED USE This product is a spotlight, which is designed only for professional use on stages, discotheques, theatres, etc. This product is approved for mains connection up to 230 VAC and designed for indoor use.  Please avoid any kind of shocks and outer actions during its installation or transportation. ...

  • Seite 19: Installation

    INSTALLATION  There are specific regulations like DGUV V17/18 (old BGV C1) or country related regulations which need to attend during the installation. The installation has to be handled by skilled persons only!  Suspension device hast to be built and calculated in order to handle up to 10 times its specific load limit over a time of one hour without permanent or harmful deformation.

  • Seite 20: Electrical Connection

    ELECTRICAL CONNECTION  Connection to the mains is only allowed by skilled persons.  Before connecting the fixture to the mains, assure that the specifications are corresponding.  Electrical grounding has to be used in the whole installation! ATTENTION! Installation has to be approved by an authorized person before first operation! CLEANING AND MAINTENANCE ...

  • Seite 21: Operation

    OPERATION  This device has several DMX- and Stand-Alone-Modes. In DMX-mode, multiple devices can be connected and controlled by a controller. The device accepts the settings of the DMX-controller, as soon as the corresponding start address is set.  Slave mode: Connect the DMX-output of the master device (XLR female) to the DMX-input of the slave device (XLR male).
  • Seite 22 Yoke Mointing Point for Omega Braket C. Locking Screw D. Mode-Button Up-Button LC-Display G. Down-Button H. DMX-Input 5 pin Safety Attachment Point Mains-Output Mains-Input DMX-Output 5 pin...

  • Seite 23: Display-Mode

    DISPLAY-MODE display function LITECRAFT LITECRAFT Shows the software-version direct after SW.V *.* SW.V *.* switching on the unit *.* = software-version (this menu disaperars automatically after 3 seconds) DEF. SET DEF. SET reset all parameter to factory defaults (this menu disaperars automatically <***>...
  • Seite 24 <Amb> <***> *** = <0-255> DimMode DimMode setting dimmer curve <***> Off = dimmer linear *** = 1 = dimmer delayed 1 <Off> 2 = dimmer delayed 2 <1> 3 = dimmer delayed 3 <2> 4 = dimmer delayed 4 <3 >...

  • Seite 25: Dmx-Mode

    DMX-MODE mode display function 1 channel <DMX-1CH> ch1 = white macro mode 000-027 no macro 028-030 white macro 1 031-033 white macro 2 034-036 white macro 3 037-039 white macro 4 040-042 white macro 5 043-045 white macro 6 046-048 white macro 7 049-051 white macro 8 052-054 white macro 9 055-057 white macro 10...
  • Seite 26 175-177 white macro 50 178-180 white macro 51 181-183 white macro 52 184-186 white macro 53 187-189 white macro 54 190-192 white macro 55 193-195 white macro 56 196-198 white macro 57 199-201 white macro 58 202-204 white macro 59 205-207 white macro 60 208-210 white macro 61 211-213 white macro 62...
  • Seite 27 106-108 white macro 27 109-111 white macro 28 112-114 white macro 29 115-117 white macro 30 118-120 white macro 31 121-123 white macro 32 124-126 white macro 33 127-129 white macro 34 130-132 white macro 35 133-135 white macro 36 136-138 white macro 37 139-141 white macro 38 142-144 white macro 39...
  • Seite 28 000-255 stepless brightness warmwhite ch3 = dimmer amber 000-255 stepless brightness amber 6 channel <DMX-6CH> ch1 = dimmer coldwhite mode 000-255 stepless brightness coldwhite ch2 = dimmer warmwhite 000-255 stepless brightness warmwhite ch3 = dimmer amber 000-255 stepless brightness amber ch4 = white macro 000-027 no macro 028-030 white macro 1...
  • Seite 29 160-162 white macro 45 163-165 white macro 46 166-168 white macro 47 169-171 white macro 48 172-174 white macro 49 175-177 white macro 50 178-180 white macro 51 181-183 white macro 52 184-186 white macro 53 187-189 white macro 54 190-192 white macro 55 193-195 white macro 56 196-198 white macro 57...

  • Seite 30: Beam Specs

    BEAM SPECS coldwhite 22.950 lux 2.870 lux 1.073 lux warmwhite 7.845 lux 999 lux 377 lux amber 6.258 lux 785 lux 288 lux 35.000 lux 4.400 lux 1.640 lux TECHNICAL SPECIFICATION  voltage: 100-240 V 47-63 Hz  power consumption: 0,5 A @ 230 V ...
