Wolf SM2 Montage- Und Bedienungsanleitung Seite 21

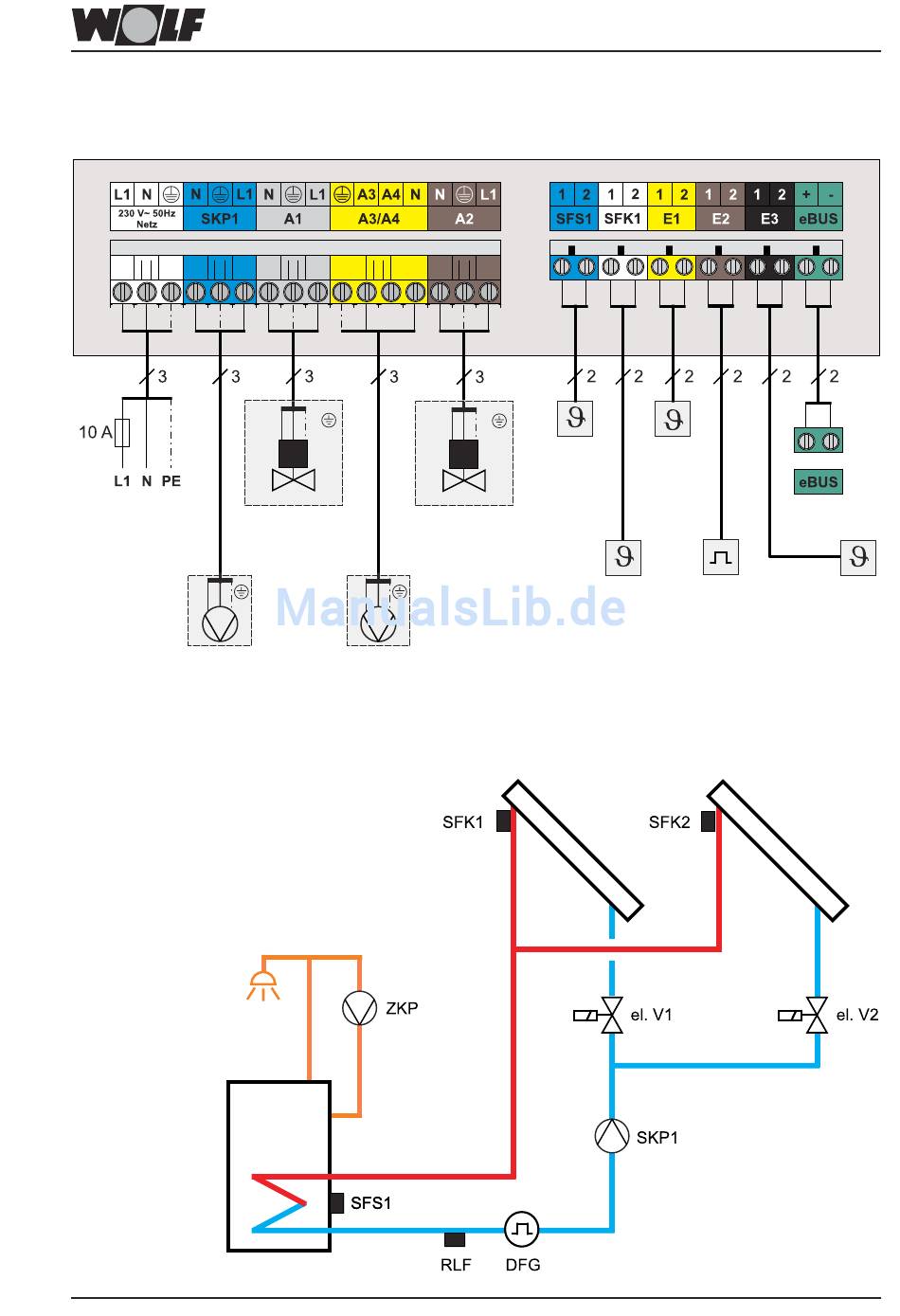

Anlagenkonfiguration 6:
Netz
Elektrisches
230VAC
Ventil el. V1
Solarkreis-
pumpe SKP1
Solarspeicher
3061593_0707
Elektrischer Anschluss
Zweikreisanlage mit 2 Kollektorfelder und einer
Solarkreispumpe
Elektrisches
Ventil el. V2
Zirkulations-
pumpe ZKP
(optional)
Solarfühler Rücklauf-
Speicher 1 fühler
SFS1 RLF
Solarfühler Durchfluss-
Kollektor geber DFG
Kollektorfeld 1
SFK1
Kollektorfeld
1
Solarfühler
Kollektor
Kollektorfeld 2
SFS2
Kollektorfeld
2
21
