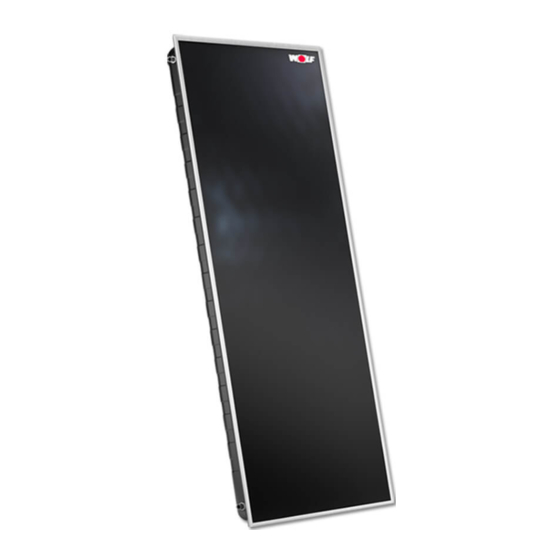

Wolf TopSon F3-1 Montage-, Betriebs- Und Wartungsanleitung
Hochleistungs-sonnenkollektor
Vorschau ausblenden
Andere Handbücher für TopSon F3-1:
- Montageanleitung (52 Seiten) ,
- Montageanleitung (20 Seiten) ,
- Montageanleitung (60 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
DE

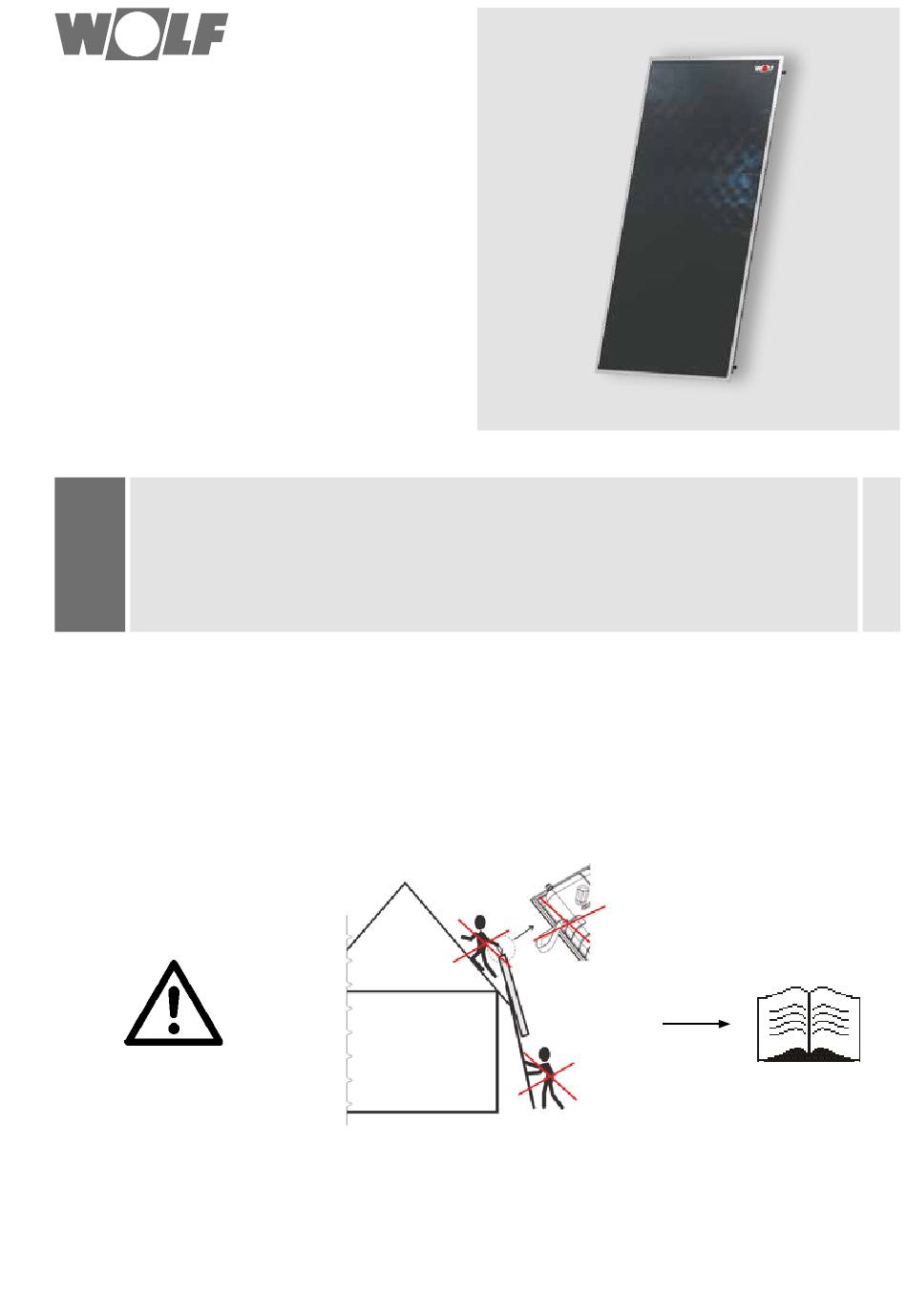

Montage-, Betriebs und Wartungsanleitung
HOCHLEISTUNGS-SONNENKOLLEKTOR
TopSon F3-1 / F3-1Q
Aufdachmontage für Welldach
(Original)
Deutsch | Änderungen vorbehalten!
Hinweis:
Montageanleitung für Indach-/Aufdachmontage und Aufständerung der Kollektoren sind in
den jeweiligen Montage-Sets enthalten
P 11
3062157_202211
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Wolf TopSon F3-1
Inhaltszusammenfassung für Wolf TopSon F3-1
- Seite 1 Montage-, Betriebs und Wartungsanleitung HOCHLEISTUNGS-SONNENKOLLEKTOR TopSon F3-1 / F3-1Q Aufdachmontage für Welldach (Original) Deutsch | Änderungen vorbehalten! Hinweis: Montageanleitung für Indach-/Aufdachmontage und Aufständerung der Kollektoren sind in den jeweiligen Montage-Sets enthalten P 11 3062157_202211...
-
Seite 2: Inhaltsverzeichnis
Entlüfen der Anlage ............................ 18 Anlagenbetriebsdruck ..........................19 Checkliste für die Inbetriebnahme ......................20 Betrieb ............................21 Inspektion und Wartung ......................22 Inspektionsumfang ............................. 22 Wartungsumfang ............................22 Inspektions - Wartungs - Checkliste ......................23 02 | WOLF GmbH 3062157_202211... - Seite 3 Instandsetzung ......................... 26 Störung - Ursachen - Abhilfe ........................26 Recycling und Entsorgung ...................... 27 Anhang ............................28 11.1 Technische Daten ............................28 11.2 Produktdaten zum Energieverbrauch ......................29 11.3 Konformitätserklärung ..........................30 Notizen ............................31 3062157_202211 WOLF GmbH | 03...
-
Seite 4: Zu Diesem Dokument
Zu diesem Dokument ► Dieses Dokument vor Beginn der Arbeiten lesen. ► Die Vorgaben in diesem Dokument einhalten. Bei Nichtbeachten erlischt der Gewährleistungsanspruch gegenüber der Fa. WOLF GmbH. Gültigkeit des Dokuments Dieses Dokument gilt für Hochleistungs-Sonnenkollektor TopSon F3-1 / F3-1Q. -
Seite 5: Normen Und Vorschriften
Schutzleiter, Schutzpotentialausgleichsleiter Die Kollektoren sind nach den folgenden Normen geprüft: – DIN EN ISO 9806 Qualitätsprüfungen für thermische Solarkollektoren Leistungsprüfung für thermische Solarkollektoren Vergabe- und Vertragsordung für Bauleistungen Teil C: Allgemeine Technische Vertragsbedingungen für Bauleistungen (ATV) 3062157_202211 WOLF GmbH | 05... -
Seite 6: Sicherheitshinweise
Arbeiten am Wärmeerzeuger nur von einer Fachkraft durchführen lassen. – Arbeiten an elektrischen Bauteilen nur von einer Elektrofachkraft durchführen lassen. – Alle Service- und Reparaturarbeiten an der ODU nur vom WOLF-Kundendienst – odereiner von WOLF autorisierten Fachkraft durchführen lassen. Inspektion und Wartung von einer durch WOLF geschulten Fachkraft –... -
Seite 7: Übergabe An Den Anlagenbetreiber
Blitzschutzanlage oder die Errichtung eines örtlichen Potentialausgleiches darf nur von autorisierten Fachkräften unter Berücksichtigung örtlicher Gegebenheiten und unter Einhaltung nachstehender technischer Regeln erfolgen: DIN EN 62305 Teil 1-4 Blitzschutz DIN VDE 0100 Teil 540 Auswahl und Errichtung elektrischer Betriebsmittel - Erdungsanlage, Schutzleiter, Schutzpotentialausgleichsleiter 3062157_202211 WOLF GmbH | 07... -
Seite 8: Planung
Die Leitungen in der Nähe der Kollektoren erreichen im Stillstand Temperaturen bis zu 200°C. ► Leitungen steigend zum Kollektorfeld hin verlegen, um bei Stagnation ein „leerdrücken“ des Kollektors zu ermöglichen. Keine Luftsäcke bilden! Empfehlung: – Entlüftungstopf an der höchsten Stelle vorsehen – Bei mehreren Kollektoren Durchflussregulierungen zum hydraulischen Abgleich in den Rücklauf integrieren. 08 | WOLF GmbH 3062157_202211... -
Seite 9: Verrohrungsbeispiele
(bis zu 5 Kollektoren möglich) Entlüftungstopf (an der höchsten Stelle vorsehen) Durchflussregulierung bei mehreren Kollektor- feldern Verrohrung wechselseitig Verrohrung wechselseitig (bis zu 10 Kollektoren möglich) (bis zu 10 Kollektoren möglich) 4.3.3 Verrohrung mehrerer Kollektorfelder nach Tichelmann 3062157_202211 WOLF GmbH | 09... -
Seite 10: Anlagenhydraulik
Druckverlust F3-1Q mit ANRO 30°C Druckverlust F3-1 mit ANRO 30°C 10 Kollektoren 10 Kollektoren 7 Kollektoren 7 Koll. 5 Koll. 5 Koll. 3 Koll. 3 Koll. 1 Koll. 1 Koll. Volumenstrom pro Kollektor (l/h) Volumenstrom pro Kollektor (l/h) 10 | WOLF GmbH 3062157_202211... -
Seite 11: Installation
Bei der Montage der Anschlussstücke, Kompensatoren und Stopfen muss jeweils die Überwurfmutter am Kollektor gegengehalten werden. Das Anzugsmoment darf maximal 20 Nm betragen! Tauchhülse aus Regelungskarton entnehmen und in Vorlaufanschlussstück eindrehen. Jeweils 2 Gewindestifte M8x30 am unteren Wannenrand ganz einschrauben. 3062157_202211 WOLF GmbH | 11... - Seite 12 Anordnungsbeispiel: 3 Kollektoren, quer F3-1Q einseitiger Anschluss auf der linken Seite (max. 5 Kollektoren) Tauchhülse Vorlauf-Anschlussstück Kompensatoren alle Dichtungen vorhanden? Rücklauf-Anschlussstück 2 x Stopfen gegenüber Gewindestifte M8x30 an der (bei Indachmont. zwingend erforderlich) den Anschlussstücken Unterseite der Kollektoren 12 | WOLF GmbH 3062157_202211...
-
Seite 13: Benötigtes Werkzeug
100 mm Kollektorbreite: 2100 mm Abstand zwischen den montierten Kollektoren: 31 mm Kollektor-Anzahl F3-1Q Kollektorfeld-Breite[m] 4,23 6,36 8,49 10,62 12,75 14,89 17,02 19,15 21,28 Montageschienen-Länge [m] 2,03 4,16 6,29 8,42 10,55 12,68 14,81 16,94 19,07 21,20 3062157_202211 WOLF GmbH | 13... -
Seite 14: Aufdachmontage Details
Die oberen Montageplatten werden nach unten ausgerichtet, die unteren Montageplatten werden nach oben ausgerichtet. Bei Einsatz des Schneelasterweiterungssets muss die Stockschraube ggf. bündig mit der Mutter oberhalb der Montageplatte abgeschnitten werden. Damit ist gewährleistet, dass die 14 | WOLF GmbH 3062157_202211... -
Seite 15: Besonderheiten Bei Anderen Dacheindeckungen
Siehe die Montageanleitung des entsprechenden Montage-Sets. Montage der Kollektoren Kombischraube M8x20 Gewindestift Scheiben- mutter M8 – Dichtungen vorhanden? – Abstand 31 mm einhalten – Verschraubungsteile fluchtend – mit zweitem Gabelschüssel gegenhalten – Anzugsmoment max. 20 Nm 3062157_202211 WOLF GmbH | 15... -
Seite 16: Fühlermontage
Flachdachmontage Rücklauf-Anschlussstück Verrohrung bei Indachmontage Beispiel: – F3-1, F3-1Q – wechselseitig – bis 10 Kollektoren Entlüftungstopf 1 Kollektor Verrohrung bei Verrohrung Aufdach- / Flachdach- Kollektorfühler 6 mm montage Tauchhülse ¾" Vorlauf-Anschlussstück Rücklauf-Anschlussstück Verrohrung bei Indachmontage 16 | WOLF GmbH 3062157_202211... -
Seite 17: Inbetriebnahme
Befüllung eine zweite Person benötigt, die den Entlüfter verschließt, sobald Fluid austritt. In der Praxis bewährt hat sich die Solarbefüll- und Spülpumpe aus dem WOLF Zubehör Programm. Dabei kann auf eine Entlüftung an höchster Stelle verzichtet werden. Entscheidend ist, dass in waagerechten und fallenden Abschnitten des Solarkreises die Strömungsgeschwindigkeit größer als 0,4... -
Seite 18: Druckprobe
Indizien für ausreichende Entlüftung des Systems sind eine konstante Anzeige des erforderlichen Volumenstroms und ein stabiler Druck während des Pumpenbetriebs, d. h. weder am Durchflussmesser noch am Manometer treten dabei Schwankungen auf. Nach den ersten Betriebswochen ist es empfehlenswert, an allen Entlüftungen ggf. vorhandene Luft erneut abzulassen. 18 | WOLF GmbH 3062157_202211... -
Seite 19: Anlagenbetriebsdruck
Wird der Anlagenbetriebsdruck zu gering eingestellt oder sinkt aufgrund von Undichtigkeiten oder Entlüftung etwas ab, kann es zum partiellen Sieden von Solarflüssigkeit während des Betriebs der Anlage kommen. Besonders gefährdet sind die Bereiche mit hoher Temperatur und mit Druckabfall im Vorlauf des Kollektorfeldes bzw. am höchsten Punkt des Solarkreises. Eine Dampfblase an dieser Stelle wird den Durchfluss reduzieren oder sogar ganz unterbrechen. Zudem tritt bei niedrigem Anlagenbetriebsdruck stagnationsbedingte Dampfbildung sehr viel häufiger auf. 3062157_202211 WOLF GmbH | 19... -
Seite 20: Checkliste Für Die Inbetriebnahme
Optional: Zirkulationspumpenlaufzeit von ______ Uhr bis _____ Uhr Einweisung: Der Anlagenbetreiber wurde wie folgt eingewiesen: Grundfunktion und Bedienung des Solarreglers inkl. Zirkulationspumpe Einweisung in Kontrollmöglichkeit der Speicher-Schutzanode Wartungsintervalle Aushändigung der Unterlagen Bestätigung der Inbetriebnahme durch Anlagenbetreiber 20 | WOLF GmbH 3062157_202211... -
Seite 21: Betrieb
– Das Einschalten der Überhitzungsschutzfunktion in der Regelung ist bei Flachkollektoren nicht erforderlich. – In Zeiten, in denen kein Warmwasser benötigt wird, beispielsweise im Urlaub, sind keine besonderen Vorkehrungen zu treffen. – Wenn der Anlagendruck stark schwankt oder Wärmeträgerflüssigkeit ANRO aus dem Sicherheitsventil ausgetreten ist, muss die Anlage von einem Fachmann überprüft werden. 3062157_202211 WOLF GmbH | 21... -
Seite 22: Inspektion Und Wartung
– Sichtprüfung Dämmung, Solarkreis und Fühlerleitung Wenn auch der Speicher Bestandteil des Wartungsvertrages ist, muss eine Speicherwartung nach Herstellerangaben durchgeführt werden. Ergeben sich aus der Wartung bzw. Inspektion notwendige Arbeiten, sind sie dem Kunden gesondert anzubieten (z.B. Reinigung der Kollektoren, Austausch von Solarflüssigkeit oder Anode). 22 | WOLF GmbH 3062157_202211... -
Seite 23: Inspektions - Wartungs - Checkliste
über Begrenzung der Speichermaximaltemperatur) Regelsysteme - Regelungsparameter und Anzeigewerte auf Plausibiliät prüfen - Solarpumpe läuft und wälzt um (Volumenstrommesser ggf. einstellen und ab- lesen) _____l/min _____l/min - Temperatur der Kesselnachheizung geprüft _____°C _____°C - Optional: Zirkulationspumpenlaufzeit geprüft 3062157_202211 WOLF GmbH | 23... - Seite 24 über Begrenzung der Speichermaximaltemperatur) Regelsysteme - Regelungsparameter und Anzeigewerte auf Plausibiliät prüfen - Solarpumpe läuft und wälzt um (Volumenstrommesser ggf. einstellen und ab- lesen) _____l/min _____l/min - Temperatur der Kesselnachheizung geprüft _____°C _____°C - Optional: Zirkulationspumpenlaufzeit geprüft 24 | WOLF GmbH 3062157_202211...
- Seite 25 über Begrenzung der Speichermaximaltemperatur) Regelsysteme - Regelungsparameter und Anzeigewerte auf Plausibiliät prüfen - Solarpumpe läuft und wälzt um (Volumenstrommesser ggf. einstellen und ab- lesen) _____l/min _____l/min - Temperatur der Kesselnachheizung geprüft _____°C _____°C - Optional: Zirkulationspumpenlaufzeit geprüft 3062157_202211 WOLF GmbH | 25...
-
Seite 26: Instandsetzung
Die Pumpe wird nur aktiviert, wenn der Solarertrag • Fühlerdefekt ausreichend hoch ist und schaltet ab, wenn die max. Speichertemperatur erreicht ist. Sicherheitsventil hat • Ausdehnungsgefäß defekt • Benachrichtigen Sie Ihren Fachhandwerker angesprochen oder falsch dimensioniert 26 | WOLF GmbH 3062157_202211... -
Seite 27: Recycling Und Entsorgung
über entsprechende Recycling-Systeme oder Wertstoffhöfe entsorgen. ► Jeweilige landesspezifische oder örtliche Vorschriften beachten. Rücknahme Nach Gebrauch können die Kollektoren der Fa. WOLF GmbH zurückgegeben werden. Diese müssen eindeutig gekennzeichnet sein (z.B. „zur Verschrottung“) und während der Geschäftszeiten, für WOLF kostenfrei, geliefert werden. Sämtliche Materialien des Kollektors werden durch die WOLF GmbH einer ordnungsgemäßen Wiederverwertung zugeführt bzw. -
Seite 28: Anhang
194 °C 189 °C Max. Betriebsüberdruck 10 bar 10 bar Wärmeträgermedium ANRO Fertiggemisch (45 Vol-%) Empfohlene Durchflussmenge 30 bis 90 l / h x Kollektoranzahl Solarkeymark Registernummer 011-7S260F 011-7S2439F * Werte nach DIN EN ISO 9806 28 | WOLF GmbH 3062157_202211... -
Seite 29: Produktdaten Zum Energieverbrauch
Lastprofil Lastprofil Lastprofil Lastprofil Leistungsaufnahme der Pumpe solpump Leistungsaufnahme im Bereitschaftszustand solstandby Jährlicher Hilfsstromverbrauch 93,8 93,8 93,8 93,8 WOLF GmbH, Postfach 1380, D-84048 Mainburg, Tel. +49-8751/74-0, Fax +49-8751/741600, http://www.WOLF.eu Artikelnummer: 3021000 05/2019 3062157_202211 WOLF GmbH | 29... -
Seite 30: Konformitätserklärung
Angewandte Normen und technische Spezifikationen: DIN EN ISO 9806 Wir, die Firma Wolf GmbH, Industriestraße 1, 84048 Mainburg, erklären hiermit, dass die oben genannten Sonnenkollektoren den zutreffenden Bestimmungen der Richtlinie 97/23/EG entsprechen. Bei einer nicht mit uns abgestimmten Änderung des Produktes verliert diese Erklärung ihre Gültigkeit. Die Sicherheitshinweise in der Dokumentation, Betriebs- und Bedienungsanleitung sind zu beachten. -
Seite 31: Notizen
Notizen Notizen 3062157_202211 WOLF GmbH | 31... - Seite 32 WOLF GmbH | Postfach 1380 | 84048 Mainburg | Deutschland Tel. +49 8751 74-0 | www.WOLF.eu Anregungen und Korrekturhinweise gerne an feedback@wolf.eu...
