Wolf CFK-1 Montageanleitung Und Betriebsanleitung

Hochleistungs-sonnenkollektor
Vorschau anzeigen Andere Handbücher für CFK-1:
1
Inhalt
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
Inhaltsverzeichnis

Quicklinks

Montage- und
Betriebsanleitung
Aufdachmontage mit Aluprofilen
Indachmontage
Flachdachmontage mit Aluprofilen

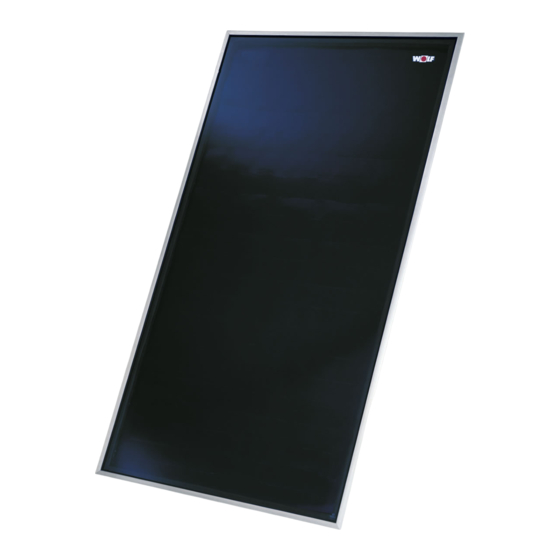

Hochleistungs-Sonnenkollektor
CFK-1
Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de
3061671_0606
Art.-Nr. 30 61 671
Änderungen vorbehalten
1
06/06
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Wolf CFK-1

Inhaltszusammenfassung für Wolf CFK-1

  • Seite 1 Montage- und Betriebsanleitung Aufdachmontage mit Aluprofilen Indachmontage Flachdachmontage mit Aluprofilen Hochleistungs-Sonnenkollektor CFK-1 Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de 3061671_0606 Art.-Nr. 30 61 671 Änderungen vorbehalten 06/06...

  • Seite 2: Inhaltsverzeichnis

    Flachdach-Montage ................16 - 17 Verrohrung / Dichtigkeitsprüfung .............. 18 Inbetriebnahme / Betrieb / Wartung ............19 Konformitätserklärung ................20 Technische Daten Kollektor CFK-1 Gehäuse Tiefgezog. Wanne aus Alu-Blech, natur, meerwasserbest. Abmessungen (L x B x H) / (Außenkanten) 2099x1099x110 mm Bruttofläche 2,3 m²...

  • Seite 3: Normen Und Vorschriften

    Normen und Vorschriften / Sicherheitshinweise Für Montage und Betrieb sind nachstehende Vorschriften, Regeln und Richtli- nien zu beachten! Normen und Vorschriften Montage auf Dächern. Beachten Sie bitte die Unfallverhütungsvorschriften (UVV) - ENV 1991, 2-3 Schneelasten - ENV 1991, 2-4 Windlasten - DIN 18338 Dachdeckungs- und Dachdichtungsarbeiten - DIN 19339...

  • Seite 4: Hinweise / Verrohrungsbeispiele

    Hinweise / Verrohrungsbeispiele Hinweise Die Kollektoren sollten zwischen Süd-Osten bis Süd-Westen (Optimal: Süd) ausge- richtet werden. Bei abweichender Ausrichtung wenden Sie sich bitte an unseren Fachberater. Bäume, angrenzende Bauten, Schornsteine u.ä. sollten möglichst wenig Schatten auf die Kollektorfläche werfen. Auf unterschiedlichen Sonnenstand (Som- mer - Winter) achten.

  • Seite 5: Hinweise Zur Anlagenhydraulik Ausdehnungsgefäße

    22 mm UPS25-60 90 m 28 mm UPS25-60 UPS25-60 = Pumpengruppe 10 Ausdehnungsgefäße Ausdehnungsgefäß Flachkollektor min. Größe CFK-1 12 Ltr. bis 3 Koll. 18 Ltr. bis 5 Koll. 25 Ltr. bis 8 Koll. 35 Ltr. bis 11 Koll. 50 Ltr.

  • Seite 6: Allgemeine Vorbereitende Arbeiten

    Allgemeine vorbereitende Arbeiten Transport und Lagerung Kollektorenstapel nur mit den Verpackungsleisten und Paletten transportieren und lagern. Nicht mehr als 16 Kollektoren übereinander transportieren bzw. mehr als 24 Kollektoren übereinander lagern. Kollektoren nicht mit dem Glas nach unten transportieren. Kollektoren beim Transport nicht an den Kollektorstutzen tragen oder auf den Achtung Stutzen abstellen um Schäden zu vermeiden.
  • Seite 7 Allgemeine vorbereitende Arbeiten Anordnungsbeispiel: 3 Kollektoren, hochkant CFK-1, einseitiger Anschluss auf der linken Seite Vorlauf-Anschlussstück Kompensatoren alle Dichtungen vorhanden? 1 x Stopfen gegenüber den Tauchhülse Anschlussstü- cken Gewindestifte M8x30 an der Rücklauf-Anschlussstück Unterseite der Kollektoren (bei Indachmont. zwingend erforderlich) Bei der Montage der Anschlussstücke, Kompensatoren und Stopfen muss jeweils die Überwurfmutter am Kollektor gegengehalten werden.

  • Seite 8: Aufdach-Montage

    Aufdach-Montage Dachhaken an Dachlatten Lieferumfang Befestigungsmaterial entsprechende Anzahl von: Dachhaken “oben“ Dachhaken “unten“ Montageschiene Verbindungsklemme Ausgleichs- Schrauben, Muttern, mit Befestigungs- mit Befestigungs- mit Befestigungs- (falls erforderlich) mit schienen Gewindestifte, bügel bügel klemme Zwischenstück (falls erforderlich) Holzschrauben im Beutel Es müssen alle gelieferten Dachhaken gleichmäßig auf der Kollektorfeldbreite Positionierung des Achtung verteilt werden um die auftretenden Lasten zu verteilen.

  • Seite 9: Aufdach-Montage Dachhaken An Sparren

    Aufdach-Montage Dachhaken an Sparren Montage der Dachhaken an Sparren (Beispiel für 2 Kollektoren) Dachhaken bei Bedarf kürzen oder umbiegen Dachhaken “oben“ Dachhaken “oben“ Montageschiene Befestigungsklemme montiert Schloss- Montage- schraube schiene M8x20 min. 3 Reihen Schloss- Schlossschraube schraube M8x20 M8x25 Dachhaken “unten“ max.
  • Seite 10 Aufdach-Montage Montage Kollektoren Verlängerung der Montage- Werden mehr als 2 Kollektoren montiert, müssen die Montageschienen gem. Bild verlängert werden. Verbindungsklemme, Zwischenstück und Verlängerungen von der schiene ab 3 Kollektoren Seite aufschieben (Nut- und Federprinzip). Montageschiene für Zwischenstück Montageschiene für 2 Kollektoren (2,16m) 1 zus.Kollektor (1,03m) Verbindungs- klemme...

  • Seite 11: Indach-Montage

    Indach-Montage Aus Sicherheitsgründen muss unter der Kollektorfläche ein wasserdichtes Unterdach Achtung vorhanden sein, z.B. Bitumenpapier, gitterarmierte Folie oder sonstiges geeignetes Material, um bei eventuellen Undichtigkeiten das Eindringen von Feuchtigkeit in das Gebäude zu verhindern. Dieses muss in der Dachrinne enden. Lieferumfang Kanten- Montageteile...
  • Seite 12 Indach-Montage Aufbau Holzdistanzstücke in Dachlattenstärke Dreiecksdichtband Empfehlung: Verblechung oben Verblechung oben am Auflagepunkt der Dach- Kollektor pfannen ggf. unterfüttern, um ein Durchdrücken zu vermeiden. Holzdistanzstücke in Dachlatten- stärke abzüglich 9mm Montageschiene Kehlsattelband wasserdichtes Unterdach Montage und Verlängerung Kehlsattelband- Verbindungsschiene Kehlsattelbandauflage auflage links rechts der unteren Montageschiene...
  • Seite 13 Indach-Montage Kollektoren montieren Montageschiene oben 8 x 80 Montageschiene oben M8x20 Holzdistanzstück (Höhe wie Lattung) Montageschiene unten Kehlsattelband Mutter M8 mit Scheibe Holzdistanzstück 31mm (Höhe wie Lattung abzüglich 9mm) Achtung - Dichtungen vorhanden? - Abstand einhalten - Verschraubungsteile fluchtend - mit zweitem Gabelschüssel gegenhalten SW30 1.
  • Seite 14 Indach-Montage Montage der Zwischenbleche Laschen Zwischenbleche Kehlsattelband Falte Zwischenblech 1. Zwischenbleche gem. Bild einschieben. Sollten diese bei der Montage klemmen, Position der Kollektoren korrigieren. Anschließend die Laschen oben an den Zwischenblechen umbiegen, um ein Durchrutschen zu verhindern. 2. Alle Schrauben und Muttern zur Kollektorbefestigung festziehen. 3.
  • Seite 15 Indach-Montage Montage der Bleche des Eindeckrahmens Dreiecksdichtband oben Hafte (2 St. je Verblechung oben) Holzschraube 4x60 Verblechung oben Kantenschutzprofil Holz-Distanzstück Höhe = Lattung Dreiecksdichtband oben und seitlich Sparren Seitenblech einhängen Dachlatte Holzschraube 4x30 Dachlatte Seitenblech Hafte (3 St. je Dreiecksdichtband Seitenblech) 1.

  • Seite 16: Flachdach-Montage

    Dadurch sind die Hebelverhältnisse begünstigt, so dass allein das Kollektorgewicht das Umfallen verhindert. Zusätzlich bietet die Unterkonstruktion den Vorteil, dass unebene Dachflächen ausgeglichen werden können. Mindestabstände mehrerer Kollektorreihen (Verschattungswinkel = 25°) Flachkollektor CFK-1 25° >1m 1,63m 3,1m >1m bis Gebäude- bis Gebäude-...
  • Seite 17 Flachdach-Montage Richtmaße zur Festlegung Achtung: ohne Berücksichtigung des Montageplatzes für Rohranschlüsse. der Kollektorfeldbreite Kollektor-Anzahl Breite [m] 2,23 3,36 4,49 5,62 6,75 7,88 9,01 10,14 11,27 Montage Aufstellgerüst Sechskantschraube M8x20 Abspannseile Montageschiene oben Sechskant- (bauseits) schraube M8x50 Aufstell- SW 13 gerüst Unter- konstruktion Mutter M8...

  • Seite 18: Verrohrung / Dichtigkeitsprüfung

    Verrohrung / Dichtigkeitsprüfung Hinweise zur Anlagenhydraulik Die Kollektoren müssen wechselseitig diagonal (bis zu 10 Kollektoren nebenein- ander) angeschlossen werden. Die Leitungen in der Nähe der Kollektoren erreichen im Stillstand Temperaturen >180°C. Es dürfen nur die mitgelieferten Dichtungen verwendet werden. Isoliermaterialien temperaturbeständig (>180 C) , im Außenbereich zusätzlich UV- und witterungsbeständig ausführen.

  • Seite 19: Inbetriebnahme / Betrieb / Wartung

    Achtung: Die jeweiligen Anleitungen z.B. von Wärmetauscher, Pumpe und Regelung sind gesondert zu beachten (insbesondere Drücke und Temperaturen). Rücknahme Nach Gebrauch können die Kollektoren der Fa. Wolf GmbH zurückgegeben werden. Diese müssen eindeutig gekennzeichnet sein (z.B. "zur Verschrottung") und während der Geschäftszeiten für Wolf kostenfrei geliefert werden.

  • Seite 20: Konformitätserklärung

    Spezifikationen: EN 12975 Teil 2 Wir, die Firma Wolf GmbH, Industriestraße 1, 84048 Mainburg, erklären hiermit, daß die oben genannten Sonnenkollektoren den zutreffenden Bestimmungen der Richtlinie 97/23/EG entsprechen. Bei einer nicht mit uns abgestimmten Änderung des Produktes verliert diese Erklärung ihre Gültigkeit. Die Sicherheitshinweise in der Dokumentation, Betriebs- und Bedienungsanleitung sind zu beachten.
