Wolf SM2 Montage- Und Bedienungsanleitung

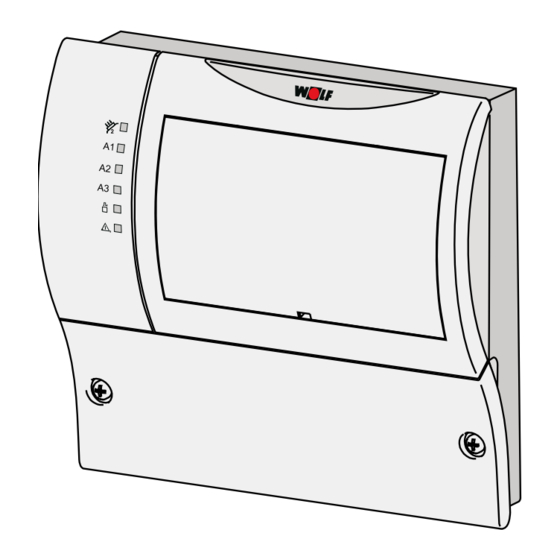

Solarmodul
Vorschau ausblenden Andere Handbücher für SM2:
Inhaltsverzeichnis

Werbung

Quicklinks

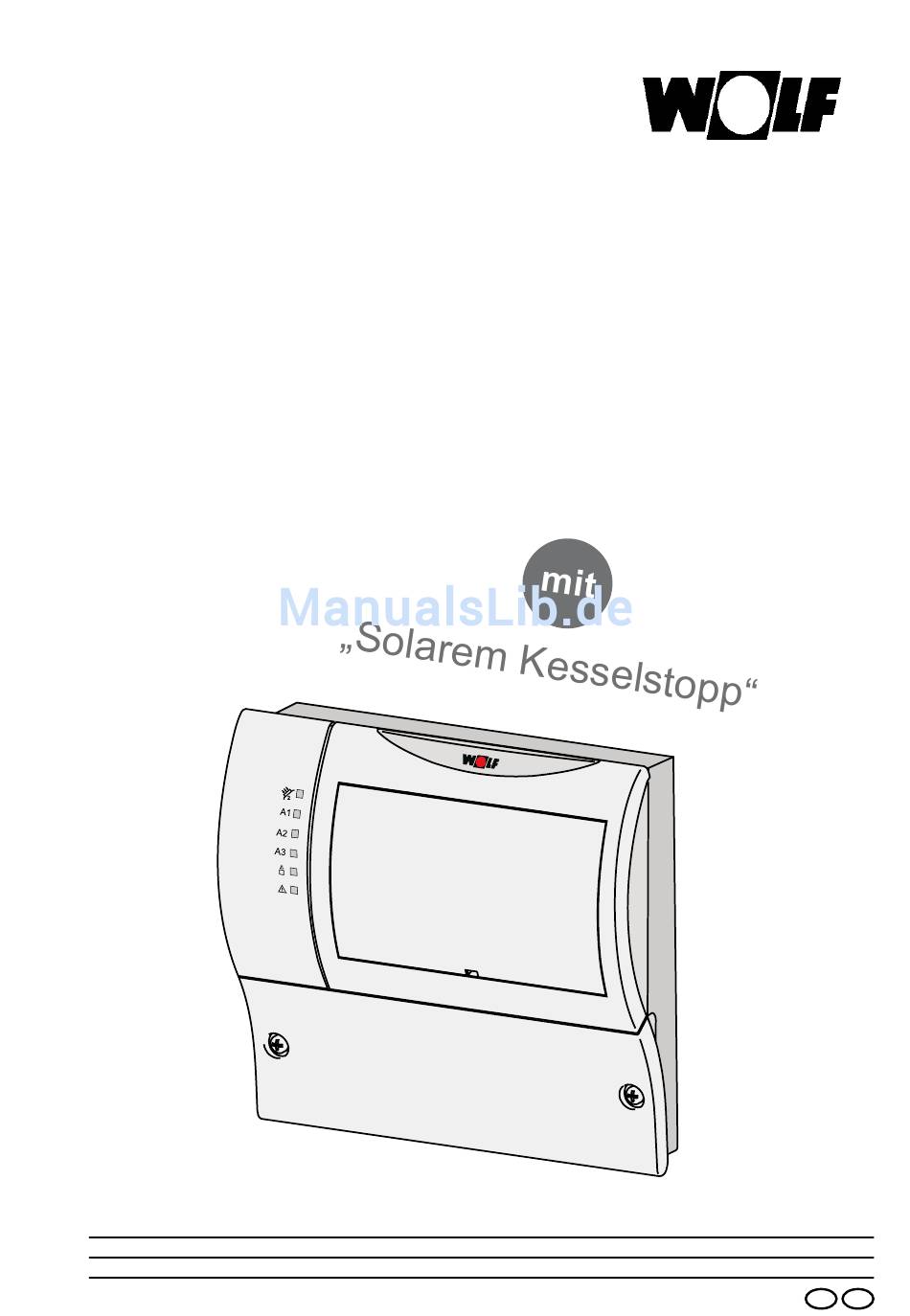

Montage- und
Bedienungsanleitung
Solarmodul SM2
Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de
WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tel. 0732/385041-0 · Internet: www.wolf-heiztechnik.at
Art.-Nr.: 3061593_0411
Änderungen vorbehalten
D
AT

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Wolf SM2

Inhaltszusammenfassung für Wolf SM2

  • Seite 1 Montage- und Bedienungsanleitung Solarmodul SM2 Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tel. 0732/385041-0 · Internet: www.wolf-heiztechnik.at Art.-Nr.: 3061593_0411...

  • Seite 2: Inhaltsverzeichnis

    Montage Montage Solarmodul ................ 9 Einstellung DIP-Schalter ..............10 Betriebsweisen ................11 a) SM2 innerhalb eines Wolf-Regelungssystems.......11 b) SM2 (Stand-alone) mit BM-Solar ...........11 c) SM2 (Stand-alone) ohne Bedienmodul ........11 Parameterebene Übersicht Anlagenkonfiguration ..........12 Anlagenbeschreibung 01 - 13 ........... 13-15 Beschreibung Anschlüsse ............16-17 Elektrischer Anschluss 01 - 13 ..........
  • Seite 3 Inhaltsverzeichnis 17 Zuordnung Solarspeicher 2 ..........44 18 Sperrung Brenner bei Rücklaufanhebung ......44 19 Einschaltdifferenz Rücklaufanhebung ........45 20 Ausschaltdifferenz Rücklaufanhebung ......... 45 21 Vorrangspeicher ..............45 22 Einschaltdifferenz Speicherparallelbetrieb ......46 23 Differenztemperatur Bypassbetrieb ........46 24 Funktion Ausgang A4 ............47 25 Einschalttemperatur Thermostatfunktion......
  • Seite 4 Inhaltsverzeichnis 55 obere Pumpenleistung (SKP) ..........54 60 Relaistest ................54 Zusatzfunktionen Sperrung der Speichernachladung „solarer Kesselstopp“ ..... 55 Sperrung der Antilegionellenfunktion ..........55 Zirkulationspumpe ................56 Pumpenstillstandschutz ..............56 Laden der Standardwerte (Reset) ..........56 maximale Speicher- und Kollektortemperatur über 24h ....56 Betriebsstunden ................

  • Seite 5: Sicherheitshinweise / Entsorgung

    Sicherheitshinweise Sicherheitshinweise In dieser Beschreibung werden die folgenden Symbole und Hin- weiszeichen verwendet. Diese wichtigen Anweisungen betreffen den Personenschutz und die technische Betriebssicherheit. „Sicherheitshinweis“ kennzeichnet Anweisungen, die genau ein- zuhalten sind, um Gefährdung oder Verletzung von Personen zu vermeiden und Beschädigungen am Gerät zu verhindern. Gefahr durch elektrische Spannung an elektrischen Bauteilen! Achtung: Vor Abnahme der Verkleidung Betriebsschalter aus- schalten.

  • Seite 6: Normen / Vorschriften

    - Die einwandfreie Funktion der elektrischen Ausrüstung ist in regelmäßigen Abständen zu kontrollieren. - Störungen und Schäden dürfen nur von Fachkräften beseitigt werden. - Schadhafte Bauteile dürfen nur durch original Wolf-Ersatzteile ersetzt werden. - Vorgeschriebene elektrische Absicherungswerte sind einzuhalten (siehe Technische Daten).

  • Seite 7: Begriffserklärung / Abkürzungen

    Begriffserklärung / Abkürzungen Begriffserklärung Kollektortemperatur Die Kollektortemperatur ist die Temperatur des Mediums, die durch Sonneneinstrahlung am Kollektor erzeugt wird. Die Kollektortemperatur wird am Vorlaufaustritt des Kollektors bzw. Kollektorfeldes gemessen. Speichertemperatur Die Speichertemperatur ist die Temperatur, die im unteren Bereich des Speichers auf Höhe des solaren Wärmetauschers gemessen wird.

  • Seite 8: Gerätebeschreibung

    Mit dem Bedienmodul BM, BM-Solar oder dem Schnittstellenmodul ISM1/2 mit der Software WRS-Soft können Parameter verändert und Werte und Fehlercodes angezeigt werden. Das SM2 besitzt eine eBUS-Schnittstelle und ist somit in das Wolf-Regelungssystem integrierbar. Solarkreispumpe 1 Ausgang A1* Ausgang A2*...

  • Seite 9: Montage

    Ein Bedienmodul BM oder BM-Solar kann in das Solarmodul eingeclipst werden. Alternativ kann das Bedienmodul in einem Wandsockel als Fernbedienung verwendet werden. Bei Einbindung des Solarmoduls in ein Wolf-Regelungssystem, in dem bereits ein Bedienmodul BM vorhanden ist, ist kein separates Bedienmodul nötig.

  • Seite 10: Einstellung Dip-Schalter

    Einstellung DIP-Schalter Einstellung DIP-Schalter Im Gehäuse des Solarmoduls befindet sich ein 4-poliger DIP- Ein- /Ausschalten des Schalter. Dieser ist nach Entfernen der Abdeckung bzw. des Solarmoduls Bedienmoduls zugänglich. Mit DIP-Schalter 1 kann das Modul Ein- („ON“) oder Aus- („OFF“) geschaltet werden. Bei ausgeschaltetem Modul ist der Pumpenstillstandsschutz weiterhin aktiv.

  • Seite 11: Betriebsweisen

    SM2 (Stand-alone) mit Bedienmodul BM-Solar Das Modul wird mit dem Bedienmodul BM-Solar betrieben. BM-Solar BM-Solar Das BM-Solar kann in das Solarmodul SM2 eingeclipst werden oder mit Wandsockel (Zubehör) als Fernbedienung verwendet werden. c) SM2 (Stand-alone) ohne Bedienmodul Das Solarmodul wird ohne Bedienmodul betrieben. Dadurch ist eine Bedienung und ein Auslesen von Werten nicht möglich.

  • Seite 12: Anlagenübersicht

    Übersicht Anlagenkonfigurationen Im Solarmodul SM2 sind 13 unterschiedliche Anlagenvarianten mit maximal drei Solarspeichern und zwei Kollektorfeldern enthalten. Die Auswahl der passenden Anlagenkonfiguration erfolgt über den Parameter 12 (Konfiguration) siehe „Übersicht Parameter“. Anlagenübersicht: Anlagen- Anlage Anzahl Anzahl Auswahl konfigura- Solar- Kollektor- Speicherbetriebsart tion speicher felder Einkreisanlage Einkreisanlage mit Rücklaufanhebung zur Heizungsunterstützung...

  • Seite 13: Anlagenbeschreibung 01 - 13

    Anlagenbeschreibung Anlagenkonfiguration 1 Übersteigt die Temperaturdifferenz zwischen Kollektor Einkreisanlage und Solarspeicher die eingestellte Einschaltdifferenz, wird (Aufbau siehe Seite 18) die Solarkreispumpe eingeschaltet und der Speicher bis zur eingestellten Speichermaximaltemperatur geladen (Temperaturdifferenzregelung). Anlagenkonfiguration 2.0 Übersteigt die Temperaturdifferenz zwischen Kollektor und Puffer- Einkreisanlage mit speicher die eingestellte Einschaltdifferenz wird der Pufferspeicher Rücklaufanhebung zur...
  • Seite 14 Anlagenbeschreibung Anlagenkonfiguration 5 Je nach Temperaturdifferenz kann der Solarspeicher über das Zweikreisanlage mit Kollektorfeld 1 oder 2 geladen werden. Dazu wird Solarkreis- 2 Kollektorfelder und pumpe 1 oder 2 eingeschaltet. Falls die Kollektortemperatur von 2 Solarkreispumpen beiden Kollektorfeldern für eine Speicherladung ausreicht, findet (Aufbau siehe Seite 24) die Ladung über beide Kollektorfelder statt, d.h.
  • Seite 15 Anlagenbeschreibung Anlagenkonfiguration 10 Abhängig von der Speicherbetriebsart (Vorrangbetrieb, Vor- Zweikreisanlage mit rang-/Nachrangbetrieb), siehe auch Parameterbeschreibung 2 Solarspeicher und Speicherbetriebsart P47, werden die Solarspeicher analog zu Bypassschaltung Anlagenkonfiguration 9 beladen. (Aufbau siehe Seite 29) Anlagenkonfiguration 11 Abhängig von der Speicherbetriebsart (Vorrangbetrieb, Vorrang-/ Zweikreisanlage mit Nachrangbetrieb, Parallelbetrieb), siehe auch Parameterbeschrei- 2 Solarspeicher mit bung Speicherbetriebsart P47, werden die Solarspeicher analog...

  • Seite 16: Anschluss Eingänge

    Beschreibung Anschlüsse Anschluss Ausgänge (230V) Solarkreispumpe SKP1 Hier wird die Solarkreispumpe (Anlagen mit einer Solarkreispumpe) bzw. die Solarkreispumpe 1 (Anlagen mit 2 od. 3 Solarkreispum- pen) angeschlossen. Ausgang A1 Der Ausgang A1 ist abhängig von der gewählten Anlagenkonfigu- ration unterschiedlich belegt: Konfiguration 3,5,7,13: Solarkreispumpe 2 Konfiguration 2,4,6,8,11,12: elektrisches Ventil 1 Konfiguration 9,10: 3-Wegeumschaltventil 1 Bei Konfiguration 1 ist der Ausgang nicht belegt. Ausgang A2 Der Ausgang A2 ist abhängig von der gewählten Anlagenkonfigu- ration unterschiedlich belegt: Konfiguration 6,8,11,12: elektrisches Ventil 2 Konfiguration 7: 3-Wegeumschaltventil 1...
  • Seite 17 Der Eingang E3 ist abhängig von der gewählten Anlagen konfi- guration unterschiedlich belegt: Konfiguration 3,4: Speicherfühler Solarspeicher 2 (NTC) Konfiguration 5,6,7,8,12: Kollektorfühler Kollektorfeld 2 (PT1000) Konfiguration 2: Pufferfühler (NTC) Konfiguration 9,10,11: Bypassfühler (NTC) Konfiguration 13: Speicherfühler Solarspeicher 2 (NTC) Bei Konfiguration 1 ist der Eingang nicht belegt. eBus Beim Einsatz des Solarmoduls SM2 innerhalb eines Wolf-Re- gelungssystems werden die einzelnen Komponenten über eBus miteinander verbunden. Empfohlene Leitungen H005VV 3x1,0 mm² Netzzuleitung und Mindest-Leitungsquer- H05VV 3x0,75mm² Solarkreispumpe, 3-Wegeumschaltventil,...

  • Seite 18: Elektrischer Anschluss 01 - 13

    Elektrischer Anschluss Anlagenkonfiguration 1: Einkreisanlage Solarfühler Rücklauf- Speicher fühler SFS1 Netz 230VAC Solarfühler Durchfluss- Kollektor geber DFG SFK1 Solarkreis- Zirkulations- pumpe SKP1 pumpe ZKP (optional) Kollektor Solarspeicher 3061593_0411...
  • Seite 19 Elektrischer Anschluss Anlagenkonfiguration 2.0: Einkreisanlage mit Rücklaufanhebung zur Heizungsunterstützung Solarfühler Rücklauf- Speicher fühler SFS1 Netz Umschaltventil 230VAC 3WUV Solarfühler Pufferfühler Kollektor SFK1 Solarkreis- Zirkulations- pumpe SKP1 pumpe ZKP (optional) Kollektor Rücklauf Heizkreise Heizungs- rücklauf Zum Kessel Solarspeicher 3061593_0411...
  • Seite 20 Elektrischer Anschluss Anlagenkonfiguration 2.1: Einkreisanlage mit Umschichtung zwischen zwei Speichern Solarfühler Rücklauf- Speicher fühler SFS1 Netz 230VAC Umwälz- pumpe Solarfühler Pufferfühler Kollektor SFK1 Solarkreis- Zirkulations- pumpe SKP1 pumpe ZKP (optional) Kollektor Umwälz- pumpe Speicher Solarspeicher 3061593_0411...
  • Seite 21 Elektrischer Anschluss Anlagenkonfiguration 3: Zweikreisanlage mit 2 Solarspeicher Solarfühler Rücklauf- Speicher 1 fühler Solarkreis- SFS1 Netz pumpe SKP2 230VAC Solarfühler Durchfluss- Solarfühler Kollektor geber DFG Speicher 2 SFK1 SFS2 Solarkreis- Zirkulations- pumpe SKP1 pumpe ZKP (optional) Kollektor Solarspeicher 1 Solarspeicher 2 3061593_0411...
  • Seite 22 Elektrischer Anschluss Anlagenkonfiguration 4.0: Zweikreisanlage mit 2 Solarspeicher Solarfühler Rücklauf- Speicher 1 fühler SFS1 Netz Umschaltventil 230VAC 3WUV Solarfühler Durchfluss- Solarfühler Kollektor geber DFG Speicher 2 SFK1 SFS2 Solarkreis- Zirkulations- pumpe SKP1 pumpe ZKP (optional) Kollektor Solarspeicher 1 Solarspeicher 2 3061593_0411...
  • Seite 23 Elektrischer Anschluss Anlagenkonfiguration 4.1: Einkreisanlage mit 2 Solarwärmetauscher im Speicher Solarfühler Rücklauf- Speicher 1 fühler SFS1 Netz Umschaltventil 230VAC 3WUV Solarfühler Durchfluss- Solarfühler Kollektor geber DFG Speicher 2 SFK1 SFS2 Solarkreis- Zirkulations- pumpe SKP1 pumpe ZKP (optional) Kollektor Speicher 3061593_0411...
  • Seite 24 Elektrischer Anschluss Anlagenkonfiguration 5: Zweikreisanlage mit 2 Kollektorfelder und 2 Solarkreispumpen Solarfühler Rücklauf- Speicher 1 fühler Solarkreis- SFS1 Netz pumpe SKP2 230VAC Solarfühler Durchfluss- Solarfühler Kollektor geber DFG Kollektor Kollektorfeld 1 Kollektor- SFK1 feld 2 Solarkreis- Zirkulations- SFK2 pumpe SKP1 pumpe ZKP (optional) Kollektor-...
  • Seite 25 Elektrischer Anschluss Anlagenkonfiguration 6: Zweikreisanlage mit 2 Kollektorfelder und einer Solarkreispumpe Solarfühler Rücklauf- Speicher 1 fühler SFS1 Netz Elektrisches Elektrisches 230VAC Ventil el. V1 Ventil el. V2 Solarfühler Durchfluss- Solarfühler Kollektor geber DFG Kollektor Kollektorfeld 1 Kollektor- SFK1 feld 2 Solarkreis- Zirkulations- SFK2...
  • Seite 26 Elektrischer Anschluss Anlagenkonfiguration 7: Zweikreisanlage mit 2 Kollektorfelder, 2 Solarspeicher und 2 Solarkreispumpen Solarfühler Solarfühler Speicher 1 Speicher 2 Solarkreis- SFS1 SFS2 Netz pumpe SKP2 Umschaltventil 230VAC 3WUV Solarfühler Solarfühler Kollektor Kollektor Kollektorfeld 1 Kollektor- SFK1 feld 2 Solarkreis- Zirkulations- SFK2 pumpe SKP1 pumpe ZKP...
  • Seite 27 Elektrischer Anschluss Anlagenkonfiguration 8: Zweikreisanlage mit 2 Kollektorfelder, 2 Solarspeicher und einer Solarkreispumpe Solarfühler Solarfühler Speicher 1 Speicher 2 SFS1 SFS2 Netz Elektrisches Elektrisches 230VAC Ventil el. V1 Ventil el. V2 Solarfühler Solarfühler Kollektor Kollektor Kollektorfeld 1 Kollektor- SFK1 feld 2 Solarkreis- SFK2 pumpe SKP1...
  • Seite 28 Elektrischer Anschluss Anlagenkonfiguration 9: Einkreisanlage Bypassschaltung Solarfühler Speicher 1 SFS1 Netz Umschaltventil 230VAC 3WUV Solarfühler Bypassfühler Kollektor SFK1 Solarkreis- Zirkulations- pumpe SKP1 pumpe ZKP (optional) Kollektor- feld 1 Solarspeicher 3061593_0411...
  • Seite 29 Elektrischer Anschluss Anlagenkonfiguration 10: Zweikreisanlage mit 2 Solarspeicher und Bypassschaltung Solarfühler Solarfühler Speicher 1 Speicher 2 SFS1 SFS2 Netz Umschaltventil Umschaltventil 230VAC 3WUV1 3WUV2 Solarfühler Bypassfühler Kollektor SFK1 Solarkreis- Zirkulations- pumpe SKP1 pumpe ZKP (optional) Kollektor Solarspeicher 1 Solarspeicher 2 3061593_0411...
  • Seite 30 Elektrischer Anschluss Anlagenkonfiguration 11: Zweikreisanlage mit 2 Solarspeicher und Bypassschaltung Solarfühler Solarfühler Speicher 1 Speicher 2 SFS1 SFS2 Netz Elektrisches Elektrisches 230VAC Ventil el. V1 Ventil el. V2 Bypassfühler Solarfühler Kollektor SFK1 Solarkreis- pumpe SKP1 Umschaltventil 3WUV1 Kollektor Solarspeicher 1 Solarspeicher 2 3061593_0411...
  • Seite 31 Elektrischer Anschluss Anlagenkonfiguration 12: Zweikreisanlage mit 2 Kollektorfelder und einer Solarkreispumpe und Bypassschaltung Solarfühler Bypass- Speicher 1 fühler SFS1 Netz Elektrisches Elektrisches 230VAC Ventil el. V1 Ventil el. V2 Solarfühler Durch- Solarfühler Kollektor flussgeber Kollektor Kollektor- Kollektor- feld 2 feld 1 Solarkreis- SFK2 SFK1...
  • Seite 32 Elektrischer Anschluss Anlagenkonfiguration 13: Dreikreisanlage mit 3 Solarspeicher im Speicherparallelbetrieb Solarfühler Solarfühler Speicher 1 Speicher 3 Solarkreis- Solarkreis- SFS1 SFS3 Netz pumpe SKP2 pumpe SKP3 230VAC Solarfühler Durch- Solarfühler Speicher 2 flussgeber Kollektor SFS2 SFK1 Solarkreis- Zirkulations- pumpe SKP1 pumpe ZKP (optional) Kollektor Solarspeicher 1...

  • Seite 33: Leitfaden Zur Inbetriebnahme

    Für eine erfolgreiche Inbetriebnahme der Anlage bezüglich der Adressierung und Parametrierung aller Regelungskomponenten und der Konfiguration der Anlage müssen folgende Schritte der Reihe nach befolgt werden. Schritt 1 Gerätebeschreibung des Solarmoduls SM2 durchlesen. Solarmodul lt. Montage- und Bedienungsanleitung an der Wand Schritt 2 montieren.

  • Seite 34: Übersicht Parameter

    Übersicht Parameter Alle Parameter können über das Bedienmodul BM oder BM-Solar eingestellt werden. Beim BM erfolgt der Zugriff über die 2. Bedienebene in der Menüebene „Fachmann → Solar“ (siehe Bedienungsanleitung BM). Beim BM-Solar kann durch Betätigen des Drehknopfes in die Parameterebene gewechselt werden (siehe Bedienungsanleitung BM-Solar).
  • Seite 35 50 % 100 % 100 % SOL 55 * P 55 * Relaistest SOL 6O p 60 Siehe Parameterbeschreibung Anzeige Analogeingänge Sol 70 Sol74 * Parameter erst ab Softwareversion SM1/SM2 228_04 wirksam. Parameteränderungen können in „Individuelle Parametereinstellungen“ eingetragen werden. 3061593_0411...

  • Seite 36: Parameterbeschreibung

    Parameterbeschreibung Abhängig von der Konfiguration sind nur bestimmte Parameter wirksam und optional einzustellen. Konfiguration SM2 Parameter SOL01 SOL02 SOL03 SOL04 SOL05 SOL06 SOL07 SOL08 SOL09 SOL10 SOL11 SOL12 SOL13 SOL14 SOL15 SOL16 SOL17 SOL18 SOL19 SOL20 SOL21 SOL22 SOL23 SOL24 SOL25 SOL26 SOL27 SOL28 SOL29 SOL30 SOL31...

  • Seite 37: Einschaltdifferenz Solarspeicher 1

    Parameterbeschreibung Vorbemerkung Bei Anlagen mit nur einem Speicher gilt: Solarspeicher = Solarspeicher 1 Am SM2 werden die Kollektortemperatur und die Speichertemperatur SOL01 / P01 des Solarspeichers 1 im unteren Speicherbereich auf Höhe des Einschaltdifferenz solaren Wärmetauschers erfasst. Die Ladung des Solarspeicher 1...

  • Seite 38: Maximale Kollektortemperatur

    (Werkseinstellung 0). Dabei können im Gesamtsystem bis zu 8 Speicher und mehrere Bedienmodule BM existieren. In Verbindung mit dem Solarmodul SM2 können maximal 3 Speicher als Solarspeicher eingesetzt werden. Um die Funktionen „Sperrung der Speichernachladung“ oder „Sperrung der Antilegionellenfunktion“ (siehe Beschreibung Zu- satzfunktionen) zu gewährleisten, muß...

  • Seite 39: Zuordnung Solarspeicher 1 / 2

    BM - 0 BM-Solar BM - 1 BM - 2 BM - 3 BM - 4 BM - 5 Wolf-Heiz- gerät BM - 6 BM - 7 Die Adresseinstellung am BM erfolgt mittels DIP- Schalter am BM (siehe Bedienungsanleitung BM)
  • Seite 40 Ertragsermittlung solarseitig: Mittels Impulsgebers des externen Wärmemengenzählers werden die Erträge in kWh/Impuls über den Impulseingang am SM2 übertragen. Die Erträge werden im SM2 erfasst, sobald der Solarspeicher beladen wird. externe Ertragsermittlung verbraucherseitig: Mittels Impulsgebers des externen Wärmemengenzählers wer- den die Erträge in kWh/Impuls über den Impulseingang am SM2...

  • Seite 41: Durchflussmenge

    Parameterbeschreibung Zur internen Ertragsermittlung muss hier der ermittelte Durch- SOL09 / P09 flusswert bzw. die Impulswertigkeit des verwendeten Durch- Durchflussmenge flussgebers eingegeben werden. Zur externen Ertragsermittlung muss hier die Impulswertigkeit des externen Wärmemengenzählers eingegeben werden. Die Eingabe ist abhängig von der Einstellung des Parameters SOL08 / P08 SOL08 / P08 = 1: Es ist die Impulswertigkeit des verwendeten Durchflussgebers in...

  • Seite 42: Busspeisung

    Der schematische Aufbau der Anlagenvarianten ist in der Be- schreibung des elektrischen Anschlusses zu den einzelnen Anla- genkonfigurationen dargestellt (Kapitel „Elektrischer Anschluss“). * Bei der Verwendung des SM2 mit dem Anschluss-Set Solar CGS / CGW / CGI (Art.-Nr. 27 44 465) muss ebenfalls die Anlagenkonfiguration 2 gewählt werden.

  • Seite 43: Drehzahlregelung Pumpe

    Parameterbeschreibung Bei den A nlagenkonfigurationen 1,2,3,4,6,8,9,10,11,12 und 13 kann SOL13 / P13 die Solarkreispumpe (SKP1) drehzahlgeregelt betrieben werden. Drehzahlregelung Pumpe SOL13 / P13 → Drehzahlregelung aktiv SOL13 / P13 → Drehzahlregelung nicht aktiv (Werkseinstellung) Bei aktivierter Drehzahlregelung werden die Drehzahl und damit die Leistung der Solarkreispumpe bei sich ändernden Temperaturdiffe- renz zwischen Kollektor- und Speichertemperatur angepasst.

  • Seite 44: Maximale Speichertemperatur Solarspeicher 2

    3-Wege-Umschaltventil angesteuert, um die Heizungsrücklauf- zweier Speicher temperatur über einen beladenen Pufferspeicher anzuheben. Bei Betrieb des SM2 innerhalb des Wolf-Regelungssystems WRS werden bei erfüllter Einschaltbedingung die Heizgeräte ge- sperrt. Wenn min. 1 Heizkreis oder 1 Speicher Wärme fordert, wird das 3-Wege-Umschaltventil angesteuert und die in Para- meter SOL18 eingestellte Sperrzeit (= Sperrzeit für die Brenner-...

  • Seite 45: Einschaltdifferenz Rücklaufanhebung

    Parameterbeschreibung Bei der Einstellung der Sperrzeit von 0 s wird das 3-Wege-Um- schaltventil unabhängig von einer Wärmeanforderung angesteu- ert. Eine typische Anwendung ist die Umschichtung zwischen 2 Speichern. Dabei wird für den zu beladenen Speicher die maxi- male Speichertemperatur mit SOL16 / P16 mit überwacht. Als 3WUV ist dann eine Pumpe anzuschließen.

  • Seite 46: Einschaltdifferenz Speicherparallelbetrieb

    Parameterbeschreibung Vorrang Solarspeicher 2: P46 = 0 → Speicher2 ist 1. Speicher P46 = 1 → Speicher2 ist 2. Speicher P46 = 3 → Speicher2 ist 3. Speicher Für die Speicherbetriebsart 3 haben die Parameter P21 und P46 keine Bedeutung. Ausnahme: Für die Kollektorkühlfunktion und Röhrenkollektorfunktion wird intern eine feste Rangfolge hinterlegt.

  • Seite 47: Funktion Ausgang A4

    Parameterbeschreibung Der Ausgang A4 kann mit folgenden Funktionen belegt werden: SOL24 / P24 Funktion Ausgang A4 SOL24 / P24 = 0: keine Funktion SOL24 / P24 = 1: Speicherumschichtung bei Antilegionellen- betrieb SOL24 / P24 = 2: Thermostatfunktion 1 SOL24 / P24 = 3: Thermostatfunktion 2 Bei SOL24 / P24 = 1 wird bei aktiven Antilegionellenbetrieb durch das Heizgerät eine angeschlossene Pumpe zur Umschichtung des Speicherinhaltes angesteuert.

  • Seite 48: Röhrenkollektorfunktion

    Durchströmung des Kollektorfeldes für 30s aktiviert. Röhrenkollektorfunktion über Zeit: Eine Durchströmung des Kollektorfeldes für 30s wird zyklisch alle 30min aktiviert. Innerhalb eines Wolf-Regelungssystems, in dem ein Bedienmodul BM vorhanden ist oder in Verbindung mit einem Funkuhr-Empfänger ist diese Funktion zwischen 20:00 und 6:00 deaktiviert.

  • Seite 49: Ausschaltdifferenz

    Parameterbeschreibung Bei Anlagen mit 3 Speichern wird hier die Ausschaltdifferenz für SOL30 / P30 den Solarspeicher 3 eingestellt. Ausschaltdifferenz Kollektortemperatur < Speichertemperatur Solarspeicher 3 + Solarspeicher 3 Ausschaltdifferenz Solarspeicher 3 -> Speicherladung Aus Anlagen mit Bypassschaltung: Bypasstemperatur < Speichertemperatur Solarspeicher 3 + Aus- schaltdifferenz Solarspeicher 3 ->...

  • Seite 50: Kollektorminimalbegrenzung

    über den Wert im Parameter SOL42/P42 an, so wird der Fehlercode Schwerkraftbremse 63 angezeigt. Der Störcode kann entweder mit dem BM-Solar oder durch einen Neustart am SM2 zurückgesetzt werden. Zusätzliche Bedingungen für die Funktionskontrolle Schwerkraftbremse: a) ein BM oder/und ein DCF-Empfänger muss im System integriert sein, b) die Rückkühlfunktion und Röhrenkollektorfunktion 1 dürfen...

  • Seite 51: Rückkühlfunktion

    Parameterbeschreibung Durch die Kollektorkühlfunktion wird die Speichertemperatur SOL44 / P44 erhöht. Um diese wieder zu verringern, nachdem die Kollektor- Rückkühlfunktion temperatur wieder abgesunken ist, wird die Solarkreispumpe eingeschaltet, wenn Kollektortemperatur < Speichertemperatur – 15K Mittels Parameter P45 wird der Solarspeicher ausgewählt, des- SOL45 / P45 sen Speichertemperatur (Solarfühler Speicher) für die Thermo- Auswahl Speicher...

  • Seite 52: Pendelladezeit

    Parameterbeschreibung ordnet wird während der Pendellade- und der Stillstandszeit stets überprüft, ob der ranghöhere Solarspeicher beladen werden kann. Es gibt zwei Ausgangssituationen um in den Pendelladebetrieb zu gelangen: a) Falls der vorrangig zu beladene Solarspeicher aufgrund sin- kender Kollektortemperatur nicht mehr beladen werden kann. Danach startet zuerst die Stillstandszeit.

  • Seite 53: Glykolanteil

    Die Ansteuerung des 3WUV oder der el. Ventile erfolgt dann ausschließlich vom SM2. P52 = 0: Im Ruhezustand (= keine Funktion aktiv) sind am SM2 alle Aus- gänge inaktiv. P52 = 1: Im Ruhezustand des SM2 werden nur die Ausgänge entsprechend der Tabelle für die externe Beladung von Speicher 1 und 2 in Ver-...

  • Seite 54: Obere Pumpenleistung (Skp)

    Parameterbeschreibung Hier wird die obere Pumpenleistung eingestellt. Dieser Para- SOL55 / P55 meter ist nur dann wirksam, wenn die Drehzahlregelung der obere Pumpenleistung Solarkreispumpe (SKP) aktiv ist. Bei Aktivierung dieses Parameters, SOL60 / P60 Relaistest am BM-Solar - P60 wird das Ausgangsrelais A1(Solarkreispumpe SKP) direkt ange- steuert.

  • Seite 55: Zusatzfunktionen

    Wolf-Regelungssystem betrieben wird. „Solarer Kesselstopp“ Ist in den letzten 24 Stunden vor 14 Uhr eine Solarladung erfolg- reich beendet worden (am SM2 gemessene Speichertemperatur > Speichersolltemperatur), wird die Speichersolltemperatur am zuge- hörigen BM sofort auf Warmwasserminimaltemperatur gesetzt. Ist innerhalb 24 Stunden keine erfolgreiche Solarladung zustan- de gekommen, so wird der Speicher wieder vom Heizgerät auf...

  • Seite 56: Zirkulationspumpe

    BM-Solar angezeigt. Laden der Standardwerte Um die Standardwerte wieder zu laden, ist DIP-Schalter 4 am (Reset) SM2 auf „OFF“ und wieder auf „ON“ zu setzen. Die Werte für Betriebsstunden und Ertrag werden dabei nicht zurückgesetzt. Rücksetzen von Werten Die Werte für Betriebsstunden, Tages- und Gesamtertrag können (Betriebsstunden / Erträge)

  • Seite 57: Fehlercodes

    Fehlercodes Wird im SM2 eine Störung erkannt, blinkt die rote LED und der Fehlercode des Solarmoduls erscheint im zugehörigen BM oder BM-Solar. Beim Einsatz des SM2 in einem Wolf-Regelungs- system erscheint der Fehlercode zusätzlich im zentralen Bedienmodul BM mit der Adresse 0.

  • Seite 58: Sicherungswechsel

    Sicherungswechsel Sicherungswechsel: Falls das SM2 keinerlei Funktion zeigt und keine LED - Anzeige vorhanden ist obwohl die Netzspannung anliegt, ist die Geräte- sicherung zu überprüfen und ggf. zu wechseln. Hinweis: Falls das SM2 im Wolf-Regelungssystem betrieben wird, bleibt die Anzeige eines vorhandenen Bedienmoduls BM trotzdem bestehen, da dieses über die eBus Verbindung zu den anderen...

  • Seite 59: Individuelle Parametereinstellungen

    Individuelle Parametereinstellungen Alle Parameter können über das Bedienmodul BM oder BM-Solar eingestellt werden. Beim BM erfolgt der Zugriff über die 2. Bedienebene in der Menüebene „Fachmann → Solar“ (siehe Bedienungsanleitung BM). Beim BM-Solar kann durch Betätigen des Drehknopfes in die Parameterebene gewechselt werden (siehe Bedienungsanleitung BM-Solar).
  • Seite 60 20 % 80 % Speicheransteuerung bei externer SOL 52 * P 52 * Speicherladung obere Pumpenleistung 50 % 100 % SOL 55 * P 55 * Relaistest SOL 6O p 60 * Parameter erst ab Softwareversion SM1/SM2 228_04 wirksam. 3061593_0411...

  • Seite 61: Fühlerwiderstände

    Fühlerwiderstände Solarfühler Solarspeicher 1 (SFS 1), Solarfühler Solarspeicher 2 (SFS 2) Fühlerwiderstände Rücklauffühler (RLF), Bypassfühler (BPF), Pufferfühler (PF) Temp. Widerst. Temp. Widerst. Temp. Widerst. Temp. Widerst. °C °C °C °C 51393 8233 1870 48487 7857 1800 45762 7501 1733 43207 7162 1669 40810...
