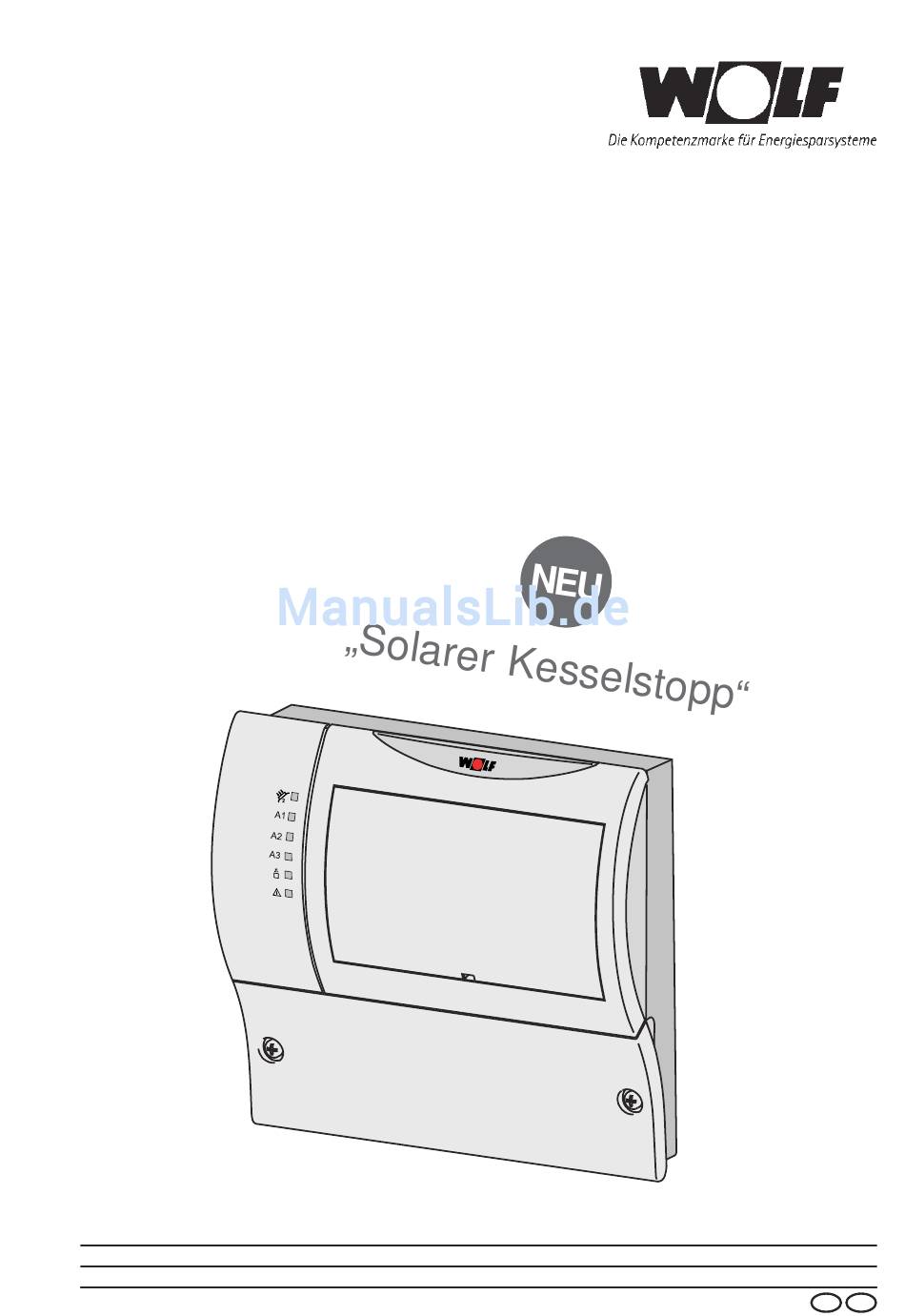

Montage- und
Bedienungsanleitung

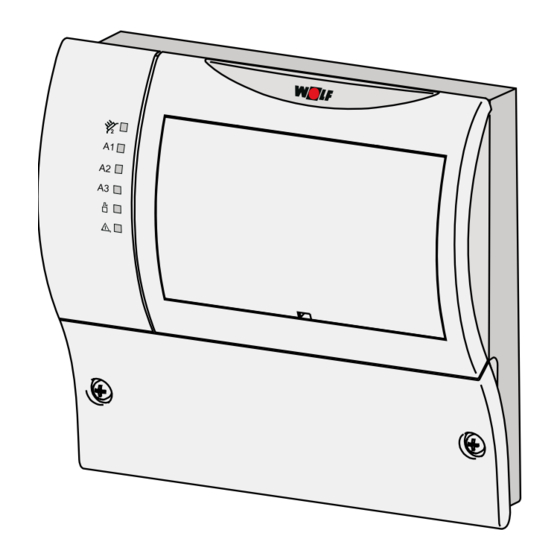

Solarmodul SM2
Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de
WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tel. 0732/385041-0 · Internet: www.wolf-heiztechnik.at
Art.-Nr.: 30 61 593 Änderungen vorbehalten
3061593_0707
07/07
D
AT
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Wolf SM2

Inhaltszusammenfassung für Wolf SM2

  • Seite 1 Montage- und Bedienungsanleitung Solarmodul SM2 Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tel. 0732/385041-0 · Internet: www.wolf-heiztechnik.at 3061593_0707 Art.-Nr.: 30 61 593 Änderungen vorbehalten...
  • Seite 2 Inhaltsverzeichnis Sicherheitshinweise ..............3 Normen / Vorschriften ............... 4 Begriffserklärung ..............5 Abkürzungen / Gerätebeschreibung ........6 Montage ..................7 Einstellung DIP-Schalter ............. 8 Betriebsweisen ................. 9 Anlagenübersicht ..............10 Anlagenbeschreibung ............11-13 Elektrischer Anschluss ............14-26 Parameterliste ................27 Parameterbeschreibung 01 Einschaltdifferenz Solarspeicher 1 ......

  • Seite 3: Inhaltsverzeichnis

    Sicherheitshinweise Zusatzfunktionen Sperrung der Speichernachladung „solarer Kesselstopp“ ..37 Sperrung der Antilegionellenfunktion ....... 37-38 Pumpenstillstandschutz ............ 38 Laden der Standardwerte (Reset) ........38 maximale Speicher- und Kollektortemperatur über 24h ... 38 Betriebsstunden ..............38 Rücksetzen von Werten ........... 38 Fehlercodes ................39 Fühlerwiderstände ..............
  • Seite 4 - Die einwandfreie Funktion der elektrischen Ausrüstung ist in regelmäßigen Abständen zu kontrollieren. - Störungen und Schäden dürfen nur von Fachkräften beseitigt werden. - Schadhafte Bauteile dürfen nur durch original Wolf-Ersatzteile ersetzt werden. - Vorgeschriebene elektrische Absicherungswerte sind einzuhalten (siehe Technische Daten).

  • Seite 5: Begriffserklärung

    Begriffserklärung Begriffserklärung Kollektortemperatur Die Kollektortemperatur ist die Temperatur des Mediums, die durch Sonneneinstrahlung am Kollektor erzeugt wird. Die Kollektortemperatur wird am Vorlaufaustritt des Kollektors bzw. Kollektorfeldes gemessen. Speichertemperatur Die Speichertemperatur ist die Temperatur, die im unteren Be- reich des Speichers auf Höhe des solaren Wärmetauschers gemessen wird.
  • Seite 6 Set (Zubehör) oder Ertragsermittlung mit eingegebenem Durchflusswert (Rücklauffühler erforderlich) erfasst werden. Mit dem Bedienmodul BM oder BM-Solar können Parameter verändert und Werte und Fehlercodes angezeigt werden. Das SM2 besitzt eine eBUS-Schnittstelle und ist somit in das Wolf-Regelungssystem integrierbar. Solarkreispumpe 1 Ausgang A1*...
  • Seite 7 Montage Solarmodul - Solarmodul aus der Verpackung nehmen. - Solarmodul auf Unterputzdose Ø55mm aufschrauben oder direkt an der Wand befestigen. - Solarmodul SM2 entsprechend Installationsplan verdrahten. Hinweis: Bauseitige Leitungen für Temperaturfühler, Durch- flussgeber und eBus nicht zusammen mit Netzleitungen verlegen.

  • Seite 8: Einstellung Dip-Schalter / Betriebsweisen

    Die Bedienung des Solarmoduls er- folgt dann von dem Bedienmodul BM mit der Adresse 0. Zusätzlich kann optional ein Bedienmodul BM-Solar an das SM2 angebunden werden. Die Bedienung ist dann vom BM mit der Adresse 0 und BM-Solar möglich. Wolf- Heizgerät...
  • Seite 9 SM2 (Stand-alone) mit Bedienmodul BM-Solar Das Modul wird mit dem Bedienmodul BM-Solar betrieben. BM-Solar BM-Solar Das BM-Solar kann in das Solarmodul SM2 eingeclipst wer- den oder mit Wandsockel (Zubehör) als Fernbedienung verwendet werden. c) SM2 (Stand-alone) ohne Bedienmodul Das Solarmodul wird ohne Bedienmodul betrieben. Dadurch ist eine Bedienung und ein Auslesen von Werten nicht möglich.

  • Seite 10: Anlagenübersicht

    Anlagenübersicht Im Solarmodul SM2 sind elf unterschiedliche Anlagenvarianten mit maximal zwei Solarspeichern und zwei Kollektorfeldern enthalten. Die Auswahl der passenden Anlage erfolgt über den Parameter 12 - Anlagenkonfiguration. Anlagenübersicht: Anlagen- Anlage Anzahl Anzahl konfiguration Solarspeicher Kollektorfelder Einkreisanlage Einkreisanlage mit Rücklaufanhebung zur Heizungsunterstützung...

  • Seite 11: Anlagenbeschreibung

    Anlagenbeschreibung Anlagenkonfiguration 1 Übersteigt die Temperaturdifferenz zwischen Kollektor und Einkreisanlage Solarspeicher die eingestellte Einschaltdifferenz, wird die Solar- (Aufbau siehe Seite 16) kreispumpe eingeschaltet und der Speicher bis zur eingestellten Speichermaximaltemperatur geladen (Temperaturdifferenz- regelung). Anlagenkonfiguration 2 Übersteigt die Temperaturdifferenz zwischen Kollektor und Einkreisanlage mit Rücklauf- Pufferspeicher die eingestellte Einschaltdifferenz wird der Puffer- anhebung zur Heizungs-...
  • Seite 12 Anlagenbeschreibung Anlagenkonfiguration 5 Je nach Temperaturdifferenz kann der Solarspeicher über das Zweikreisanlage mit 2 Kollektor- Kollektorfeld 1 oder 2 geladen werden. Dazu wird Solarkreis- felder und 2 Solarkreispumpen pumpe 1 oder 2 eingeschaltet. Falls die Kollektortemperatur von (Aufbau siehe Seite 20) beiden Kollektorfeldern für eine Speicherladung ausreicht, fin- det die Ladung über beide Kollektorfelder statt, d.h.
  • Seite 13 Anlagenbeschreibung Anlagenkonfiguration 10 Analog zur Anlagenkonfiguration 9 wird auch hier die Anlage bei Zweikreisanlage mit 2 Solar- Überschreiten der eingestellten Temperaturdifferenz zwischen speicher mit Speichervorrang- Kollektor und Solarspeicher zunächst im Bypass betrieben. regelung Bypass- Maßgeblich ist dabei die Temperatur des Vorrangspeichers. schaltung Wenn dann die am Bypassfühler erfasste Temperatur zur (Aufbau siehe Seite 25)

  • Seite 14: Elektrischer Anschluss

    Elektrischer Anschluss Anschluss Ausgänge (230V) Solarkreispumpe SKP1 Hier wird die Solarkreispumpe (Anlagen mit einer Solarkreis- pumpe) bzw. die Solarkreispumpe 1 (Anlagen mit 2 Solarkreis- pumpen) angeschlossen. Ausgang A1 Der Ausgang A1 ist abhängig von der gewählten Anlagen- konfiguration unterschiedlich belegt: Konfiguration 3,5,7: Solarkreispumpe 2 Konfiguration 2,4,6,8,11: elektrisches Ventil 1 Konfiguration 9,10: 3-Wegeumschaltventil 1...
  • Seite 15 Konfiguration 5,6,7,8: Kollektorfühler Kollektorfeld 2 Konfiguration 2: Pufferfühler Konfiguration 9,10,11: Bypassfühler Bei Konfiguration 1 ist der Eingang nicht belegt. eBus Beim Einsatz des Solarmoduls SM2 innerhalb eines Wolf- Regelungssystems werden die einzelnen Komponenten über eBus miteinander verbunden. Empfohlene Leitungen H005VV 3x1,0 mm²...
  • Seite 16 Elektrischer Anschluss Anlagenkonfiguration 1: Einkreisanlage Solarfühler Rücklauf- Speicher fühler SFS1 Netz 230VAC Solarfühler Durchfluss- Kollektor geber DFG SFK1 Solarkreis- pumpe SKP1 Kollektor Solarspeicher 3061593_0707...
  • Seite 17 Elektrischer Anschluss Anlagenkonfiguration 2: Einkreisanlage mit Rücklaufanhebung zur Heizungs- unterstützung Solarfühler Rücklauf- Speicher fühler SFS1 Netz Umschaltventil 230VAC 3WUV Solarfühler Pufferfühler Kollektor SFK1 Solarkreis- Zirkulations- pumpe SKP1 pumpe ZKP (optional) Kollektor Rücklauf Heizkreise Heizungs- rücklauf Zum Kessel Solarspeicher 3061593_0707...
  • Seite 18 Elektrischer Anschluss Anlagenkonfiguration 3: Zweikreisanlage mit 2 Solarspeicher im Speicher- parallelbetrieb Solarfühler Rücklauf- Speicher 1 fühler Solarkreis- SFS1 Netz pumpe SKP2 230VAC Solarfühler Durchfluss- Solarfühler Kollektor geber DFG Speicher 2 SFK1 SFS2 Solarkreis- Zirkulations- pumpe SKP1 pumpe ZKP (optional) Kollektor Solarspeicher 1 Solarspeicher 2 3061593_0707...
  • Seite 19 Elektrischer Anschluss Anlagenkonfiguration 4: Zweikreisanlage mit 2 Solarspeicher im Speichervor- rangregelung Solarfühler Rücklauf- Speicher 1 fühler SFS1 Netz Umschaltventil 230VAC 3WUV Solarfühler Durchfluss- Solarfühler Kollektor geber DFG Speicher 2 SFK1 SFS2 Solarkreis- Zirkulations- pumpe SKP1 pumpe ZKP (optional) Kollektor Solarspeicher 1 Solarspeicher 2 3061593_0707...
  • Seite 20 Elektrischer Anschluss Anlagenkonfiguration 5: Zweikreisanlage mit 2 Solarspeicher und 2 Solarkreis- pumpen Solarfühler Rücklauf- Speicher 1 fühler Solarkreis- SFS1 Netz pumpe SKP2 230VAC Solarfühler Durchfluss- Solarfühler Kollektor geber DFG Kollektor Kollektorfeld 1 Kollektorfeld 2 SFK1 SFS2 Solarkreis- Zirkulations- pumpe SKP1 pumpe ZKP (optional) Kollektorfeld...
  • Seite 21 Elektrischer Anschluss Anlagenkonfiguration 6: Zweikreisanlage mit 2 Kollektorfelder und einer Solarkreispumpe Solarfühler Rücklauf- Speicher 1 fühler SFS1 Netz Elektrisches Elektrisches 230VAC Ventil el. V1 Ventil el. V2 Solarfühler Durchfluss- Solarfühler Kollektor geber DFG Kollektor Kollektorfeld 1 Kollektorfeld 2 SFK1 SFS2 Solarkreis- Zirkulations- pumpe SKP1...
  • Seite 22 Elektrischer Anschluss Anlagenkonfiguration 7: Zweikreisanlage mit 2 Kollektorfelder, 2 Solarspeicher mit Speichervorrangregelung und 2 Solarkreispumpen Solarfühler Solarfühler Speicher 1 Speicher 2 Solarkreis- SFS1 SFS2 Netz pumpe SKP2 Umschaltventil 230VAC 3WUV Solarfühler Solarfühler Kollektor Kollektor Kollektorfeld 1 Kollektorfeld 2 SFK1 SFS2 Solarkreis- Zirkulations- pumpe SKP1...
  • Seite 23 Elektrischer Anschluss Anlagenkonfiguration 8: Zweikreisanlage mit 2 Kollektorfelder, 2 Solarspeicher mit Speichervorrangregelung und einer Solarkreispumpe Solarfühler Solarfühler Speicher 1 Speicher 2 SFS1 SFS2 Netz Elektrisches Elektrisches 230VAC Ventil el. V1 Ventil el. V2 Solarfühler Solarfühler Kollektor Kollektor Kollektorfeld 1 Kollektorfeld 2 SFK1 SFS2 Solarkreis-...
  • Seite 24 Elektrischer Anschluss Anlagenkonfiguration 9: Einkreisanlage Bypassschaltung Solarfühler Speicher 1 SFS1 Netz Umschaltventil 230VAC 3WUV Solarfühler Bypassfühler Kollektor SFK1 Solarkreis- Zirkulations- pumpe SKP1 pumpe ZKP (optional) Kollektorfeld Solarspeicher 3061593_0707...
  • Seite 25 Elektrischer Anschluss Anlagenkonfiguration 10: Zweikreisanlage mit 2 Solarspeicher mit Speichervor- rangregelung und Bypassschaltung Solarfühler Solarfühler Speicher 1 Speicher 2 SFS1 SFS2 Netz Umschaltventil Umschaltventil 230VAC 3WUV1 3WUV2 Solarfühler Bypassfühler Kollektor SFK1 Solarkreis- Zirkulations- pumpe SKP1 pumpe ZKP (optional) Kollektor Solarspeicher 1 Solarspeicher 2 3061593_0707...
  • Seite 26 Elektrischer Anschluss Anlagenkonfiguration 11: Zweikreisanlage mit 2 Solarspeicher im Speicher- parallelbetrieb mit Bypassschaltung Solarfühler Solarfühler Speicher 1 Speicher 2 SFS1 SFS2 Netz Elektrisches Elektrisches 230VAC Ventil el. V1 Ventil el. V2 Bypassfühler Solarfühler Kollektor SFK1 Solarkreis- pumpe SKP1 Umschaltventil 3WUV1 Kollektor Solarspeicher 1 Solarspeicher 2...

  • Seite 27: Parameterliste

    Parameterliste Alle Parameter können über das Bedienmodul BM oder BM-Solar eingestellt werden. Beim BM erfolgt der Zugriff über die 2. Bedienebene in der Menüebene „Fachmann → Solar“ (siehe Bedienungsanleitung BM). Beim BM-Solar kann durch Betätigen des Drehknopfes in die Parameterebene gewechselt werden (siehe Bedienungs- anleitung BM-Solar).

  • Seite 28: Parameterbeschreibung

    Parameterbeschreibung Vorbemerkung Bei Anlagen mit nur einem Speicher gilt: Solarspeicher = Solarspeicher 1 SOL01 / P01 Am SM2 werden die Kollektortemperatur und die Einschaltdifferenz Speichertemperatur des Solarspeichers 1 im unteren Solarspeicher 1 Speicherbereich auf Höhe des solaren Wärmetauschers erfasst. Die Ladung des Solarspeicher 1 wird aktiviert, wenn die Kollektortemperatur die Speichertemperatur um die Einschaltdifferenz überschritten hat:...

  • Seite 29: Sperrung Der Antilegionellenfunktion

    Zuordnung Wolf-Regelungssystem relevant. Solarspeicher 1 Dabei können im Gesamtsystem bis zu 8 Speicher und mehrere Bedienmodule BM existieren. In Verbindung mit dem Solarmodul SM2 SOL17 / P17 können maximal 2 Speicher als Solarspeicher eingesetzt werden. Zuordnung Um die Funktionen „Sperrung der Speichernachladung“ oder Solarspeicher 2 „Sperrung der Antilegionellenfunktion“...
  • Seite 30 Parameterbeschreibung Beispiel für Speicherzuordnung: optional BM-Solar BM-Solar Wolf- Heizgerät Speicher Solar- Solar- am BM0 speicher 1 speicher 2 am BM1 am BM2 Hinweis: MM = Mischermodul In diesem Beispiel ist der Solarspeicher 1 dem Bedienmodul mit der Adresse 1 (BM1) zugeordnet und der Solarspeicher 2 dem Bedienmodul mit der Adresse 2 (BM2).
  • Seite 31 SOL10 / P10 = 0: Medium = Wasser SOL10 / P10 = 1: Medium = Wolf-spezifische Wärmeträger- flüssigkeit SOL11 / P11 Im Solarmodul SM2 ist eine Busspeisung integriert, um andere Busspeisung Busteilnehmer, wie beispielsweise ein Bedienmodul zu versor- gen. Die Funktionsweise kann parametriert werden:...
  • Seite 32 Anschlusses zu den einzelnen Anlagenkonfigurationen dargestellt (Kapitel „Elektrischer An- schluss“). * Bei der Verwendung des SM2 mit dem Anschluss-Set Solar CGS / CGW / CGI (Art.-Nr. 27 44 465) muss ebenfalls die Anlagenkonfiguration 2 gewählt werden. 3061593_0707...
  • Seite 33 Parameterbeschreibung SOL13 / P13 Bei den Anlagenkonfigurationen 1,2,4,6,8,9,10,11 kann die Solar- Drehzahlregelung Pumpe kreispumpe drehzahlgeregelt betrieben werden. SOL13 / P13 = 1 → Drehzahlregelung aktiv SOL13 / P13 = 0 → Drehzahlregelung nicht aktiv (Werkseinstellung) Bei aktivierter Drehzahlregelung wird die Drehzahl und damit die Leistung der Solarkreispumpe bei geringer werdender Temperatur- differenz zwischen Kollektor- und Speichertemperatur ange- passt.
  • Seite 34 Parameterbeschreibung SOL16 / P16 Bei Anlagen mit 2 Speichern wird hier die maximale maximale Speichertemperatur für den Solarspeicher 2 eingestellt. Die Funktion ist analog Parameter SOL06 / P06 (maximale Speichertemperatur Solarspeicher 2 Speichertemperatur Solarspeicher 1): Das Wasser im Solarspeicher 2 wird bis zur maximalen Speicher- temperatur erwärmt.
  • Seite 35 Parameterbeschreibung SOL22 / P22 Bei den Anlagenkonfigurationen 3 und 11 werden die beiden Einschaltdifferenz Solarspeicher im Speicherparallelbetrieb betrieben. Speicherparallelbetrieb Steigt während der Ladung des Vorrangspeichers die Temperaturdifferenz zwischen Kollektor und Vorrangspeicher über den eingestellten Wert, wird der nachrangige Speicher parallel zum Vorrangspeicher beladen: Kollektortemperatur >...
  • Seite 36 Bei aktivierter Röhrenkollektorfunktion ist daher für eine entsprechende Kaltwasserbeimischung des Brauchwas- sers zu sorgen (Verbrühungsgefahr). SOL28 / P28 Bei Anlagen, die mit Wasser anstatt der Wolf-spezifischen Frostschutzfunktion Wärmeträgerflüssigkeit befüllt sind, kann eine Frostschutz- funktion aktiviert werden (Anwendung in südlichen Ländern):...

  • Seite 37: Zusatzfunktionen

    Speichernachladung eines Wolf-Regelungssystem betrieben wird. „Solarer Kesselstopp“ Ist in den letzten 24 Stunden vor 14 Uhr eine Solarladung erfolgreich beendet worden (am SM2 gemessene Speicher- temperatur > Speichersolltemperatur), wird die Speichersoll- temperatur am zugehörigen BM sofort auf Warmwasserminimal- temperatur gesetzt.

  • Seite 38: Pumpenstillstandschutz

    Zusatzfunktionen Antilegionellenfunktion einmal pro Woche Die Antilegionellenfunktion über das Heizgerät wird gesperrt, wenn am Tag der Durchführung der Antilegionellenfunktion oder am Tag zuvor bis 18:00 Uhr für eine Stunde die über den Solarspeicherfühler erfasste Speichertemperatur auf über 65°C gehalten wurde. Zirkulationspumpe Bei den Anlagenkonfigurationen 2, 3, 4, 5, 6, 7, 9, 10 kann am Ausgang A3 eine Zirkulationspumpe angeschlossen werden.

  • Seite 39: Fehlercodes

    Fehlercodes Wird im SM2 eine Störung erkannt, blinkt die rote LED und der Fehlercode des Solarmoduls erscheint im zugehörigen BM oder BM-Solar. Beim Einsatz des SM2 in einem Wolf-Regelungs- system erscheint der Fehlercode zusätzlich im zentralen Bedienmodul BM mit der Adresse 0.

  • Seite 40: Fühlerwiderstände

    Fühlerwiderstände Solarfühler Solarspeicher 1 (SFS 1) Fühlerwiderstände Solarfühler Solarspeicher 2 (SFS 2) Rücklauffühler (RLF) Bypassfühler (BPF) Pufferfühler (PF) Temp. Widerst. Temp. Widerst. Temp. Widerst. Temp. Widerst. °C °C °C °C 51393 8233 1870 48487 7857 1800 45762 7501 1733 43207 7162 1669 40810...

  • Seite 41: Technische Daten

    Technische Daten Technische Daten Versorgungsspannung ..........230 VAC (+10/-15%) / 50Hz Leistungsaufnahme Elektronik ........< 8 VA max. Belastung Ausgänge ..........1 A Schutzart nach EN 60529 ..........IP 30 Schutzklasse ..............I I zul. Umgebungstemperatur im Betrieb ......0 bis 50°C zul.

  • Seite 42: Notizen

    Notizen 3061593_0707...
  • Seite 43 Notizen 3061593_0707...
  • Seite 44 Wolf GmbH · Postfach 1380 · 84048 Mainburg · Tel. 08751/74-0 · Fax 08751/741600 · Internet: www.wolf-heiztechnik.de WOLF Klima- und Heiztechnik GmbH · Eduard-Haas-Str. 44 · 4034 Linz · Tel. 0732/385041-0 · Internet: www.wolf-heiztechnik.at 3061593_0707...
