) b
) e
) c
d
2
)
3
4
d
)
d
)
) f
12
) c

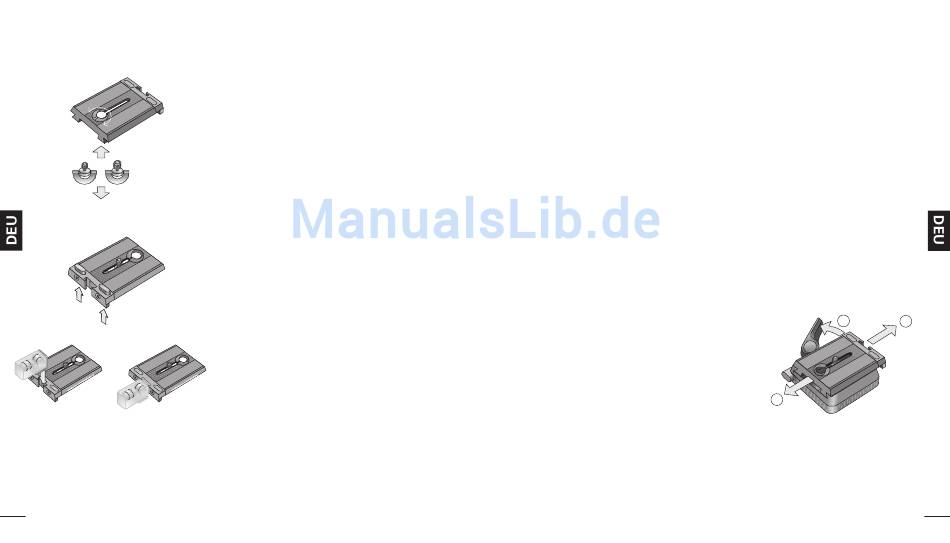

9. Bedienung der Justierplatte MX 492
Modell MB 8.5
• Wechsel der 1/4" Kameraschraube:
Drehen Sie mit einem Schraubendreher oder
einer Münze den Verschluss auf der Oberseite
der Justierplatte in die geöffnete Stellung.
Wechseln Sie nun die Kameraschraube 1/4"
gegen 3/8" und verdrehen Sie anschließend die
) f
Sicherung auf der Justierplatte.
• Verdrehschutz für Hochformataufnahmen:
Drücken Sie hierzu die auf der Rückseite be-
findlichen Verdrehstifte nach oben. Befestigen
Sie nun die Kamera so, dass die Rückseite Ihrer
Kamera an den beiden Verdrehstiften ansteht.
• Anbringen der Wasserwaage:
Für viele Aufnahmesituationen ist der Einsatz
einer Wasserwaage sehr hilfreich, oftmals sogar
unentbehrlich. Stecken Sie hierzu einfach die
CULLMANN Wasserwaage CX678 in die
d
3
)
d
4
)
dafür vorgesehene Aufnahme an der Justier-
platte (Einsteckformatierung beachten).
) g
10. Verschieben der Justierplatte MX 492
Modell MB 8.5
Besonders in der Makrofotografie, aber auch für
Landschafts- und Architekturfotografie, ist das
Verschieben der Kamera auf dem Kugelkopf eine
hilfreiche Unterstützung. So bleibt das Stativ
in der gewählten Position und der gewünschte
Verstellbereich wird über die Justierplatte vor-
) g
genommen.
Bitte beachten:
Zum Verschieben der Platte muss der Entriege-
lungsknopf nicht betätigt werden. Dies ist nur
notwendig, wenn Sie die Justierplatte aus der
Schnellkupplungseinheit entnehmen möchten.
• Öffnen Sie nur den Verriegelungshebel und
drücken Sie nicht den Entriegelungsknopf.
• Die Justierplatte ist nun weiterhin gegen das
Herausnehmen gesichert, lässt sich jedoch
verschieben.
• Zum entgültigen Verriegeln der Justierplatte
drücken Sie einfach den Verriegelungshebel
wieder in die Ausgangsposition zurück.
• Bei der Verwendung von CULLMANN MAGNESIT
Justierplatten verhindert ein Sicherungsstift das
unbeabsichtigte Herausschieben der Platte aus
der Schnellkupplungseinheit.
Bitte beachten Sie, dass bei der Verwendung
von Kameraplatten anderer Hersteller, die
Sicherung gegen das Herausschieben der Justier-
platte nicht funktioniert.
1
) a
Verriegelungshebel
1
2
2
a
1
)
Entriegelungs-
knopf
13
