6

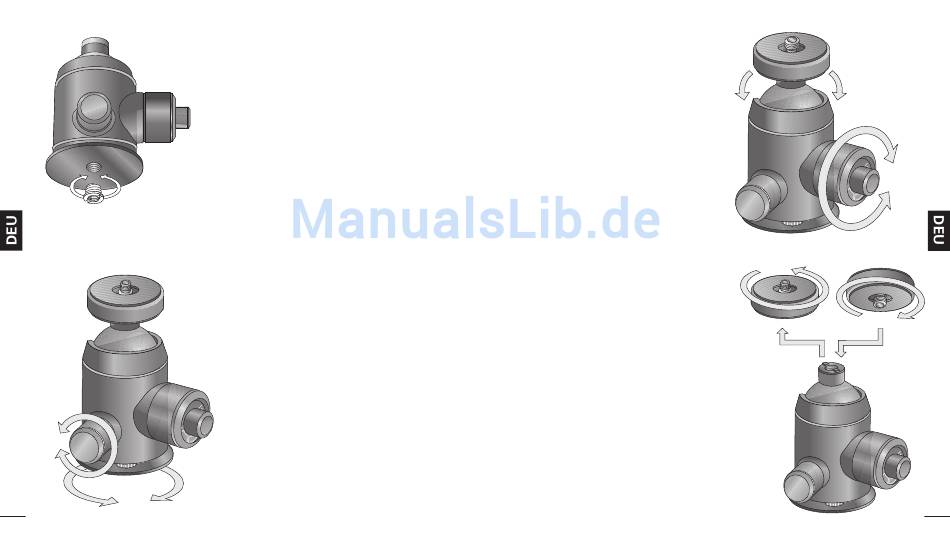

1. Befestigung am Stativ
Alle MAGNESIT MB Modelle
Auf der Unterseite Ihres Kugelkopfs befindet
sich zur Befestigung des Kugelkopfs ein 3/8"
Anschlussgewinde.
• Sollte Ihr Stativ über eine 1/4" Befestigungs-
schraube verfügen, so drehen Sie bitte das
mitgelieferte Reduziergewinde 3/8"- 1/4"
in das Anschlussgewinde Ihres Kugelkopfes.
• Klemmen Sie als nächstes den Horizontalweg
Ihres Kugelkopfes und drehen Sie nun den
Kugelkopf im Uhrzeigersinn auf Ihr Stativ.
2. Feststellen des Horizontalweges
Alle MAGNESIT MB Modelle
• Zum Feststellen des Horizontalweges, drehen
Sie bitte den Feststellknopf – im Uhrzeigersinn.
• Um die Klemmung des Horizontalweges zu
lösen, drehen Sie den Feststellknopf entgegen
dem Uhrzeigersinn.
• Sie können den Kugelkopf nun um 360° drehen.
Die Skala ist in Teilstriche á 5° unterteilt und
bietet Ihnen somit eine feine Verstellung im
Horizontalbereich.
3. Arretierung der Kugel
Alle MAGNESIT MB Modelle
• Zum Lösen der Kugelarretierung drehen Sie
bitte den Feststellknopf entgegen dem Uhr-
zeigersinn. Die Kugel ist nun komplett geöffnet
und lässt sich in die gewünschte Aufnahme-
position bewegen.
• Um die gewählte Position der Kugel zu arretie-
ren, drehen Sie bitte den Feststellknopf im
Uhrzeigersinn.
4. Wechselteller mit 1/4"- 3/8"
Kameraschraube
Modell MB 2.1 / MB 4.1 / MB 6.1
Zur Befestigung Ihrer Kamera am Kugelkopf
überprüfen Sie bitte die Größe des Anschluss-
gewindes Ihrer Kamera.
• Zum Wechseln der Kameraschraube von 1/4"
auf 3/8", drehen Sie den Wechselteller entgegen
dem Uhrzeigersinn vom Kugelkopf ab.
• Drehen Sie den Wechselteller um 180°, und
schrauben Sie diesen im Uhrzeigersinn wieder
auf den Kugelkopf zurück.
Schließen
Öffnen
1/4"
3/8"
7
