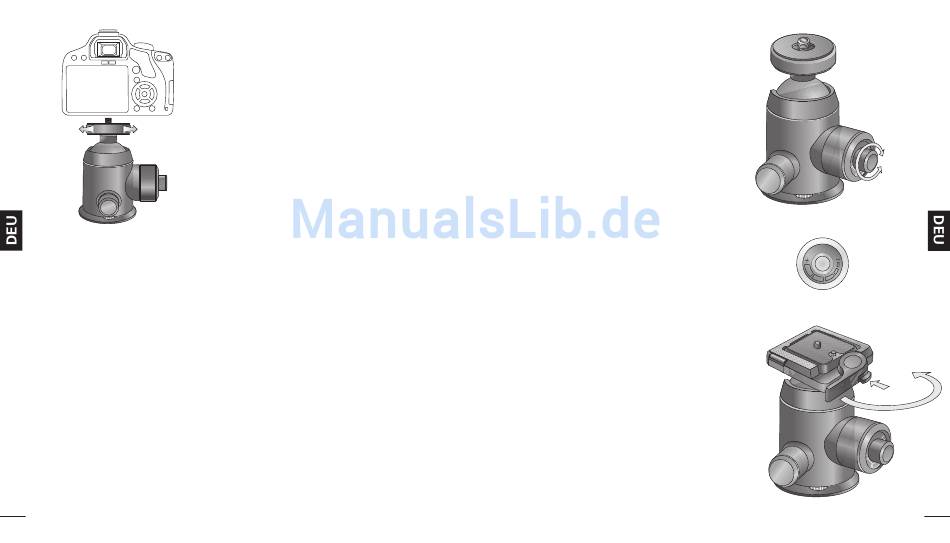

5. Befestigung der Kamera
am Wechselteller
• Bitte klemmen Sie zuerst den Horizontalweg fest.
• Öffnen Sie danach die Kugelarretierung.
• Drehen Sie nun die Kameraschraube des Wech-
seltellers in das Stativgewinde Ihrer Kamera ein,
bis diese fest auf dem Wechselteller montiert ist.
Schrauben Sie nun den Wechselteller mit der
montierten Kamera auf dem Kugelkopf fest.
6. Einstellung der Friktion
Modell MB 4.1 / MB 6.1 / MB 6.3 / MB 8.5
Warum Friktion?
Friktion steht für Reibung und bedeutet die Hem-
mung einer Bewegung.
Beispiel:
Bei der Verwendung eines schweren Zoomob-
jektivs entsteht, bedingt durch Baugröße und
Gewicht, ein erheblicher Gewichtsüberhang aus
Objektiv und Kamera am Kugelkopf. Beim un-
achtsamen Öffnen der Kugelarretierung würden
Kamera und Objektiv nun nach vorne weg kippen.
Als Faustregel gilt, je schwerer und länger das
Objektiv, desto stärker sollte die Friktion der
Kugel eingestellt werden.
• Um die Friktion der Kugel einzustellen, muss die
Arretierung der Kugel geöffnet sein.
• Die Friktion ist in fein abgestimmte Rasterstufen
unterteilt und lässt sich mittels Friktionseinstell-
knopf je nach Bedarf verstellen.
• Wird der Einstellknopf nach links, in Richtung
Minuszeichen (-) gedreht, so nimmt die Stärke
der Friktion ab.
• Dreht man den Einstellknopf nach rechts, in
Richtung Pluszeichen ( + ), erhöht sich die Frikti-
on der Kugel.
Hinweis:
Bitte versuchen Sie nicht mit Gewalt die Friktion
bei geklemmter Kugel zu verstellen. Achten Sie
stets darauf, dass die Kugelarretierung für die
Verstellung der Friktion geöffnet ist, da dies sonst
zu Schäden am Kugelkopf führt.
7. Befestigung der Kamera an MX 445
Modell MB 6.3
• Um die Schnellkupplungsplatte aus der Schnell-
kupplungseinheit zu entnehmen, halten Sie den
Entriegelungsknopf gedrückt und bewegen Sie
gleichzeitig den Verriegelungshebel zum Öffnen
nach hinten.
hohe
Friktion
niedrige
Friktion
starke
schwache
Friktion
Friktion
Öffnen
1)
2)
Drücken
