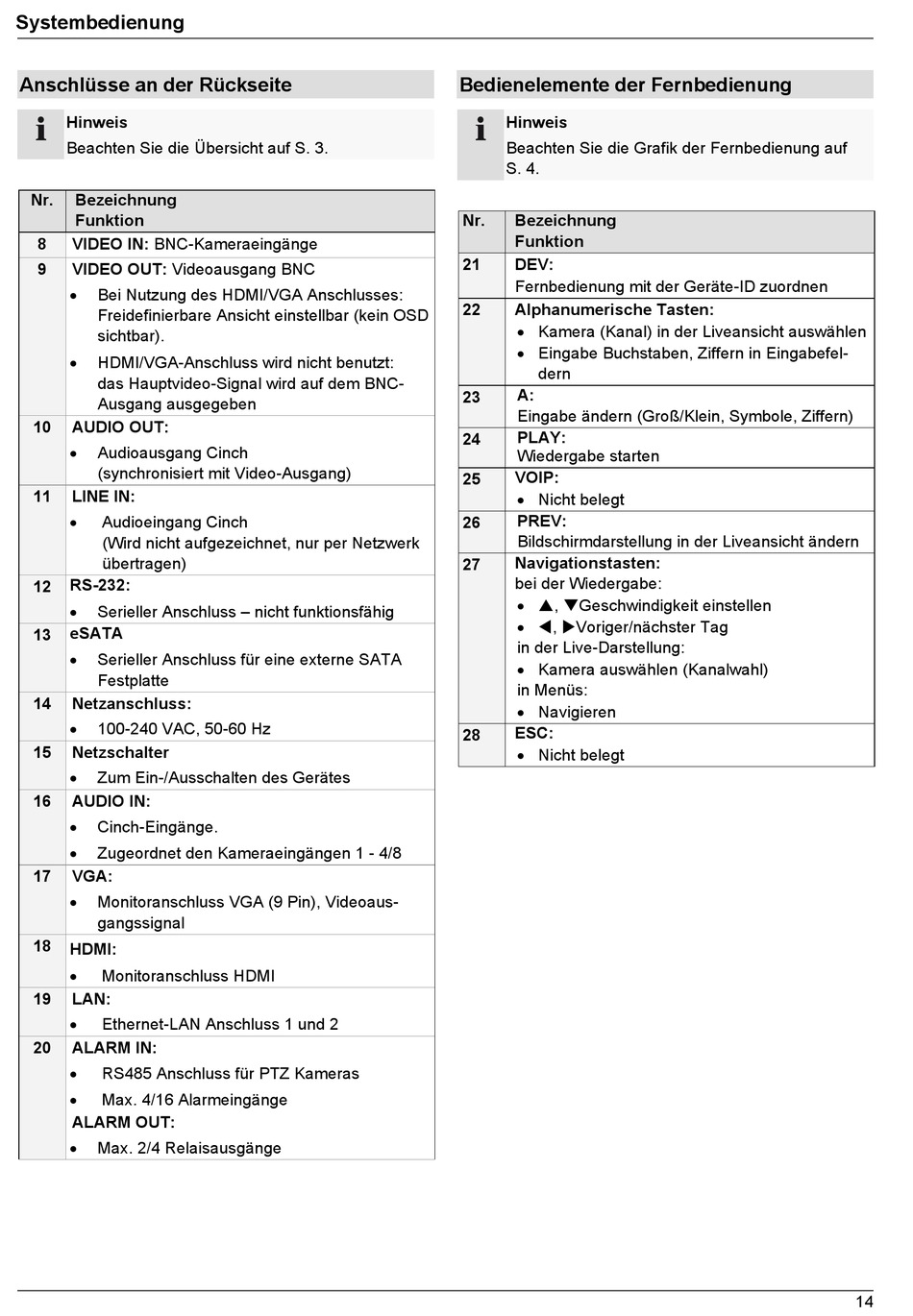

Systembedienung
Anschlüsse an der Rückseite
Hinweis
Beachten Sie die Übersicht auf S. 3.
Nr.
Bezeichnung
Funktion
VIDEO IN: BNC-Kameraeingänge
8
9
VIDEO OUT: Videoausgang BNC
Bei Nutzung des HDMI/VGA Anschlusses:
Freidefinierbare Ansicht einstellbar (kein OSD
sichtbar).
HDMI/VGA-Anschluss wird nicht benutzt:
das Hauptvideo-Signal wird auf dem BNC-
Ausgang ausgegeben
10
AUDIO OUT:
Audioausgang Cinch
(synchronisiert mit Video-Ausgang)
11
LINE IN:
Audioeingang Cinch
(Wird nicht aufgezeichnet, nur per Netzwerk
übertragen)
RS-232:
12
Serieller Anschluss – nicht funktionsfähig
eSATA
13
Serieller Anschluss für eine externe SATA
Festplatte
14
Netzanschluss:
100-240 VAC, 50-60 Hz
15
Netzschalter
Zum Ein-/Ausschalten des Gerätes
16
AUDIO IN:
Cinch-Eingänge.
Zugeordnet den Kameraeingängen 1 - 4/8
17
VGA:
Monitoranschluss VGA (9 Pin), Videoaus-
gangssignal
18
HDMI:
Monitoranschluss HDMI
19
LAN:
Ethernet-LAN Anschluss 1 und 2
20
ALARM IN:
RS485 Anschluss für PTZ Kameras
Max. 4/16 Alarmeingänge
ALARM OUT:
Max. 2/4 Relaisausgänge
Bedienelemente der Fernbedienung
Hinweis
Beachten Sie die Grafik der Fernbedienung auf
S. 4.
Nr.
Bezeichnung
Funktion
21
DEV:
Fernbedienung mit der Geräte-ID zuordnen
22
Alphanumerische Tasten:
Kamera (Kanal) in der Liveansicht auswählen
Eingabe Buchstaben, Ziffern in Eingabefel-
dern
A:
23
Eingabe ändern (Groß/Klein, Symbole, Ziffern)
PLAY:
24
Wiedergabe starten
VOIP:
25
Nicht belegt
PREV:
26
Bildschirmdarstellung in der Liveansicht ändern
Navigationstasten:
27
bei der Wiedergabe:
, Geschwindigkeit einstellen
, Voriger/nächster Tag
in der Live-Darstellung:
Kamera auswählen (Kanalwahl)
in Menüs:
Navigieren
ESC:
28
Nicht belegt
