DIVAR AN 3000 / DIVAR AN 5000
3
Schnellinstallation
Um das Gerät betriebsbereit zu machen, führen Sie die folgenden Schritte zur
Schnellinstallation aus:
1.
2.
3.
4.
Nach Abschluss dieser Ersteinrichtung ist das System betriebsbereit, und eine Liveanzeige der
Kameraansichten wird angezeigt. Falls gewünscht, können Sie die Einstellungen später über
die Menüs oder durch Wiederherstellung der Werkseinstellungen ändern. Sie können auch den
Startassistenten erneut ausführen.
3.1
Anschlüsse

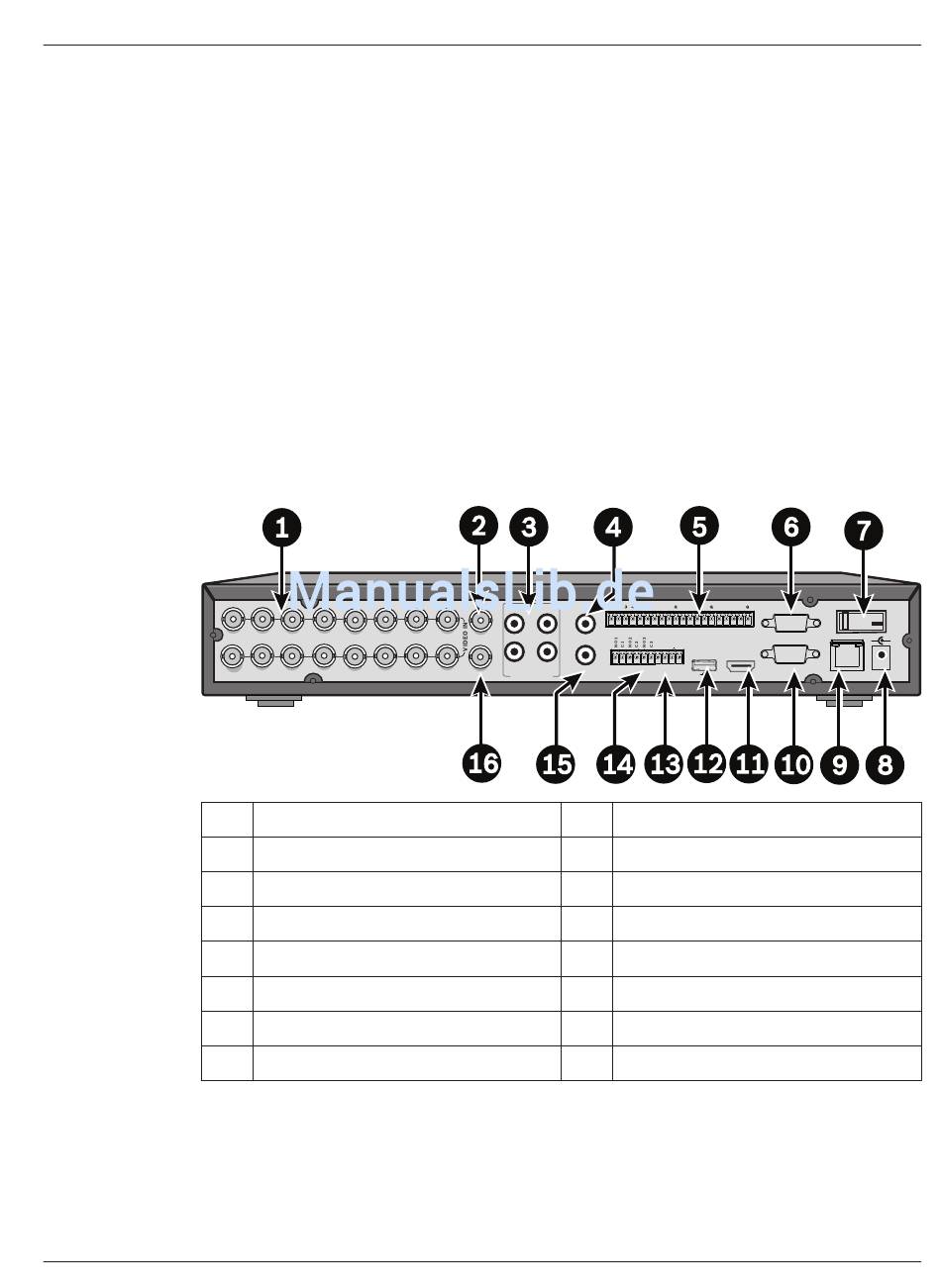

Anschlüsse auf der Rückseite des DIVAR 3000 (16-Kanal-Version)
Bosch Security Systems
Stellen Sie alle Hardware-Verbindungen her; siehe Anschlüsse, Seite 11.
Schalten Sie das System ein; siehe Einschalten, Seite 15.
Melden Sie sich an; siehe Anmelden, Seite 16.
Führen Sie eine korrekte Konfiguration der Systemsoftware mit dem Startassistenten
durch (dieser wird angezeigt, wenn das Gerät zum ersten Mal gestartet wird); siehe
Startassistent, Seite 17.
2
4
6
8
12
10
1
3
7
11
5
9
1 Kameraeingänge
2 CVBS-Ausgang – Monitor A
3 Audioeingänge
4 Audioausgang
5 Alarmeingänge
6 RS232-Anschluss zur Dome-Steuerung
7 Netzschalter (Ein/Aus)
8 Anschluss für 12-VDC-Stromversorgung
Kurzanleitung zur Installation
14
16
CVBS MON. A
AUDIO OUT
2
4
1
3
MIC IN
13
15
CVBS MON. B
AUDIO IN
10 VGA-Ausgang – Monitor A
11 HDMI-Ausgang – Monitor A
12 USB-Anschluss
13 RS-485-Anschluss zur Dome-Steuerung
14 Alarmausgänge
15 Mikrofoneingang
16 CVBS-Ausgang (Monitor B)
Schnellinstallation | de
5 6 7 8
9 10 11 12
13 14 15 16
ALARM IN
+ _
G
G
VGA MON.A
ALARM OUT
RS-485
HDMI MON.A
9 RJ45-Ethernet-Anschluss
2013.11 | 1.1 | AM18-Q0668
11
ON
OFF
0
+
-
RS-232
ETHERNET
12VDC
