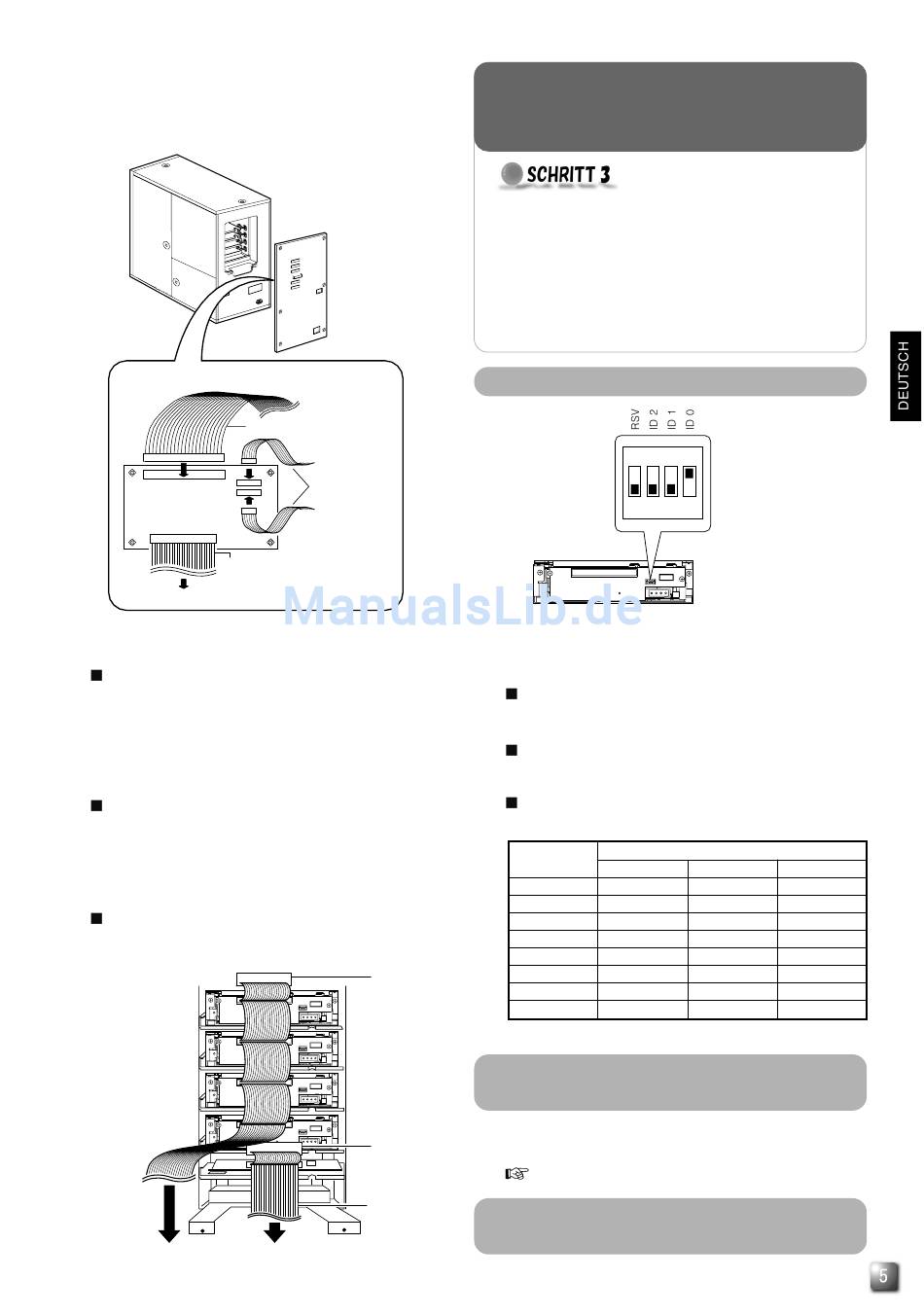

< SE-LVD-Karte >
3.
50p
2.
68p
4.
Internes SCSI (LVD)-Kabel
An jedes Laufwerk
2.
Schließen Sie die beiden LVD-Stromversorgungskabel (6-
polig) an die SE-LVD-Karte an.
Beide Kabel sind mit identischen Steckerausführungen
ausgerüstet und können dementsprechend beliebig an
einen der Anschlüsse der SE/LVD-Karte angebracht
werden.
3.
Schließen Sie das interne SCSI (SE)-Kabel (50-polig) an
die SE-LVD-Karte an.
Das andere Ende des internen SCSI (SE)-Kabels ist an
d i e B i bl i o t h e k - S C S I - K a r t e i n d e r B i bl i o t h e k
anzuschließen.
4.
Schließen Sie das interne SCSI (LVD)-Kabel (68-polig) an
die Laufwerke an.
Das andere Ende des internen SCSI (LVD)-Kabels ist
an die SE-LVD-Karte anzuschließen.
Internes SCSI-Kabel (ca. 1,0 m)
< Innenansicht der Bibliothek >
An SE-LVD-Karte
<With the MC-8100LU>
Internes SCSI (SE)-Kabel
6p
LVD-
Stromversorgungskabel
6p
Terminator
Laufwerk 4
Laufwerk 3
Laufwerk 2
Laufwerk 1
Terminator
Bibliothek-SCSI-Karte
Internes SCSI
(SE)-Kabel
EINRICHTEN
●
Stellen Sie die SCSI-ID-Nr. für das MC-BL10U ein
und schließen Sie die Tür der CD/DVD-Bibliothek.
Sie müssen unbedingt die Stromversorgung der CD/
DVD-Bibliothek ausschalten, bevor Sie mit der
Einstellung der DIP-Schalter beginnen.
Angaben zur Grundeinstellung ab Werk siehe den
Abschnitt "SCSI ID Nr. SETTING" in der zur CD/DVD-
Bibliothek gehörigen Bedienungsanleitung.
So stellen Sie den DIP-Schalter ein
ON
1
<MC-BL10U DIP-Schalter-Einstellung an der Rückseite>
1.
ID2, ID1, ID0: Einstellung der SCSI-ID-Nr. für jedes Laufwerk.
Achten Sie darauf, keine SCSI-ID Nr. zu verwenden, die
bereits einem anderen SCSI-Peripheriegerät des
gleichen Busses zugewiesen wurde.
Dem MC-BL10U muss eine der SCSI ID-Nummern 0
bis 7 zugewiesen werden. Die Nummern 8 bis 15 sind
ungeeignet.
RSV: Nicht verfügbar.
<SCSI-ID-Nr.- und DIP-Schalter-Einstellungen>
SCSI ID No.
ID2
0
OFF
1
OFF
*
2
OFF
3
OFF
4
ON
5
ON
6
ON
7
ON
So bringen Sie die Einbaubuchtabdeckung
der CD/DVD-Bibliothek wieder an
1.
Bringen Sie die Einbaubuchtabdeckung mit den zuvor
entfernten Schrauben an.
"So öffnen Sie die Tür der CD/DVD-Bibliothek" auf Seite 3
So schließen Sie die Tür der CD/DVD-
Bibliothek
1.
Schließen Sie die Tür ab.
ON
OFF
2
3
4
(Grundeinstellung ab Werk)
Schalter
ID1
ID0
OFF
OFF
OFF
ON
ON
OFF
ON
ON
OFF
OFF
OFF
ON
ON
OFF
ON
ON
*
: Grundeinstellung ab Werk.
