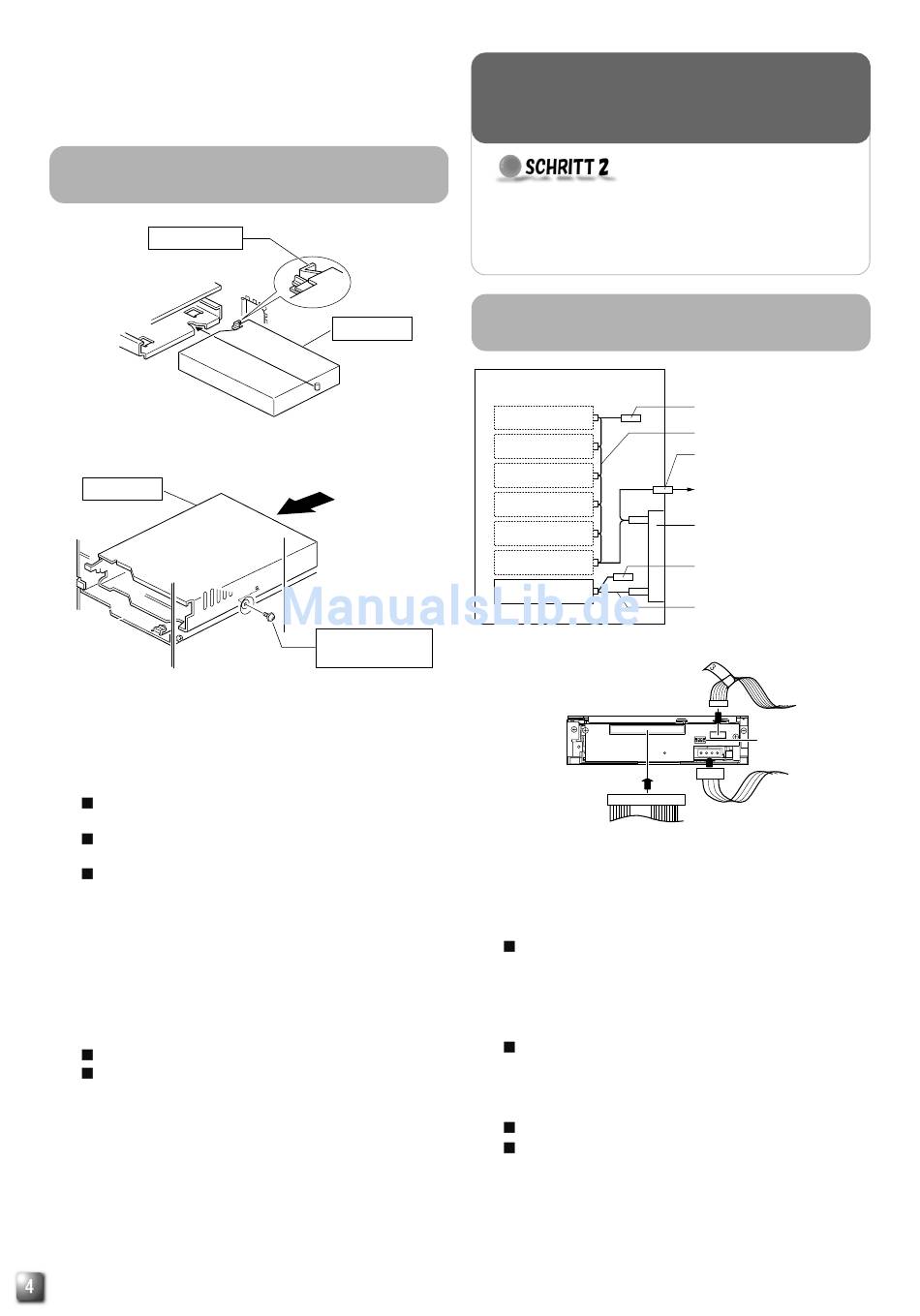

So installieren Sie das MC-BL10U in der
CD/DVD-Bibliothek
Sensorschlitz
1.
<Einbaurichtung von MC-BL10U>
MC-BL10U
<Befestigung von MC-BL10U>
1.
Setzen Sie das MC-BL10U von der Rückseite der CD/DVD-
Bibliothek ein.
Achten Sie darauf, dass hierbei der Sensorschlitz nicht
beschädigt wird.
Achten Sie auf die korrekte Einbaurichtung für das MC-
BL10U.
Achten Sie beim Einsetzen von MC-BL10U darauf, dass
an der Rückseite der CD/DVD-Bibliothek befindliche
Kabel nicht eingeklemmt werden.
2.
Schieben Sie das MC-BL10U langsam ein, bis die seitlich
am MC-BL10U befindliche Montagebohrung auf die
Montagebohrung der Laufwerkbucht ausgerichtet ist.
3.
Befestigen Sie die mitgelieferte Montageschraube in der
Montagebohrung der Laufwerkbucht .
Ziehen Sie die Schraube einwandfrei fest.
Bei einer lose angebrachten Montageschraube kann es
zu Schäden am Laufwerk und/oder der Bibliothek
kommen.
G
MC-BL10U
2.
3.
Laufwerkmonta-
geschraube
ANSCHLÜSSE
●
Schließen Sie das MC-BL10U an die CD/DVD-
Bibliothek an.
Siehe auch die zur CD/DVD-Bibliothek gehörige
Bedienungsanleitung.
So schließen Sie die Kabel an die
Rückseite von MC-BL10U an
Innenansicht
Nicht belegt
Laufwerk 5
Laufwerk 4
Laufwerk 3
Laufwerk 2
Laufwerk 1
Bibliothek-SCSI-Karte
<Anschlussbeispiel MC-BL10U>
1.
SCSI-Kabel
<Rückseite von MC-BL10U>
1.
Schließen Sie das Netzkabel, Steuerkabel und SCSI-Kabel
an die entsprechenden Anschlüsse auf der Rückseite des
MC-BL10U an.
Bei Benutzung des MC-8100LU muß die Kabel-Nr. immer
der Nr. des Laufwerkeinschubs entsprechen, an dem es
angeschlossen ist. Wenn Laufwerke mit dem falschen
E i n s c h u b ve r b u n d e n we r d e n , k o m m t e s z u
Fehlfunktionen.
Bei der Verwendung von Modellausführung MC-8200LU/
8600LU müssen die Steuerkabel verwendet werden, die
seitlich in das Einschubfach geführt werden, in dem MC-
BL10U installiert werden soll.
Überprüfen Sie die Stecker auf einwandfreien Sitz.
Die SCSI-Kabel müssen in Reihe angeschlossen
werden. Der Anschluss für die einzelnen Einbaubuchten
wird im Diagramm dargestellt.
• Der Abschluss des in den Standardmodellen MC-
8100LU/8200LU/8600LU eingebauten SCSI-Kabels
stimmt mit dem physischen Kabelabschluss überein.
Terminator
Internes SCSI (LVD)-Kabel
externer 68-pol. SCSI-Anschluss
An Hostcomputer (SE/LVD)
SE-LVD-Karte
Terminator
Internes SCSI (SE)-Kabel
Steuerkabel
14p
DIP-Schalter
4p
Spannungs-
versorgung
