Achtung!
Digitale Ausgänge sind nicht kurzschluss-
fest!
C
In der im Lieferumfang enthaltenen Soft-
ware GridVis können Funktionen für die
Digital-Ausgänge übersichtlich eingestellt
werden. Für die Verwendung der Soft-
ware GridVis ist eine Verbindung zwischen
UMG 96RM-E und PC über eine Schnitt-
stelle erforderlich.
C
Bei der Verwendung der digitalen Ausgän-
ge als Impulsausgang darf die Hilfsspan-
nung (DC) nur eine max. Restwelligkeit von
5% besitzen.
DC-Anschlussbeispiel
UMG 96RM-E
Digital Ouput 1
Digital Ouput 2
Digital Ouput 3
Digital Ouput 4
Digital Ouput 5

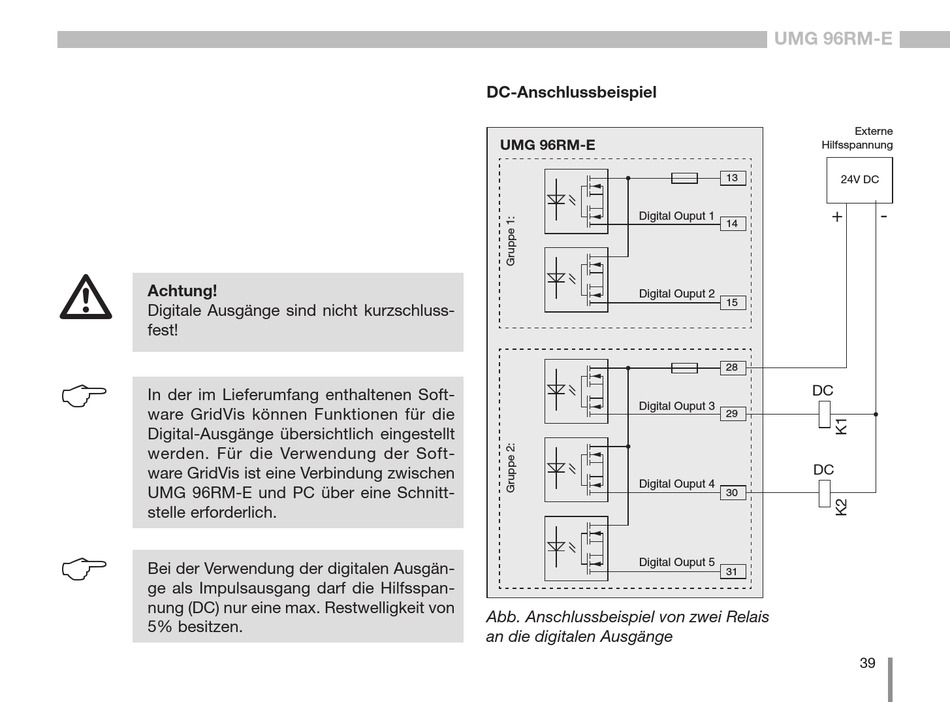

Abb. Anschlussbeispiel von zwei Relais
an die digitalen Ausgänge
UMG 96RM-E
Externe
Hilfsspannung
13
24V DC
+ -
14
15
28
DC
29
DC
30
31
