Hauptkomponenten
Siehe Drucken von Fotos von einem drahtlosen Kommunikationsgerät
(13) Abdeckung des Kartensteckplatzes
Öffnen Sie diese Abdeckung, wenn Sie eine Speicherkarte einsetzen möchten.
Weitere Informationen finden Sie unter
(14)
Verriegelungstaste des Scan-Moduls (Druckmodul-Abdeckung)
Verriegelt das Scan-Modul (Druckmodul-Abdeckung), wenn der Vorlagendeckel geöffnet ist. Diese Taste
bewegt sich nach unten, wenn der Vorlagendeckel geschlossen ist, sodass Sie das Scan-Modul
(Druckmodul-Abdeckung) öffnen können. (Sie müssen nicht auf diese Taste drücken.)
Weitere Informationen über das Scan-Modul (Druckmodul-Abdeckung) finden Sie unter
(Druckmodul-Abdeckung)

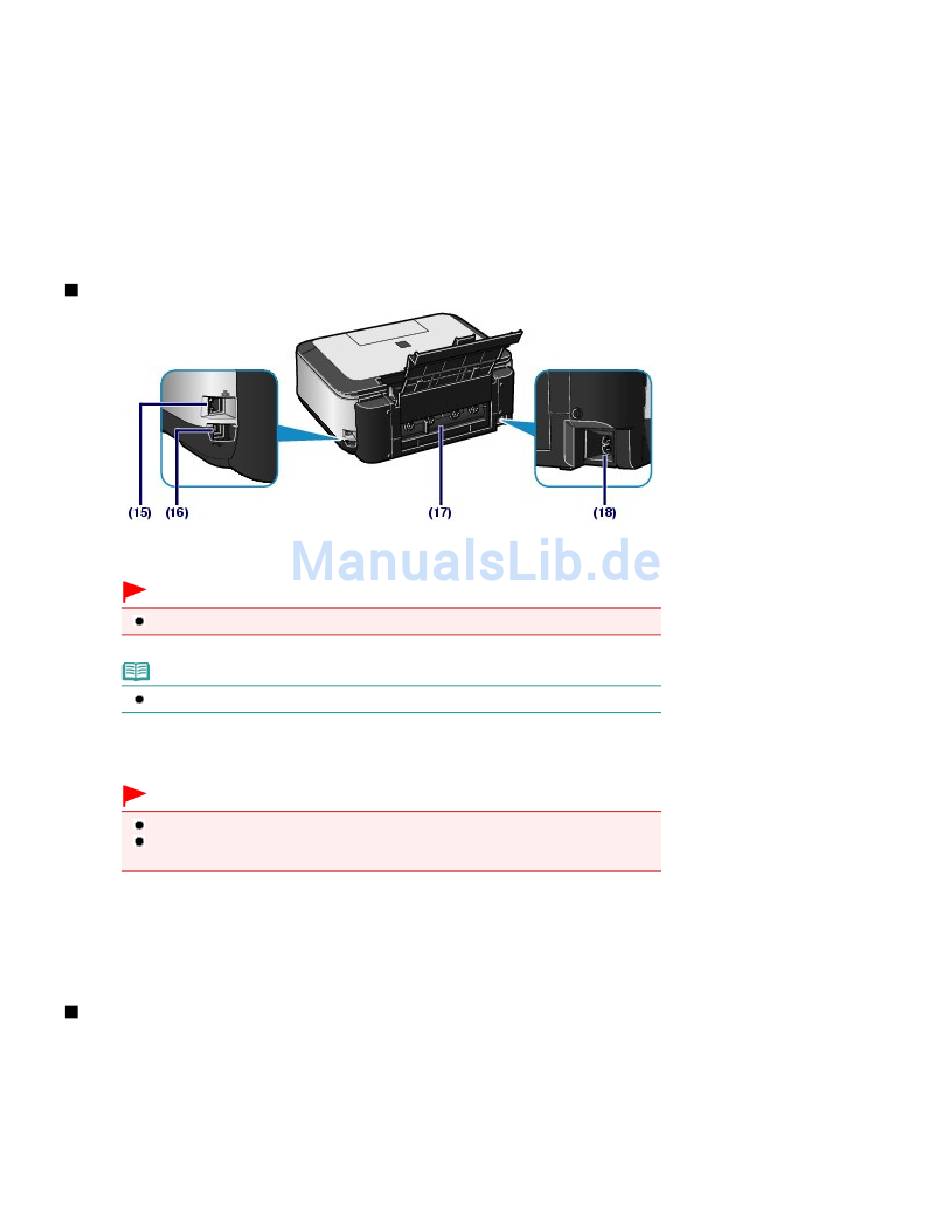

Rückansicht
(15) Anschluss für drahtgebundenes LAN
Schließen Sie hier das LAN-Kabel an, um das Gerät mit einem LAN zu verbinden.
Wichtig
Vermeiden Sie jede Berührung des Metallgehäuses.
Hinweis
Entfernen Sie die LAN-Abdeckkappe, bevor Sie das LAN-Kabel anschließen.
(16) USB-Anschluss
Schließen Sie hier das USB-Kabel zum Anschluss des Geräts an einen Computer an.
Wichtig
Vermeiden Sie jede Berührung des Metallgehäuses.
Das USB-Kabel darf nicht eingesteckt oder abgezogen werden, während das Gerät
druckt oder wenn über den Computer Originale gescannt werden.
(17) Hintere Abdeckung
Nehmen Sie die hintere Abdeckung ab, um gestautes Papier zu entfernen.
(18) Netzkabelanschluss
Schließen Sie hier das mitgelieferte Netzkabel an.

Innenansicht

Einsetzen der Speicherkarte
.
.
.
Scan-Modul
