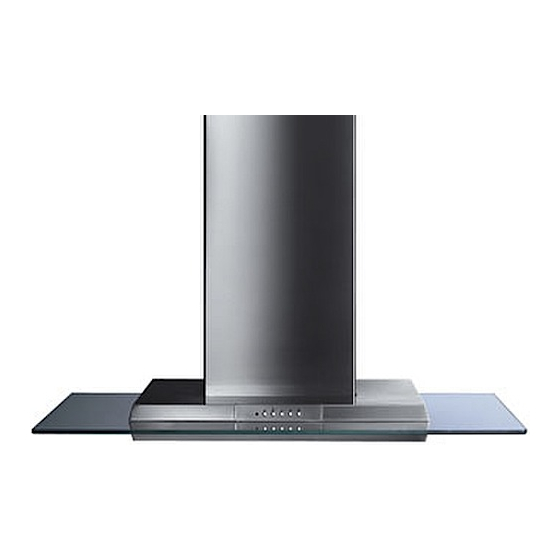

- Seite 1 Libretto Istruzioni Instruction Manual Manuel d’Instructions Bedienungsanleitung Gebruiksaanwijzing Manual de Instrucciones KSEV97X...
-
Seite 2: Inhaltsverzeichnis
Sehr geehrte Damen und Herren, bitte lesen Sie die Bedienungsanleitung aufmerksam durch, damit Sie alle Möglichkeiten und Vorteile Ihrer neuen Dunstabzugshaube voll nutzen können und über lange Zeit hin gute Leistungen erzielen. INHALTSVERZEICHNIS EMPFEHLUNGEN UND HINWEISE CHARAKTERISTIKEN MONTAGE BEDIENUNG WARTUNG... -
Seite 3: Empfehlungen Und Hinweise
EMPFEHLUNGEN UND HINWEISE MONTAGE • Der Hersteller haftet nicht für Schäden, die auf eine fehlerhafte und unsachgemäße Montage zurückzuführen sind. • Der minimale Sicherheitsabstand zwischen Kochmulde und Haube muss 650 mm betragen. • Prüfen, ob die Netzspannung mit dem Wert auf dem im Haubeninneren angebrachten Schild übereinstimmt. -
Seite 4: Charakteristiken
CHARAKTERISTIKEN Platzbedarf Komponenten Pos. Produktkomponenten 14.1 Haubenkörper mit Schaltern,Beleuchtung, Gebläsegruppe,Filter Teleskopkamin bestehend aus: 12a 7.2.1 oberer Kaminteil unterer Kaminteil Flansch mit Ruckstauklappe 14.1 Verlängerung Luftaustritt-Anschlussstück Luftaustritt-Anschlussstück Pos. Montagekomponenten 7.2.1 Befestigungsbügel oberer Kaminteil Bügel Schrauben 4,2 x 44,4 Schrauben 2,9 x 9,5 Dokumentation Bedienungsanleitung... -
Seite 5: Montage
MONTAGE Bohren der Befestigungslöcher und Fixieren der Befestigungsbügel 7.2.1 Nachstehende Linien an die Wand zeichnen: • eine vertikale Linie bis zur Decke oder oberen Begrenzung, und zwar in der Mitte des Bereiches, in dem die Haube montiert werden soll; • eine horizontale Linie mit einem minimalen Abstand von 650 mm zur Kochfläche. •... -
Seite 6: Montage Des Haubenkörpers
Montage des Haubenkörpers • Bevor der Haubenkörper eingehakt wird, die 2 Schrauben Vr bei den Haubenkörper- Anhakpunkten festziehen. • Den Haubenkörper bei den Schrauben 12a einhängen. • Die Halteschrauben 12a definitiv festziehen. • Den Haubenkörper mit Hilfe der Schrauben Vr ausrichten. -
Seite 7: Elektroanschluss
ELEKTROANSCHLUSS • Bei Anschluss der Haube an das Stromnetz muss ein zweipoliger Schalter mit einem Öffnungsweg von mindestens 3 mm zwischengeschaltet werden. Kaminmontage 7.2.1 Oberer Kaminteil • Die beiden seitlichen Schenkel leicht auseinanderbiegen, hinter den Bügeln 7.2.1 einhängen und bis zum Anschlag wieder schließen. -
Seite 8: Bedienung
BEDIENUNG Bedienfeld L Beleucht. Schaltet die Beleuchtung ein und aus. S1 Led Betriebsanzeigelampe. Blinkt 1- mal nach 100 Betriebsstunden der Haube und zeigt an, dass die Fettfilter gewaschen werden müssen. Blinkt 2 - mal nach 200 Betriebsstunden und zeigt an, dass die Fettfilter gewaschen bzw. -
Seite 9: Wartung
WARTUNG Fettfilter SELBSTTRAGENDER METALLFETTFILTER REINIGUNG Rücksetzen der Sättigungsanzeige • Licht und Gebläsemotor abschalten. • Mindestens 3 Sekunden lang die Taste V2 drükken, bis die Leds zur Bestätigung zu blinken beginnen. Filterreinigung • Die Filter sind dann zu reinigen, wenn die Led S1 zu blinken beginnt bzw. -
Seite 10: Beleuchtung
Geruchsfilter (Umluftversion) AUSTAUSCHEN DER AKTIVKOHLE FILTER • Dieser Filter kann weder gewaschen noch wiederverwendet werden und ist auszutauschen, wenn die Led S1 2-mal blinkt bzw. auf jeden Fall alle 4 Monate . Die Sättigungsanzeige erfolgt nur bei laufendem Gebläsemotor. Rücksetzen der Sättigungsanzeige •... - Seite 11 Quest’apparecchio è conforme alla norma europea sulla bassa tensione C.E.E. 73/23 relativa alla sicurezza elettrica e alle norme europee: C.E.E. 89/336 relativa alla compatibilità elettromagnetica e C.E.E. 93/68 relativa alla marcatura CE. This appliance conforms to European Low Voltage Directive 73/23/CEE governing electrical safety, European Directive 89/336/CEE on Electromagnetic Compatibility and Directive 93/68/CEE regarding CE Marking.
