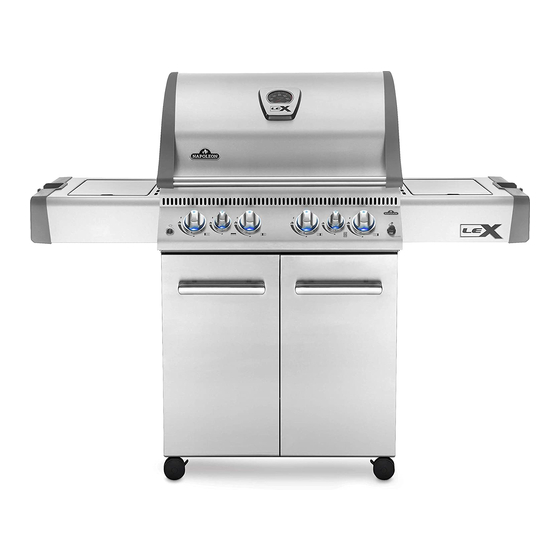

Napoleon LEX 485 Handbuch
  1. Anleitungen
  2. Marken
  3. Napoleon Anleitungen
  4. Grills
  5. LEX 485
  6. Handbuch
Napoleon LEX 485 Handbuch

Napoleon LEX 485 Handbuch

Vorschau ausblenden Andere Handbücher für LEX 485:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

This gas grill must be used only outdoors in a well-ventilated space and must not be used inside a
building, garage, screened-in porch, gazebo or any other enclosed area.
DANGER
IF YOU SMELL GAS:
• Shut off gas to the appliance.
• Extinguish any open flame.
• Open lid.
• If odor continues, keep away from the
appliance and immediately call your gas
supplier or fire department.
Adults and especially children should be alerted to the hazards of high surface temperatures.
Young children should be supervised near the gas grill.
Notice to Installer: Leave these instructions with the grill owner for future reference.
N415-0433CE-GB-DE OCT 09.17
Do not try to light this appliance without
reading the "LIGHTING" instructions section
of this manual.
Do not store or use gasoline or other
flammable liquids or vapors in the vicinity of
this or any other appliance. An L.P. cylinder
not connected for use must not be stored in
the vicinity of this or any other appliance.
If the information in these instructions is
not followed exactly, a fire or explosion may
result, causing property damage, personal
injury or death.
Wolf Steel Europe BV
Poppenbouwing 29-31, 4191 NZ Geldermalsen,
CCI No. 51509970, THE NETHERLANDS
info@napoleongrills.nl
APPLY SERIAL NUMBER LABEL FROM CARTON
Serial No.
XXXXXX000000
MODEL NO.
DO NOT DISCARD
LEX 485
WARNING
www.napoleongrills.com
EN
DE
PG.19
PG.36

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Napoleon LEX 485

Inhaltszusammenfassung für Napoleon LEX 485

  • Seite 1 APPLY SERIAL NUMBER LABEL FROM CARTON Serial No. XXXXXX000000 MODEL NO. PG.19 DO NOT DISCARD PG.36 LEX 485 DANGER WARNING IF YOU SMELL GAS: Do not try to light this appliance without reading the “LIGHTING” instructions section • Shut off gas to the appliance.
  • Seite 2 NAPOLEON. NAPOLEON warrants that components in your new NAPOLEON product will be free from defects in material and workmanship from the date of purchase, for the following period: Aluminum castings / stainless steel base ...........

  • Seite 3: Safe Operating Practices

    Never use natural gas in a unit designed for liquid propane gas. • Never use lighter fluid in a gas grill. • Use charcoal briquettes only with a Napoleon charcoal tray designed for this unit. • Burner controls must be off when turning supply cylinder on. •...
  • Seite 4 DIMENSIONS LEX485-1 GRILL OVERALL DEPTH (WITH REAR BURNER) 70cm OVERALL WIDTH 157cm OVERALL DEPTH 63cm SHELF WIDTH 42cm OVERALL HEIGHT 124cm ([150cm] - LID OPEN) GRILL HEIGHT SHELF HEIGHT 91cm 88cm www.napoleongrills.com N415-0433CE-GB-DE OCT 09.17...

  • Seite 5: Gas Cylinder

    Correct Disposal Of This Product This marking indicates that this product should not be disposed with other household wastes throughout the EU. To prevent possible harm to the environment or human health from uncontrolled waste disposal, recycle it responsibly to promote the sustainable reuse of material resources. To return your used device, please use the return and collection systems or contact the retailer where the product was purchased.

  • Seite 6: Technical Data

    WARNING! • Do not route hose underneath drip pan. • Do not route hose between space in bottom shelf and back panel. • Do not route hose over top of back panel. • Ensure all connections are tightened using two wrenches. Do not use Teflon tape or pipe dope on any hose connection.
  • Seite 7 Bubbles will indicate a gas leak. Either tighten the loose joint or have the part replaced with one recommended by the Napoleon Customer Solutions department and have the grill inspected by a certified gas installer. STOP If the leak cannot be stopped, immediately shut off the gas supply, disconnect it, and have the grill inspected by a certified gas installer or dealer.

  • Seite 8: Lighting Instructions

    Lighting Instructions Side Burner Lights Igniter Centre Left Centre Right Left Burner Rear Burner Burner Burner Right Burner WARNING! Open lid. Off Position WARNING! Ensure all burner controls are in the off position. Turn on the gas supply valve. Main Burner Rear Burner Lighting Side Burner Lighting Lighting...

  • Seite 9: Operating The Grill

    Either trim the fat or reduce temperatures to inhibit this. Should a flare-up occur, move food away from the flames and reduce the heat. Leave the lid open. See Your All Season Grill cookbook by Napoleon for more detailed instructions.
  • Seite 10 Any juices or oils that escape from the food drip onto the charcoal and vaporize into smoke giving the food its delicious grilled taste. The Napoleon infrared burner cooks in the same way. In each burner, 10,000 ports – each with its own tiny flame – cause the surface of the ceramic tile to glow red.
  • Seite 11 This helps it to cook faster and more evenly. To add a trademark taste to your cooking, try adding mesquite-flavoured woodchips to your Napoleon woodchip smoker, optional accessory. Pork chops Medium 6 min. per side Trim off the excess fat before grilling.

  • Seite 12: Cleaning Instructions

    Cleaning The Outer Grill Surface: Do not use abrasive cleaners or steel wool on any painted, porcelain or stainless steel parts of your Napoleon Grill. Doing so will scratch the finish. Exterior grill surfaces should be cleaned with warm soapy water while the metal is still warm to the touch. To clean stainless surfaces, use a stainless steel or a non-abrasive cleaner.

  • Seite 13: Maintenance Instructions

    Maintenance Instructions We recommend this gas grill be thoroughly inspected and serviced annually by a qualified service person. At all times keep the gas grill area free from combustible materials, gasoline and other flammable vapors and liquids. Do not obstruct the flow of ventilation and combustion air. Keep the cylinder enclosure ventilation openings (located on the cart sides and at the front and back of the bottom shelf) free and clear from debris.
  • Seite 14 WARNING! Hose: Check for abrasions, melting, cuts, and cracks in the hose. If any of these conditions exist, do not use the gas grill. Have the part replaced by your Napoleon Grill dealer or qualified gas installer. Aluminum Castings: Clean castings periodically with warm soapy water. Aluminum will not rust, but high temperatures and weathering can cause oxidation to occur on aluminum surfaces.

  • Seite 15: Troubleshooting

    Troubleshooting Problem Possible Causes Solution Low heat / Low flame when valve For propane - improper lighting Ensure lighting procedure is turned to high. procedure. followed carefully. All gas grill valves must be in the off position when the tank valve is turned on.
  • Seite 16 Napoleon dealer to order a replacement burner assembly. Leaking gasket surrounding the Contact your authorized ceramic tile, or a weld failure in Napoleon dealer for instructions the burner housing. on ordering a replacement burner assembly. www.napoleongrills.com N415-0433CE-GB-DE OCT 09.17...

  • Seite 17: Ordering Replacement Parts

    SERIAL NUMBER: (Record information here for easy reference) Before contacting the Customer Solutions Department, check the Napoleon Grills Website for more extensive cleaning, maintenance, troubleshooting and parts replacement instructions at www.napoleongrills.com. Contact the factory directly for replacement parts and warranty claims. Our Customer Solutions Department is available between 9 AM and 5 PM (Eastern Standard Time) at 1-866-820-8686 or by e-mail at grills@napoleonproducts.com.
  • Seite 18 Notes www.napoleongrills.com N415-0433CE-GB-DE OCT 09.17...
  • Seite 19 Gebäude, einer Garage oder einem anderen geschlossenen Bereich. SERIENNUMMER-AUFKLEBER VOM KARTON HIER ANBRINGEN Seriennr. XXXXXX000000 Model-Nr. BITTE SORGFÄLTIG AUFBEWAHREN LEX 485 GEFAHR ACHTUNG WENN ES NACH GAS RIECHT: Vor dem Zünden dieses Geräts bitte unbedingt den Abschnitt „ZÜNDANLEITUNG” lesen. • Gaszufuhr zum Gerät absperren.
  • Seite 20 Qualitätsprüfstand leckagegeprüft bzw. probegezündet und von einem qualifizierten Techniker inspiziert worden, damit der Kunde genau das Qualitätsprodukt erhält, das er von NAPOLEON erwartet. Die Firma NAPOLEON garantiert, dass ab Kaufdatum an den Komponenten Ihres neuen NAPOLEON-Produkts weder Material- noch Verarbeitungsmängel auftreten, während: Aluminium Gussteile / Edelstahl Grillkammer ........

  • Seite 21: Vorsichtsmassnahmen

    Niemals ein für den Gebrauch mit flüssigem Propangas ausgelegtes Gerät mit Erdgas betreiben. • Niemals flüssige Grillanzünder zum Anzünden eines Gasgrills verwenden. • Holzkohlenbriketts nur mit einer für dieses Gerät vorgesehenen Napoleon-Holzkohlenwanne verwenden. • Vor Öffnen der Gaszufuhr kontrollieren, dass die Brenner-Bedienelemente auf der Position „OFF” (Aus) stehen. •...
  • Seite 22 ABMESSUNGEN LEX485-1 GRILL OVERALL DEPTH (WITH REAR BURNER) 70cm OVERALL WIDTH 157cm OVERALL DEPTH 63cm SHELF WIDTH 42cm OVERALL HEIGHT 124cm ([150cm] - LID OPEN) GRILL HEIGHT SHELF HEIGHT 91cm 88cm www.napoleongrills.com N415-0433CE-GB-DE OCT 09.17...

  • Seite 23: Entsorgung Von Altgeräten Aus Privaten Haushalten In Der Eu

    Entsorgung von Altgeräten aus privaten Haushalten in der EU Dieses Symbol auf dem Produkt oder dessen Verpackung gibt an, dass das Produkt innerhalb der EU nicht zusammen mit dem Restmüll entsorgt werden darf. Die separate Sammlung und das Recyceln Ihrer alten Elektrogeräte zum Zeitpunkt ihrer Entsorgung trägt zum Schutz der Umwelt bei und gewährleistet, dass sie auf eine Art und Weise recycelt werden, die keine Gefährdung für die Gesundheit des Menschen und der Umwelt darstellt.
  • Seite 24 ACHTUNG! • Schlauch nicht unterhalb der Auffangschale verlegen. • Schlauch nicht im Zwischenraum zwischen dem unteren Regal und der hinteren Abdeckung verlegen. • Schlauch nicht über die Oberseite der hinteren Abdeckung verlegen. • Alle Schlauchanschlüsse mit zwei Rohrschlüsseln fest anziehen. Kein Teflon-Abdichtungsband oder Dichtungskitt für die Rohrverbindungen verwenden.

  • Seite 25: Anleitung Für Die Leckageprüfung

    Diese Einheit ist mit einem internen Druckregler ausgestattet, der den Gasdruck stabilisiert und die Grillleistung verbessert. Dieser Druckregler ist nicht anpassbar. An der Seite des Druckreglers befindet sich ein Druckhahn. Dieser kann von einem entsprechend ausgebildeten Kundendiensttechniker dazu verwendet werden, die Funktion des Druckreglers zu überprüfen. Die Schraube mit dem Druckhahn muss stets fest angezogen sein, außer bei der Durchführung eines Drucktests am Druckregler (nur durch entsprechend geschulten Servicetechniker).
  • Seite 26 Zündanleitung Seiten Brenner Lampen Zünder Rechter Linker Linker Hinterer Mittlerer Mittlerer Rechter Brenner Brenner Brenner Brenner Brenner ACHTUNG! Ausschaltstellung Haube öffnen. ACHTUNG! Stellen Sie sicher, dass alle Brenner- Bedienelemente auf „OFF” (Aus) gestellt sind, und öffnen Sie das Gasventil an der Gasquelle. Anzünden des rückseitigen Anzünden der Seitenbrenner Anzünden des Hauptbrenners...

  • Seite 27: Betrieb Des Grillgeräts

    Hitze schadet dem Warmhalterost. Grillroste sollten ebenfalls entfernt werden, falls sie die Verwendung des rehspießes behindern. Der rückseitige Brenner ist für den Einsatz mit dem Drehspieß-Set konzipiert, dass über Ihren Napoleon-Händler bezogen werden kann. Siehe Anweisungen für die Montage des Drehspieß-Sets. Zur Verwendung des Gegengewichts den Drehspießmotor vom Gasgrill entfernen.
  • Seite 28 Haube. Dies erlaubt auch das bessere Überwachen des Grillguts, um Anbrennen zu vermeiden. Schutz der Infrarotbrenner: Die Infratrotbrenner des Napoleon-Grills sind für eine lange Lebensdauer ausgelegt. Es sind jedoch einige Maßnahmen erforderlich, um Risse in den keramischen Brenneroberflächen zu vermeiden, die zu Brennerfehlfunktionen führen können.
  • Seite 29 Dicke 2,5 Min. pro Seite auf höchster Medium: 5 Min. bestimmen. Hickoryspäne im Stufe Räucherkasten des Napoleon- Grills gibt dem Fleisch einen 3 Min. pro Seite auf höchster Durch: 6 Min. exotischen Geschmack. Stufe Hähnchenstüc ke...

  • Seite 30: Reinigungsanleitung

    Scheuermitteln säubern. Die Porzellanemaille ist besonders vorsichtig zu behandeln. Die Emaillebeschichtung ist wie Glas und platzt beim Anschlagen leicht ab. Emaille-Reparaturmaterial ist von Ihrem Napoleon-Händler erhältlich. Außenflächen am besten in handwarmem Zustand mit warmem Seifenwasser reinigen. Rostfreistahl mit einem entsprechenden Reinigungsmittel oder einem nicht scheuernden Reinigungsmittel säubern.
  • Seite 31 Wartungs Anleitung Der Gasgrill sollte jährlich von einem zugelassenen Wartungsdienst überprüft und gewartet werden. Brennbare Materialien, Benzin und andere brennbare Dämpfe und Flüssigkeiten müssen entfernt vom Gasgrill gelagert werden. Luftwege zur Belüftung und zum Brenner nicht blockieren. Lüftungslöcher des Gasflaschenschranks (an den Grillwagenseiten und der Vorder- und Rückseite des unteren Regalbodens) stets frei von Schmutz und Ablagerungen halten.
  • Seite 32 Ersatzteilen Gitter N565-0002 VORSICHT! Schlauch : auf Abrieb, Schmelzstellen, Einschnitte und Risse untersuchen. Wenn einer dieser Defekte vorliegt,darf der Gasgrill nicht benutzt werden. Schlauch von Ihrem Napoleon-Händler oder einem Fachbetrieb auswechseln lassen. Alugussteile: regelmäßig mit warmem Seifenwasser säubern. Normalerweise rostet Aluminium nicht.

  • Seite 33: Fehlerbehebung

    Fehlerbehebung Problem Mögliche Ursache Lösung Bei höchster Brennerstufe zu Bei Propangas – die Die Anweisungen für das Anzünden niedrige Hitze und Flamme. Anweisungen für das Anzünden genau befolgen. Alle Gasgrillventile wurden nicht befolgt. müssen sich in der Stellung „OFF” (Aus) befinden, wenn das Ventil für die Gaszufuhr geöffnet wird.
  • Seite 34 Keramikfliese gerissen. Brenner abkühlen lassen und sorgfältig auf Risse untersuchen. Sind Risse vorhanden, neuen Brenner bei einem Napoleon-Vertragshändler bestellen. Dichtung um die Keramikfliese Neuen Brenner bei einem Napoleon- undicht, oder Schweißung im Vertragshändler bestellen. Brennergehäuse defekt. www.napoleongrills.com N415-0433CE-GB-DE OCT 09.17...

  • Seite 35: Bestellung Von Ersatzteilen

    (Alle für einen Garantieanspruch benötigten Informationen hier aufzeichnen) Bevor Sie sich mit dem Kundenlösungen setzen, besuchen Sie bitte die Napoleon-Website unter www.napoleongrills.com, um ausführlichere Informationen zu Reinigung, Wartung und Pflege, Fehlerbehebung und Ersatzteile zu erhalten. Setzen Sie sich direkt mit dem Werk in Verbindung, um Ersatzteile zu bestellen und Garantieansprüche geltend zu machen.

  • Seite 36: Getting Started

    CAUTION! During unpacking and assembly we recommended you wear work gloves and safety glasses for your protection. Although we make every effort to make the assembly process as problem free and safe as possible, it is characteristic of fabricated steel parts that the edges and corners might be sharp and could cause cuts if handled incorrectly.
  • Seite 37 If necessary, tapped down with a rubber mallet. Falls erforderlich, kann die mit einem gummihammer nach unten geklopft werden. N415-0433CE-GB-DE OCT 09.17 www.napoleongrills.com...
  • Seite 38 N570-0080 (#14 x 1/2”) www.napoleongrills.com N415-0433CE-GB-DE OCT 09.17...
  • Seite 39 If necessary, tapped down with a rubber mallet. Falls erforderlich, kann die mit einem gummihammer nach unten geklopft werden. N415-0433CE-GB-DE OCT 09.17 www.napoleongrills.com...
  • Seite 40 N570-0080 (#14 x 1/2”) www.napoleongrills.com N415-0433CE-GB-DE OCT 09.17...
  • Seite 41 N570-0080 (#14 x 1/2”) N415-0433CE-GB-DE OCT 09.17 www.napoleongrills.com...
  • Seite 42 N570-0091 (1/4-20 X 3/8”) WARNING! Propane Only - To avoid assembly difficulties, prior to mounting the grill head, remove zip tie holding regulator. This was installed at the factory to protect the regulator hose during shipping and is no longer required. (Take care when removing the tie not to damage the hose). Ensure the regulator hose does not become pinched between the grill head and the cart.
  • Seite 43 Fasten regulator to side panel using (2) M4 X 8 mm screws. Druckregler mit zwei M4 x 8 mm - Schrauben festdrehen. All cylinders 7kg or larger must be placed outside the enclosure (under the right side shelf) on level ground. The hose assembly must be routed through the knock out hole in the right side panel.
  • Seite 44 N570-0073 (1/4-20 X 3/8”) N430-0002 www.napoleongrills.com N415-0433CE-GB-DE OCT 09.17...
  • Seite 45 N485-0016 (32mm) N570-0099 (#14 x 3/4”) N340-0007 N485-0017 (22mm) WARNING! Do not over tighten the screws, as this will cause the handle to crack. ACHTUNG! Schrauben nicht zu fest anziehen, da dies zum Brechen des Griffs führen kann. OBEN 32mm BOTTOM 22mm UNTEN...
  • Seite 46 N105-0011 N160-0022 OBEN www.napoleongrills.com N415-0433CE-GB-DE OCT 09.17...
  • Seite 47 N570-0076 (#8 X 1/2”) N570-0013 (#8 X 5/8”) Engage edge of shelf under ribs in end cap. N570-0013 (#8 X 5/8”) Lassen Sie das Ende der Ablage unter den Lamellen in der Endkappe einrasten. N415-0433CE-GB-DE OCT 09.17 www.napoleongrills.com...
  • Seite 48 N570-0082 (1/4-20 X 5/8”) N735-0001 Tabs located on either side of ice bucket must engage notches in side shelf. Die gestanzten Streifen an beiden Seiten des Eisbehälters werden schlüssig in die Aussparungen der Seitenablage eingesetzt. www.napoleongrills.com N415-0433CE-GB-DE OCT 09.17...
  • Seite 49 N415-0433CE-GB-DE OCT 09.17 www.napoleongrills.com...
  • Seite 50 N160-0023 Fit orifice into burner tube and secure with hose retainer clip supplied. Attach the wire to the side burner electrode. Öffnung in die Brennerleitung einpassen und mit dem beiliegenden Schlauchhalter-Clip sichern. Draht vom Verteiler mit der Elektrode des Seitenbrenners verbinden. www.napoleongrills.com N415-0433CE-GB-DE OCT 09.17...
  • Seite 51 WARNING! The Infrared side burner is supplied with a drip pan which holds only a minimal amount of grease. To prevent grease fires, the pan must be cleaned after each use. ACHTUNG! Der Infrarotbrenner ist mit einer Fett- Auffangschale ausgestattet. Diese kann nur eine geringe Menge von abtropfendem Fett aufnehmen.
  • Seite 52 www.napoleongrills.com N415-0433CE-GB-DE OCT 09.17...
  • Seite 53 N415-0433CE-GB-DE OCT 09.17 www.napoleongrills.com...

  • Seite 54: Anweisungen Für Die Montage Des Drehspieß-Sets

    Rotisserie Kit Assembly Instruction (optional) Assemble rotisserie kit components as shown. Anweisungen für die Montage des Drehspieß-Sets (optionale) Komponenten des Drehspieß-Sets wie gezeigt montieren. Ensure stop bushing is tightened on the inside of hood casting. Sicherstellen, dass die Anschlagbuchse an der Innenseite des Haubengussteils fest angezogen ist.
  • Seite 55 Propane Only – Proper Hose Connection Nur Für Propangas – Korrekter Schlauchanschluss Ensure the regulator drops into the small opening, between the tank heat shield and the right side of the cabinet. Sicherstellen, dass sich der Druckregler in dem schmalen Raum zwischen dem Tank-Hitzeschild und der rechten Schrankseite befindet.

  • Seite 56: Cylinder Connection / Flaschenanschluss

    Cylinder Connection / Flaschenanschluss NOTE! Some regulator hoses contain a nut and a left hand thread, and others must press ON to connect and OFF to detach. Follow the instructions provided below for the appropriate regulator hose. HINWEIS! Einige Druckminderer-Schlauch-Sets haben eine Mutter und ein Linksgewinde, während bei anderen ON zum Anschluss und OFF zum Abtrennen gedrückt werden muss.
  • Seite 57 Bubbles will indicate a gas leak. Either tighten the loose joint or have the part replaced with one recommended by the Napoleon Customer Solutions department and have the grill inspected by a certified gas installer. STOP If the leak cannot be stopped, immediately shut off the gas supply, disconnect it, and have the grill inspected by a certified gas installer or dealer.
  • Seite 58 Anleitung Für Die Leckageprüfung ACHTUNG! Ein Leckagetest muss vor der ersten Benutzung, jährlich und nach Auswechseln oder Warten eines Gasbauteils durchgeführt werden. ACHTUNG! Während der Prüfung ist Rauchen verboten. Alle Zündquellen sind zu entfernen. Leckageprüfung: Ein Leckagetest muss vor der ersten Benutzung, jährlich und nach Auswechseln oder Warten eines Gasbauteils durchgeführt werden.
  • Seite 59 Parts List / Stückliste Item Part # Description RSIB N590-0267-GY1SG bottom shelf N475-0405-GY1SG left/right cart enclosure panel N475-0406-GY1SG rear cart enclosure panel N525-0056-GY1SG front cabinet support N640-0004 tank strap N430-0002 magnetic catch N105-0011 door bushings N510-0016 caster plug - each N130-0015 caster - each N160-0014...
  • Seite 60 N335-0046LK black lid insert N135-0042-GY1HT left side lid casting N135-0043-GY1HT right side lid casting N585-0078 heat shield lid insert N385-0307-SER NAPOLEON logo W450-0005 logo spring clips N010-0742 lid handle N685-0013-SER temperature gauge N570-0091 1/4-20 x 1/2” screw N080-0287-GY1HT...
  • Seite 61 Parts List / Stückliste Item Part # Description RSIB N455-0062 side burner orifice #60 N160-0023 side burner orifice clip N385-0241-SER LEX logo N720-0044 manifold flex connector N160-0022 clip door pivot pin N570-0015 lid pivot screw N735-0003 1/4” lockwasher N190-0001 battery pack W043-0002 batteries ‘AA’...
  • Seite 62 www.napoleongrills.com N415-0433CE-GB-DE OCT 09.17...
  • Seite 63 Notes N415-0433CE-GB-DE OCT 09.17 www.napoleongrills.com...
  • Seite 64 Napoleon products are protected by one or more U.S. and Canadian and/or foreign patents or patents pending. N415-0433CE-GB-DE...
