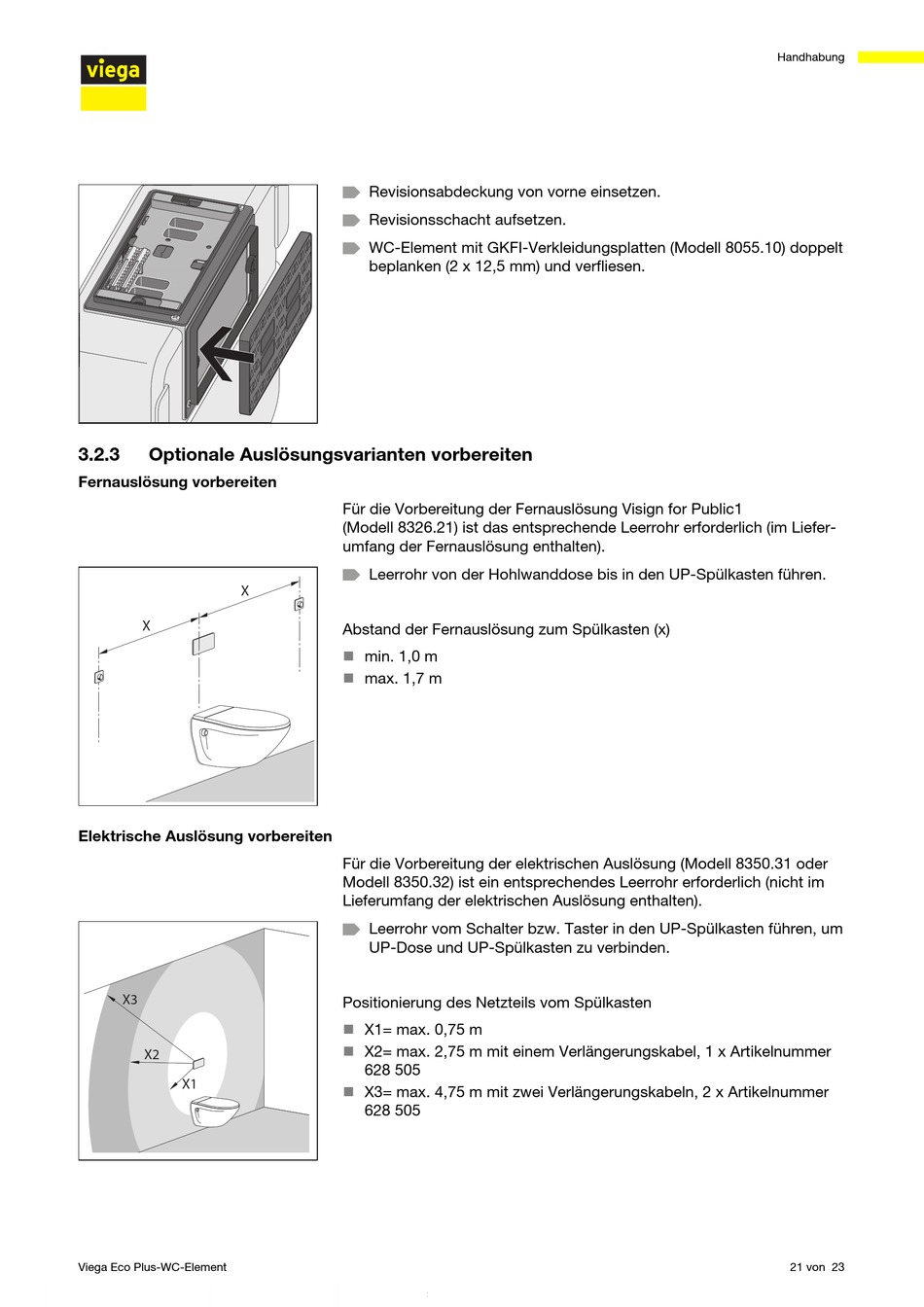

3.2.3 Optionale Auslösungsvarianten vorbereiten
Fernauslösung vorbereiten
X
X
Elektrische Auslösung vorbereiten
X3
X2
X1
Viega Eco Plus-WC-Element
Revisionsabdeckung von vorne einsetzen.
Revisionsschacht aufsetzen.
WC-Element mit GKFI-Verkleidungsplatten (Modell 8055.10) doppelt
beplanken (2 x 12,5 mm) und verfliesen.
Für die Vorbereitung der Fernauslösung Visign for Public1
(Modell 8326.21) ist das entsprechende Leerrohr erforderlich (im Liefer-
umfang der Fernauslösung enthalten).
Leerrohr von der Hohlwanddose bis in den UP-Spülkasten führen.
Abstand der Fernauslösung zum Spülkasten (x)
min. 1,0 m
n
max. 1,7 m
n
Für die Vorbereitung der elektrischen Auslösung (Modell 8350.31 oder
Modell 8350.32) ist ein entsprechendes Leerrohr erforderlich (nicht im
Lieferumfang der elektrischen Auslösung enthalten).
Leerrohr vom Schalter bzw. Taster in den UP-Spülkasten führen, um
UP-Dose und UP-Spülkasten zu verbinden.
Positionierung des Netzteils vom Spülkasten
X1= max. 0,75 m
n
X2= max. 2,75 m mit einem Verlängerungskabel, 1 x Artikelnummer
n
628 505
X3= max. 4,75 m mit zwei Verlängerungskabeln, 2 x Artikelnummer
n
628 505
