1. Einleitung

Unser Photovoltaik Wechselrichter stellt Strom aus 3 verschiedenen Quellen zur Verfügung:
Photovoltaikstrom, Batteriestrom und Strom aus dem öffentlichen Netz. Wenn genügend
PV-Strom zur Verfügung steht, werden alle an „Last" (Verbraucher) angeschlossenen Geräte
damit versorgt, die Batterien aufgeladen. Steht nicht genügend PV-Strom zur Verfügung, wird
die „Last" aus den Batterien und/oder vom öffentlichen Netz versorgt.
PV Module
Unser VX- Wechselrichter stellt, abhängig von der jeweiligen Versorgungssituation, eine
unterbrechungsfreie Stromversorgung zur Verfügung. Sobald die PV-Anlage eine Spannung
von 150 VDC – 500 VDC liefert, kann der Wechselrichter Strom für die Verbraucher zur
Verfügung stellen und gleichzeitig die Batterien laden. Es dürfen nur Mono- bzw.
Polykristalline Module verwendet werden.

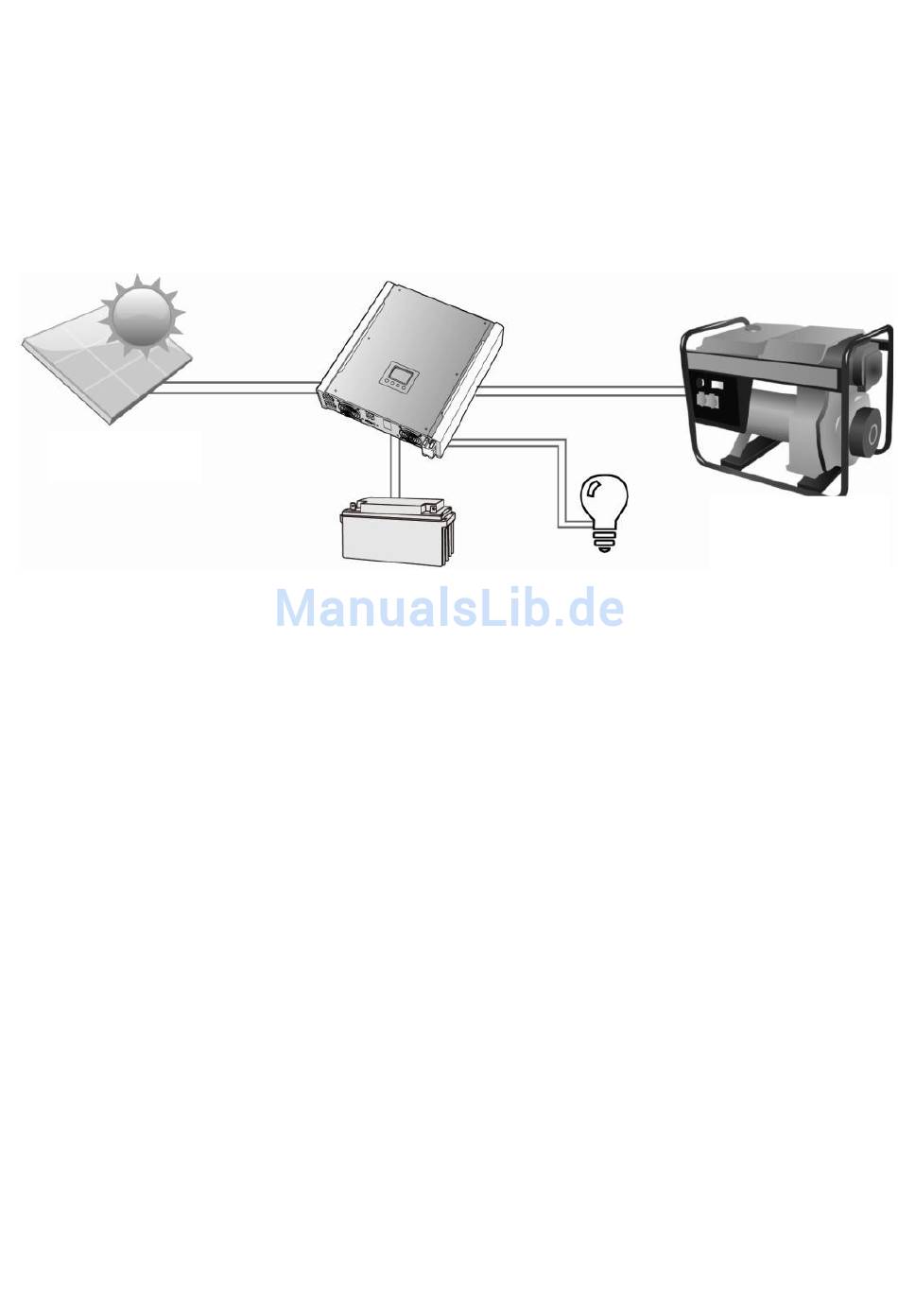

Im Bild 1 sehen sie ein einfaches Funktionsdiagramm für eine typische VX Wechselrichter
Installation.
Hinweis: Liegt die PV Eingangsspannung unter 250V, kann der Wechselrichter nicht die
Gesamtleistung von 3kW zur Verfügung stellen.
Bild 1 Solarwechselrichter VX-Serie
Batterie
1
AC Stromquelle
(Netz, Generator)
Last
