3.3

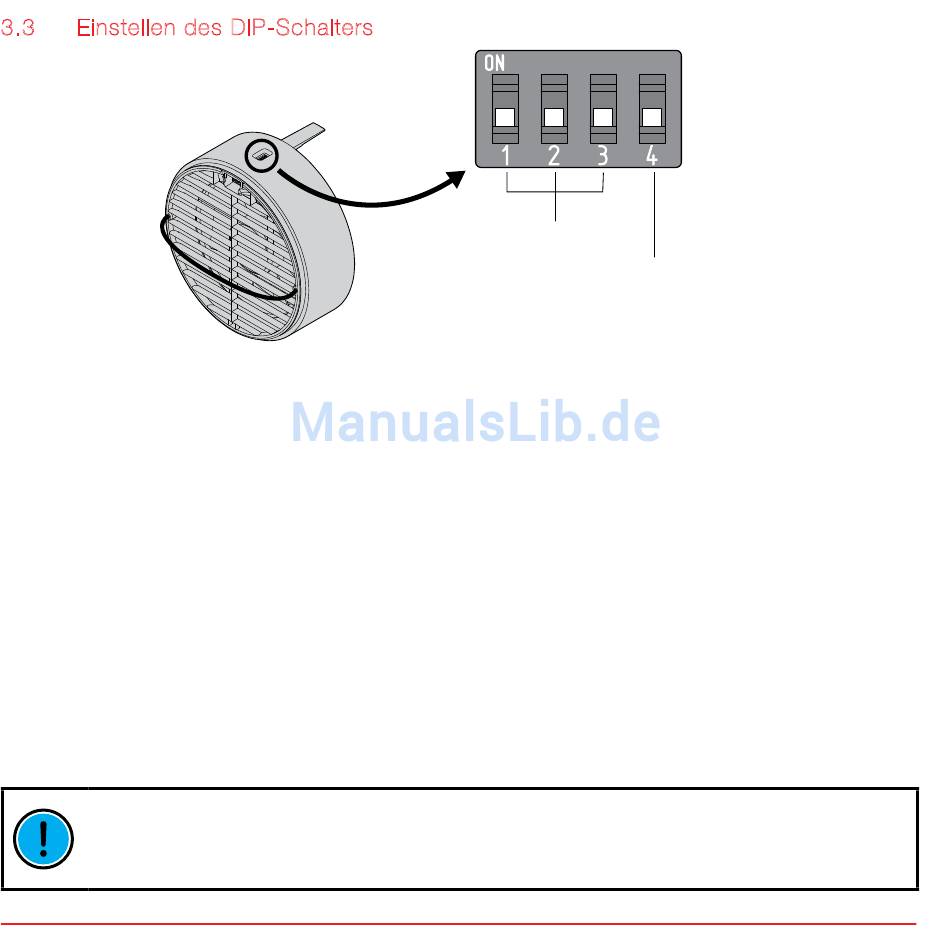

Einstellen des DIP-Schalters

Die Lüfter-Einheiten des ComfoSpot Twin40 besitzen an der oberen Seite einen
DIP-Schalter. Darüber muss während der Montage die gewünschte Zone und die
Startrichtung definiert werden. Über die Schalter 1 – 3 lassen sich die Einheiten den
Zonen 1 – 3 zuordnen. Auf diese Weise können einzelne ComfoSpot Twin40 bestimmten
Räumen zugeordnet werden, die über die TFT TWIN separat angesteuert werden. Jedes
ComfoSpot Twin40 Gerät kann nur einer Zone angehören.
Der vierte Schalter des DIP definiert die Startrichtung des ComfoSpot Twin40. Dadurch
wird festgelegt, ob das Gerät zu Beginn des Wärmerückgewinnungsintervalls Luft in
den Raum (Schalter 4 unten) oder aus dem Raum (Schalter 4 oben) fördert. Um bei
paarweiser Installation eine gleichmäßige Luftförderung zu erzielen, müssen die Com-
foSpot Twin40 Geräte exakt aufgeteilt werden. Konfigurieren Sie die Geräte so, dass in
beide Startrichtungen die gleiche Anzahl an ComfoSpot Twin40 Geräten verfügbar ist.
DIE LED TWIN UNTERSTÜTZT KEINE ZONENREGULIERUNG. ES MUSS
ABER TROTZDEM DIE STARTRICHTUNG DES LÜFTERS (SCHALTER 4) BEI
DER INSTALLATION EINGESTELLT WERDEN.
DE 14
Zoneneinstellung
Lüfter-Startrichtung
