Montage

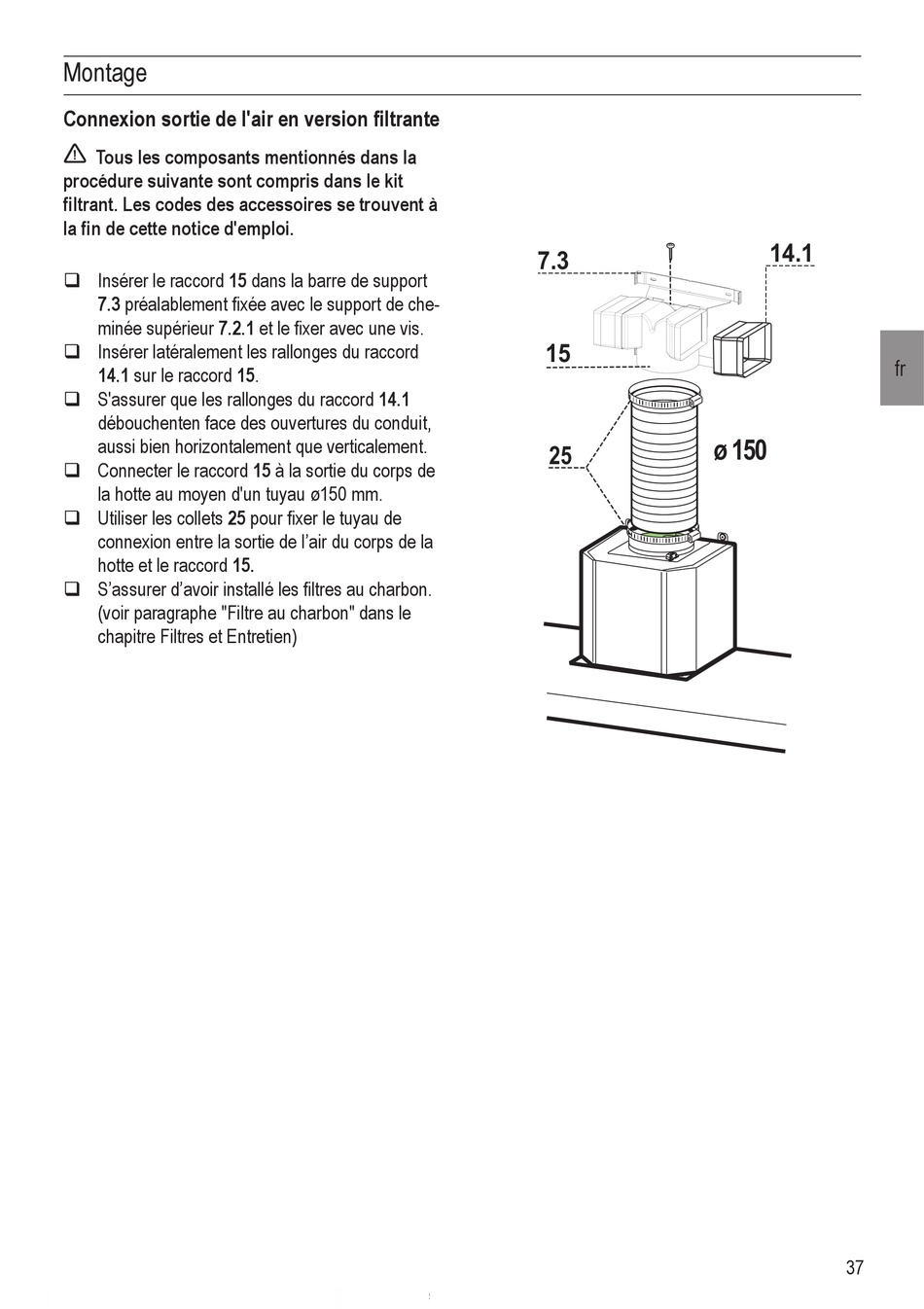

Connexion sortie de l'air en version filtrante
Tous les composants mentionnés dans la
procédure suivante sont compris dans le kit
filtrant. Les codes des accessoires se trouvent à
la fin de cette notice d'emploi.
q Insérer le raccord 15 dans la barre de support
7.3 préalablement fixée avec le support de che-
minée supérieur 7.2.1 et le fixer avec une vis.
q Insérer latéralement les rallonges du raccord
14.1 sur le raccord 15.
q S'assurer que les rallonges du raccord 14.1
débouchenten face des ouvertures du conduit,
aussi bien horizontalement que verticalement.
q Connecter le raccord 15 à la sortie du corps de
la hotte au moyen d'un tuyau ø150 mm.
q Utiliser les collets 25 pour fixer le tuyau de
connexion entre la sortie de l'air du corps de la
hotte et le raccord 15.
q S'assurer d'avoir installé les filtres au charbon.
(voir paragraphe "Filtre au charbon" dans le
chapitre Filtres et Entretien)
���
��
��
����
�����
