BenQ FP241W Benutzerhandbuch

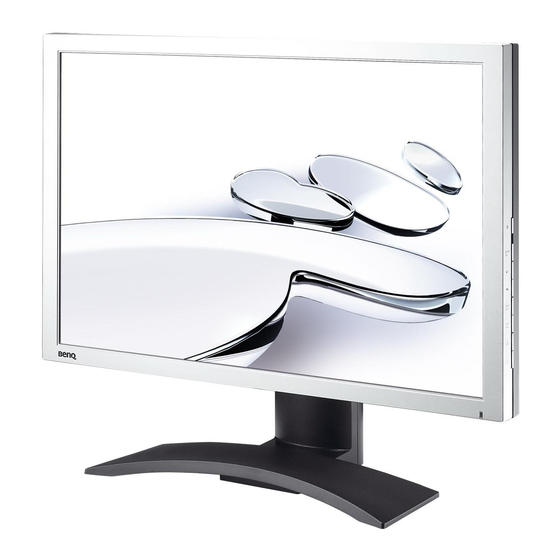

24" breitbild-lcd-monitor
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
FP241W
24" Breitbild-LCD-Monitor
Benutzerhandbuch
Willkommen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für BenQ FP241W

Inhaltszusammenfassung für BenQ FP241W

  • Seite 1 FP241W 24" Breitbild-LCD-Monitor Benutzerhandbuch Willkommen...

  • Seite 2: Ausschlusserklärung

    BenQ Corporation übernimmt weder direkte noch indirekte Garantie für die Richtigkeit dieses Handbuchs und übernimmt insbesondere keine Gewährleistung hinsichtlich der Qualität oder der Eignung zu einem bestimmten Zweck. Ferner behält sich die BenQ Corporation das Recht vor, diese Veröffentlichung ohne Vorankündigung zu überarbeiten und Änderungen des Inhalts vorzunehmen.

  • Seite 3: Inhaltsverzeichnis

    So bauen Sie Ihre Monitor-Hardware zusammen .............. 8 Einstellung der Höhe und des Winkels des Monitors ..........12 Drehen des Monitors (optional) ................13 Optimale Benutzung des BenQ-Monitors ................ 16 Installation auf einem neuen Computer ..............17 Aktualisierung des Treibers auf einem bereits installierten Computer ....18 Den Assistent für Gerätetreiber-Updates starten .............19...

  • Seite 4: Erste Schritte

    1. Erste Schritte Ihr FP241W bietet die optimale Anzeigeleistung für den Videoauflösungsstandard 1920 x 1200. Stellen Sie bitte sicher, dass Ihre Grafikkarte eine Auflösung von 1920 x 1200 unterstützt. Überprüfen Sie beim Auspacken, ob folgende Teile im Lieferumfang enthalten sind. Sollten Teile des Lieferumfangs fehlen oder beschädigt sein, wenden Sie sich umgehend an den Händler, bei...
  • Seite 5 Signalkabel: D-Sub Signalkabel: DVI-D (Optional) USB-Kabel Webcam (Optional) Bewahren Sie den Karton und das Verpackungsmaterial für den Fall auf, dass Sie den Monitor in der Zukunft transportieren müssen. Das Schaumstoffmaterial eignet sich ideal für den Schutz des Monitors während des Transports. Erste Schritte...

  • Seite 6: Monitoransicht Und Anschlüsse

    2. Monitoransicht und Anschlüsse Vorderseite Rückseite (1) 1. USB-Geräte-Anschluss für optionale Web-Cam-Einheit 2. USB-Anschluss für den eingebauten USB-Hub 3. Kabelhalter 4. Sperr-/Freigabe-Taste Monitoransicht und Anschlüsse...

  • Seite 7: Rückseite (2): Orte Für Stecker Und Steckplätze

    Rückseite (2): Orte für Stecker und Steckplätze 1. Netzeingabe-Anschluss 5. Component-Eingabe-Anschluss 2. DVI-D-Eingabe-Anschluss 6. Composite-Eingabe-Anschluss 3. HDMI-Eingabe-Anschluss 7. S-Video-Eingabe-Anschluss 4. D-Sub-Eingabe-Anschluss 8. USB-Hub-Steckplatz für Verbindung mit USB-Anschluss auf Computer Linke Seite 1. Strom 5. MENÜ / Beeden 2. Eingabe / PIP 6.

  • Seite 8: So Bauen Sie Ihre Monitor-Hardware Zusammen

    3. So bauen Sie Ihre Monitor-Hardware zusammen Falls der Computer eingeschaltet ist, müssen Sie ihn ausschalten, bevor Sie fortfahren. Schließen Sie das Netzkabel erst dann an, wenn Sie dazu aufgefordert werden. Dasselbe gilt auch für das Einschalten des Monitors. 1. Nehmen Sie den Monitorständer aus der Verpackung, und stellen Sie ihn auf einen festen Untergrund.
  • Seite 9 Neigen Sie dann den Monitor. Um zu vermeiden, dass die Kante der LCD-Anzeige den Ständer des Monitors berührt, während sie gedreht wird, sollten Sie den Monitor in die höchstmögliche Position ziehen, bevor Sie die Anzeige drehen. Drehen Sie den Monitor um 90 Grad gegen den Uhrzeigersin (von der Rückseite aus gesehen) wie in der Abbildung gezeigt wird.
  • Seite 10 4. Schließen Sie das PC-Videokabel an. Entweder Verwenden Sie nicht gleichzeitig DVI-D-Kabel und D-Sub-Kabel für einen PC. Beide Kabel können nur dann gleichzeitig benutzt werden, wenn sie an zwei unterschiedliche PCs mit geigneten Videosystemen angeschlossen sind. Schließen Sie das eine Ende des DVI-D-Kabels an den Monitor-DVI-D-Anschluss an und das andere Ende an den DVI-D-Anschluss Ihres Rechners an.
  • Seite 11 6. Schließen Sie das Netzkabel an den Monitor an. Stecken Sie das eine Ende des Netzkabels in den mit ‘POWER IN’ bezeichneten Steckplatz auf der Rückseite des Monitors. Schließen Sie das andere Ende zu diesem Zeitpunkt noch nicht an eine Netzteckdose an. 7.

  • Seite 12: Einstellung Der Höhe Und Des Winkels Des Monitors

    Schalten Sie den Computer ebenfalls ein, und folgen Sie den Anweisungen in Kapitel 4: “Optimale Benutzung , um die des BenQ-Monitors” auf Seite 16 Monitor-Hardware zu installieren. Einstellung der Höhe und des Winkels des Monitors So stellen Sie die Höhe des Monitors ein Ziehen Sie die Anzeige vorsichtig nach oben, und erweitern Sie den Ständer auf die gewünschte...

  • Seite 13: Drehen Des Monitors (Optional)

    So stellen Sie den Winkel des Monitors ein Um Bilder auf angenehme Weise auf dem Bildschirm ansehen zu können, können Sie den Monitor nicht nur um 20 Grad nach oben und um -5 Grad nach unten neigen, sondern auch um bis zu 45 Grad nach links oder rechts drehen.
  • Seite 14 So drehen Sie die Anzeige 1. Ziehen Sie den Monitor ganz nach oben, und neigen Sie ihn. Ziehen Sie die Anzeige vorsichtig nach oben, und erweitern Sie den Ständer bis auf die maximal mögliche Position. Falls der Monitor in seiner niedrigsten Position festgesetzt ist, müssen Sie auf die Sperr-/Freigabe-Taste auf der Rückseite des Ständers drücken, um den Monitor nach oben in seine höchstmögliche Position ziehen zu können.
  • Seite 15 3. Stellen Sie den Monitor auf den gewünschten Ansichtwinkel ein. So bauen Sie Ihre Monitor-Hardware zusammen...

  • Seite 16: Optimale Benutzung Des Benq-Monitors

    4. Optimale Benutzung des BenQ-Monitors Ihr BenQ FP241W LCD Monitor ist ein Gerät, das dem neuesten Stand der Technik entspricht. Er ist nicht nur mit der neuesten LCD-Bildschirmtechnologie, die im Moment auf dem Markt erhältlich ist, ausgerüstet, sondern auch mit einem eingebauten 3-fach USB 2.0 Hub. Der Hub nimmt nur einen USB 2.0 Anschluss an Ihrem Computer in Anspruch (was bedeutet, dass Sie die...

  • Seite 17: Installation Auf Einem Neuen Computer

    BenQ LCD-Monitor der erste Monitor ist, der installiert werden soll. Sie sollten diesen Instruktionen nicht folgen, wenn der BenQ LCD-Monitor auf einem bereits in Gebrauch genommenen Computer installiert werden soll, auf dem schon ein anderer Monitor installiert ist (und auf dem deswegen bereits ein Monitortreiber installiert ist), Sie sollten statt dessen den Anweisungen für...

  • Seite 18: Aktualisierung Des Treibers Auf Einem Bereits Installierten Computer

    Anweisungen wurden mit Windows 2000 und Windows XP Systemen getestet (und werden deswegen nur dafür empfohlen). Die beschriebene Vorgehensweise könnte auch mit anderen Versionen von Windows funktionieren; als das Programm geschrieben wurde, hat BenQ jedoch keine Tests an anderen Windows-Versionen durchgeführt. Wir können daher nicht garantieren, dass die beschriebene Vorgehensweise funktioniert.

  • Seite 19: Den Assistent Für Gerätetreiber-Updates Starten

    Das Fenster Eigenschaften wird geöffnet. 4. Klicken Sie in Windows 2000 oder XP auf die Registerkarte Treiber und die Schaltfläche Treiber aktualisieren. Der Assistent für Gerätetreiber-Updates wird dann gestartet. Siehe “Den Assistent für Gerätetreiber-Updates abschließen” auf Seite Optimale Benutzung des BenQ-Monitors...

  • Seite 20: Den Assistent Für Gerätetreiber-Updates Abschließen

    8. Klicken Sie auf die Schaltfläche OK. Dies bringt Sie zum Assistent für Gerätetreiber-Updates zurück. 9. Wählen Sie die Datei BenQ FP241W aus, und klicken Sie auf die Schaltfläche Weiter. 10. Klicken Sie auf die Schaltfläche Weiter. Dadurch werden die entsprechenden Treiberdateien auf Ihren Computer kopiert.
  • Seite 21 Dies schließt den Dialog BenQ FP241W Eigenschaften und bringt Sie zum Dialog Erweiterte Anzeigeeinstellungen zurück. In diesem Dialog können Sie verschiedene Bildschirmeigenschaften anpassen, falls Sie dies wünschen. Mehr Informationen finden Sie unter “Die Wiederholfrequenz verändern” auf Seite 23 13. In Windows 2000 oder XP klicken Sie jetzt auf OK.

  • Seite 22: Die Bildschirmauflösung Verändern

    5. Die Bildschirmauflösung verändern Bedingt durch seine Technologie liefert ein LCD-Bildschirm immer eine festgelegte Bildschirmauflösung. Das bestmögliche Bild bietet der FP241W bei einer Auflösung von 1920 x 1200 Pixel. Diese Auflösung wird "native Auflösung" oder maximale Auflösung genannt. Sie bietet das klarste Bild. Niedrigere Auflösungen werden über einen Interpolationsschaltkreis als Vollbild angezeigt.

  • Seite 23: Die Wiederholfrequenz Verändern

    6. Die Wiederholfrequenz verändern Sie brauchen nicht die maximale Bildwiederholfrequenz eines LCD-Bildschirms auszuwählen, da es technisch nicht möglich ist, dass ein LCD-Bildschirm flimmert. Das beste Ergebnis erzielen Sie, wenn Sie die bereits auf Ihrem Computer eingestellten Werkseinstellungen verwenden. Eine Tabelle mit diesen Werkeinstellungen finden Sie in diesem Benutzerhandbuch: “Unterstützte PC-Takte”...

  • Seite 24: Bildoptimierung

    Bei Bedarf können Sie jederzeit die geometrischen Einstellungen des Bildschirms manuell anpassen, indem Sie die Elemente des Geometrie-Menüs verwenden. Um Ihnen hierbei zu helfen, bietet Ihnen BenQ eine Bildschirm-Testbild-Funktion, die Sie benutzen können, um die Bildschirmfarbe, die Graustufen und den Linienverlauf der Anzeige zu überprüfen.

  • Seite 25: So Stellen Sie Ihren Monitor Ein

    8. So stellen Sie Ihren Monitor ein Die Steuerpalette 1. “Power (Ein/Aus)”: Schaltet den Monitor ein und aus. 2. “ENTER/PIP (EINGABE/PIP)”-Taste: Bringt Sie zu Untermenüs und wählt Elemente aus. Die Taste ist auch die Direkttaste für die Aktivierung der PIP (Picture-in-Picture)-Funktion und dient auch der Auswahl einer Videoeingabquelle für das PIP-Fenster.

  • Seite 26: Osd (On Screen Display)-Menüstruktur

    OSD (On Screen Display)-Menüstruktur DISPLAY Auto Adjustment (ANZEIGE) (Auto-Einst.) H. Position (H. Position) V. Position (V. Position) Pixel Clock (Pixeluhr ) Phase (Phase) Red (Rot) PICTURE Brightness (Helligkeit) Normal (Normal) Green (Grün) (BILD) Contrast (Kontrast) Bluish (Bläulich) Blue (Blau) Sharpness (Schärfe) Reddish (Rötlich) User Mode Color (Farbe)
  • Seite 27 SYSTEM Input (Eingabe) D-sub English OSD Settings French (Français) (OSD-Einst.) Information HDMI German (Deutsch) (Informationen) Component Reset All (Vorgabe) Italian (Italiano) (Komponenten) Composite Spanish (Español) Polish/Japanese S-Video (Polski/ 日本語 ) Czech/Traditional Chinese (Česky/ 繁體中文 ) Hungarian/Simplified Language (Sprache) Chinese (Magyar/ 简体中文 ) Serbo-croatian H.

  • Seite 28: Direkttasten-Modus

    Direkttasten-Modus Die Monitortasten dienen als Direkttasten für Zugriff auf bestimmte Funktionen, wenn das Menü nicht auf dem Bildschirm angezeigt wird. Helligkeits-Direkttaste Drücken Sie auf die Taste , um die Brightness (Helligkeit)-Anzeige einzublenden. Drücken Sie dann auf die Taste zum Erhöhen oder auf die Taste zum Verringern der Bildschirmhelligkeit.
  • Seite 29 Kabel übertragen kann. Nicht komprimiertes digitales Audio und Video wird in bester Bildqualität übertragen. Es werden Digitalfernsehen (DTV), Set-Top-Boxen, DVD-Player und DVD-Rekorder usw. unterstützt. Der HDMI-Anschluss auf Ihrem FP241W unterstützt nur Videoquellen. • Falls es sich bei der Eingabequelle des Hauptfensters um Computergrafik-/PC-Videosignale (D-sub, DVI, HDMI oder Component) handelt, gehen Sie der Reihe nach durch die folgenden Anzeigen der Videoquelle für das PIP-Fenster.
  • Seite 30 Modus-Direkttaste Drücken Sie kontinuierlich auf diese Taste, um zwischen den vier Modi für das Hauptfenster, einschließlich Standard, Movie (Film), Dynamics (Dynamik) und Photo (Foto), zu wechseln. Die Einstellung wird sofort wirksam. Sehen Sie auch “Picture Mode (Bildmodus)” auf Seite Input /Swap (Eingabe/Tauschen)-Direkttaste Drücken Sie kontinuierlich auf die Input/Swap (Eingabe/Tauschen)-Taste, um eine Eingabequelle für das Hauptfenster...
  • Seite 31 • Wenn die PIP-Funktion auf ON (EIN) gestellt ist, wählen Sie zwischen unterschiedlichen Eingabequellen des aktuellen Videotyps (Computergrafik/PC-Video oder Video) für das Hauptfenster aus. Sie können in einer bestimmten Reihenfolge durch die Auswahlmöglichkeiten gehen. Drücken Sie fortwährend auf die Taste, um die Signalquelle des Hauptfensters mit der aktuellen Signalquelle des PIP-Fensters zu vertauschen.

  • Seite 32: Hauptmenü-Modus

    Hauptmenü-Modus Sie können das OSD (On Screen Display)-Menü verwenden, um alle Einstellungen Ihres Monitors zu verändern. Drücken Sie auf die MENU (MENÜ)-Taste, um das folgende OSD-Hauptmenü aufzurufen. Es gibt fünf OSD-Hauptmenüs: 1. DISPLAY (ANZEIGE) 2. PICTURE (BILD) 3. PICTURE ADVANCED (BILD ERWEITERT) 4.

  • Seite 33: Funktion

    Display (Anzeige)-Menü 1. Drücken Sie auf die MENU (MENÜ)-Taste, um das Hauptmenü aufzurufen. 2. Drücken Sie auf die Taste oder , um DISPLAY (ANZEIGE) auszuwählen, und drücken Sie auf die ENTER (EINGABE)-Taste, um zum Menü zu gelangen. 3. Drücken Sie auf die Taste oder , um ein Menüelement zu markieren, und...
  • Seite 34 H. Position Stellt die horizontale 0 bis 100 Position des Bildschirmbildes ein. V. Position Stellt die vertikale Position 0 bis 100 des Bildschirmbildes ein. Pixel Clock Passt das 0 bis 100 (Pixeluhr) Pixeltaktfrequenz-Timing an, um eine Synchronisierung mit dem analogen Eingangsvideosignal herzustellen.
  • Seite 35 Picture (Bild)-Menü 1. Drücken Sie auf die MENU (MENÜ)-Taste, um das Hauptmenü aufzurufen. 2. Drücken Sie auf die Taste oder , um PICTURE (BILD) auszuwählen, und drücken Sie auf die ENTER (EINGABE)-Taste, um zum Menü zu gelangen. 3. Drücken Sie auf die Taste oder , um ein Menüelement zu markieren, und...
  • Seite 36 Normal Ermöglicht die Ansicht von Videos und Standbildern in natürlichen Farben. Dies ist die standardmäßig eingestellte Farbe. Bluish Wendet einen kühlen Ton Drücken Sie auf die Taste (Bläulich) auf das Bild an. Dies ist ab Werk auf den oder , um diese PC-Industrie-Standard für Option auszuwählen.
  • Seite 37 Picture Advanced (Bild Erweitert)-Menü 1. Drücken Sie auf die MENU (MENÜ)-Taste, um das Hauptmenü aufzurufen. 2. Drücken Sie auf die Taste oder , um PICTURE ADVANCED (BILD ERWEITERT) auszuwählen, und drücken Sie auf die ENTER (EINGABE)-Taste, um zum Menü zu gelangen. 3.
  • Seite 38 Senseye Demo Drücken Sie auf die Taste • ON (EIN) Zeigt die Vorschau von (Demo Bildschirmbildern im oder , um die • OFF (AUS) Senseye) unter Picture Mode Einstellungen zu ändern. (Bildmodus) ausgewählten Modus. Der Bildschirm wird in zwei Fenster unterteilt;...
  • Seite 39 PIP (Picture-in-Picture)-Menü 1. Drücken Sie auf die MENU (MENÜ)-Taste, um das Hauptmenü aufzurufen. 2. Drücken Sie auf die Taste oder , um PIP auszuwählen, und drücken Sie auf die ENTER (EINGABE)-Taste, um zum Menü zu gelangen. 3. Drücken Sie auf die Taste oder , um ein Menüelement zu markieren, und...
  • Seite 40 H. Position Stellt die horizontale 0 bis 100 Position des PIP-Fensters Drücken Sie auf die Taste ein. oder , um den Wert V. Position Stellt die vertikale Position einzustellen. des PIP-Fensters ein. Contrast Stellt die Größe des Drücken Sie auf die Taste 0 bis 100 (Kontrast) Unterschieds zwischen der...
  • Seite 41 System-Menü 1. Drücken Sie auf die MENU (MENÜ)-Taste, um das Hauptmenü aufzurufen. 2. Drücken Sie auf die Taste oder , um SYSTEM auszuwählen, und drücken Sie auf die ENTER (EINGABE)-Taste, um zum Menü zu gelangen. 3. Drücken Sie auf die Taste oder , um ein Menüelement zu markieren, und...
  • Seite 42 Language Stellt die Sprache des Drücken Sie auf die Taste • English OSD-Menüs ein. oder , um den (Sprache) • Français Wert einzustellen. • Deutsch • Italiano • Español • Polski/ 日本語 • Česky/ Die in Ihrem OSD 繁體中文 gezeigten •...
  • Seite 43 Information Zeigt die aktuellen Drücken Sie auf die Einstellungen für die ENTER (Informationen) Monitoreigenschaften. (EINGABE)-Taste, um diese Option auszuwählen. Reset All Stellt alle Modus-, Drücken Sie auf die Taste • Yes (JA) Farb- und oder , um die (Vorgabe) • No (NEIN) Geometrieeinstellungen Einstellungen zu ändern.

  • Seite 44: Fehlerbehebung

    9. Fehlerbehebung Häufig gestellte Fragen (FAQ) Das Bild ist verschwommen: Lesen Sie den Abschnitt zur , wählen Sie dann “Die Bildschirmauflösung verändern” auf Seite 22 die richtige Auflösung und Wiederholfrequenz, und korrigieren Sie die Einstellungen wie in den Anweisungen beschrieben. Wie verwendet man ein VGA-Verlängerungskabel? Ziehen das Verlängerungskabel ab, um festzustellen, ob die schlechte Bildqualität durch das Kabel verursacht wird.

  • Seite 45: Weitere Hilfe

    Anweisungen beschrieben. Weitere Hilfe Wenn Sie auch nach dem Lesen dieses Handbuchs noch Probleme mit dem Monitor haben, wenden Sie sich an den Händler, bei dem Sie das Produkt gekauft haben, oder senden Sie eine E-Mail an folgende Adresse: Support@BenQ.com Fehlerbehebung...

  • Seite 46: Unterstützte Pc-Takte

    10. Unterstützte PC-Takte Eingangsdaten Auflösung Horizontale Vertikale Pixel Anmerkung Frequenz (kHz) Frequenz (Hz) Frequenz (MHz) 640 x 350 31.47 70.08 25.17 720 x 400 31.47 70.08 28.32 640 x 480 31.47 60.00 25.18 640 x 480 35.00 67.00 30.24 Macintosh 640 x 480 37.86 72.80...

  • Seite 47: Technische Daten

    11. Technische Daten Modell FP241W Anzeigetyp 24.0”, aktiv, TFT Sichtbereich diagonal 611,32 mm Native (maximale) Auflösung 1920 x 1200 Farben 16,7 Millionen Kontrast / Helligkeit 1000:1 / 500 cd/m Reaktionszeit* 16 ms 6 ms (GTG*) Ansichtwinkel (links/rechts, 178, 178 (CR>10)
  • Seite 48 10,6 kg Gewicht Zubehör BenQ Webkamera *Reaktionszeit: Die Zeit, die benötigt wird, um ein Pixel aus-, dann ein- und wieder auszuschalten (bzw. von Schwarz nach Weiß und zurück zu Schwarz). Eine niedrige Reaktionszeit ist erwünscht, wenn Bilder mit Bewegung angezeigt werden, um einen "Geistereffekt" zu vermeiden. Die Reaktionszeit für viele LCD-Monitore bezieht sich auf die Übergänge von Schwarz nach Weiß...
