Aufstellen Der Leiter; Aufbauanleitung - Intex 28077 Benutzerhandbuch

Die geschätzte Aufbauzeit beträgt 30-60 min. (Bitte berücksichtigen Sie, dass es sich
hier um eine ungefähre Richtzeit handelt - die individuelle Aufbauzeit kann variieren.)
Die Aufbauanleitungen für die Leiter mit 3 Stufen und 4 Stufen sind gleich. Die
Zeichnung zeigt die Leiter mit 4 Stufen.
FÜR DEN AUFBAU DER LEITER BENÖTIGEN SIE FOLGENDES WERKZEUG:
Einen Kreuzschlitzschraubendreher
Eine Zange oder einen kleinen verstellbaren Schraubenschlüssel
BEACHTEN SIE BITTE! Die Schrauben sollten Sie erst dann fest anziehen, wenn die
Leiter komplett zusammengebaut ist.
BEFESTIGEN SIE DIE BEINE DER LEITER, BEVOR SIE DIE TRITTFLÄCHEN
ANBRINGEN. HÄLT MAN SICH NICHT AN DIESE REIHENFOLGE KANN ES
PASSIEREN, DASS SICH DIE TRITTFLÄCHEN VON DEN BEINEN WÄHREN DER
BENÜTZUNG DER LEITER LÖSEN, DARAUS KÖNNTEN STÜRZE BZW.
SCHWERE VERLETZUNGEN RESULTIEREN! FALSCH VERBUNDENE TEILE
KÖNNEN ZUR INSTABILITÄT DER LEITER FÜHREN. RESULTAT DER FALSCHEN
MONTAGE KÖNNTEN STÜRZE BZW. SCHWERE VERLETZUNGEN SEIN.

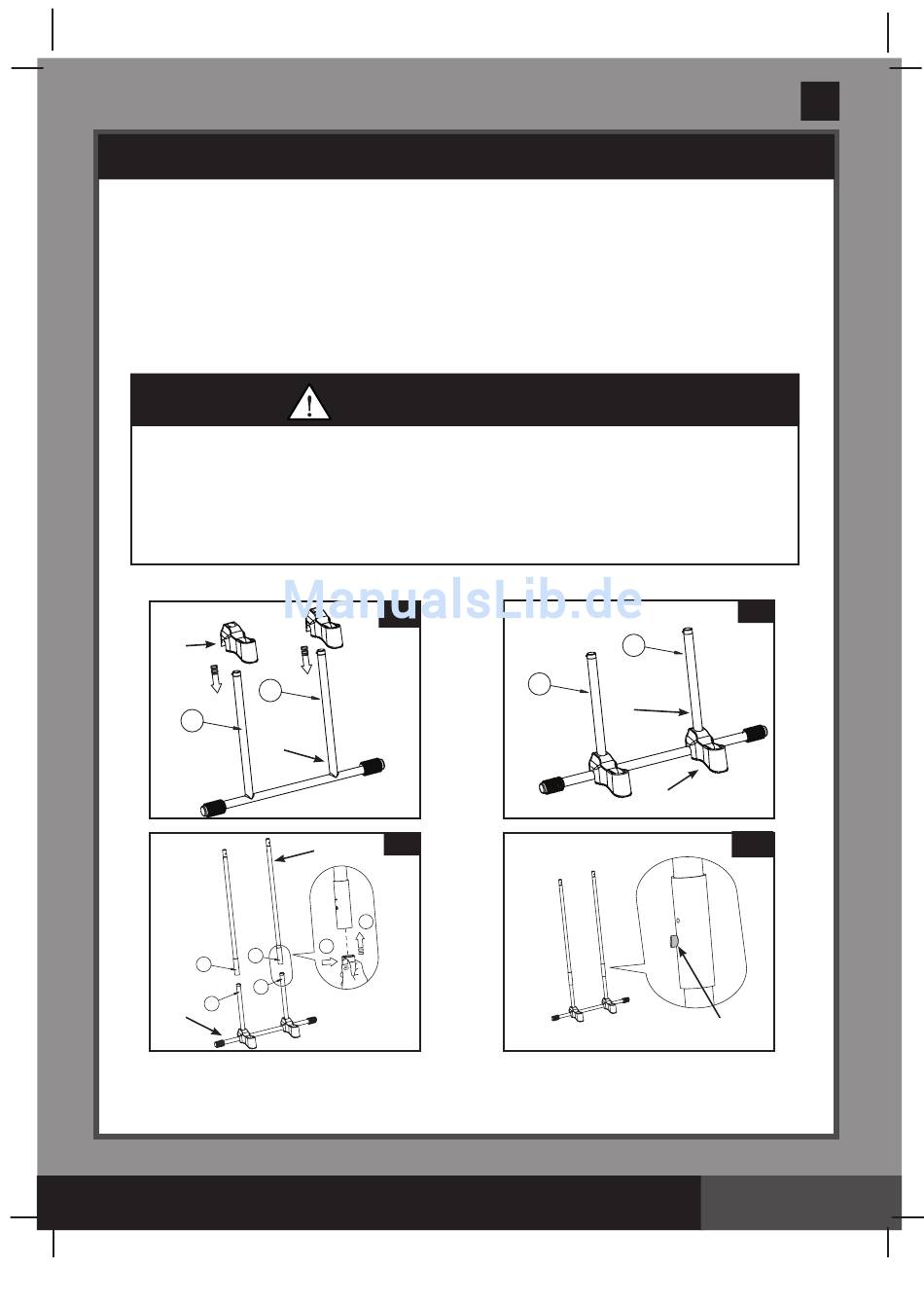

1. Zusammenbau der Stangen auf Seite „C" (Sehen Sie Abb. 1.1 bis 1.4):
15
C
C
C
C
14
C
C
C
C
C
C
14
C
WICHTIG: Versichern Sie sich, dass alle Stangen sicher und fest zusammengebaut
sind. Kontrollieren Sie ob die Splints eingerastet sind bevor Sie mit der Befestigung
einer weiteren Stufe fortfahren.
C
C
