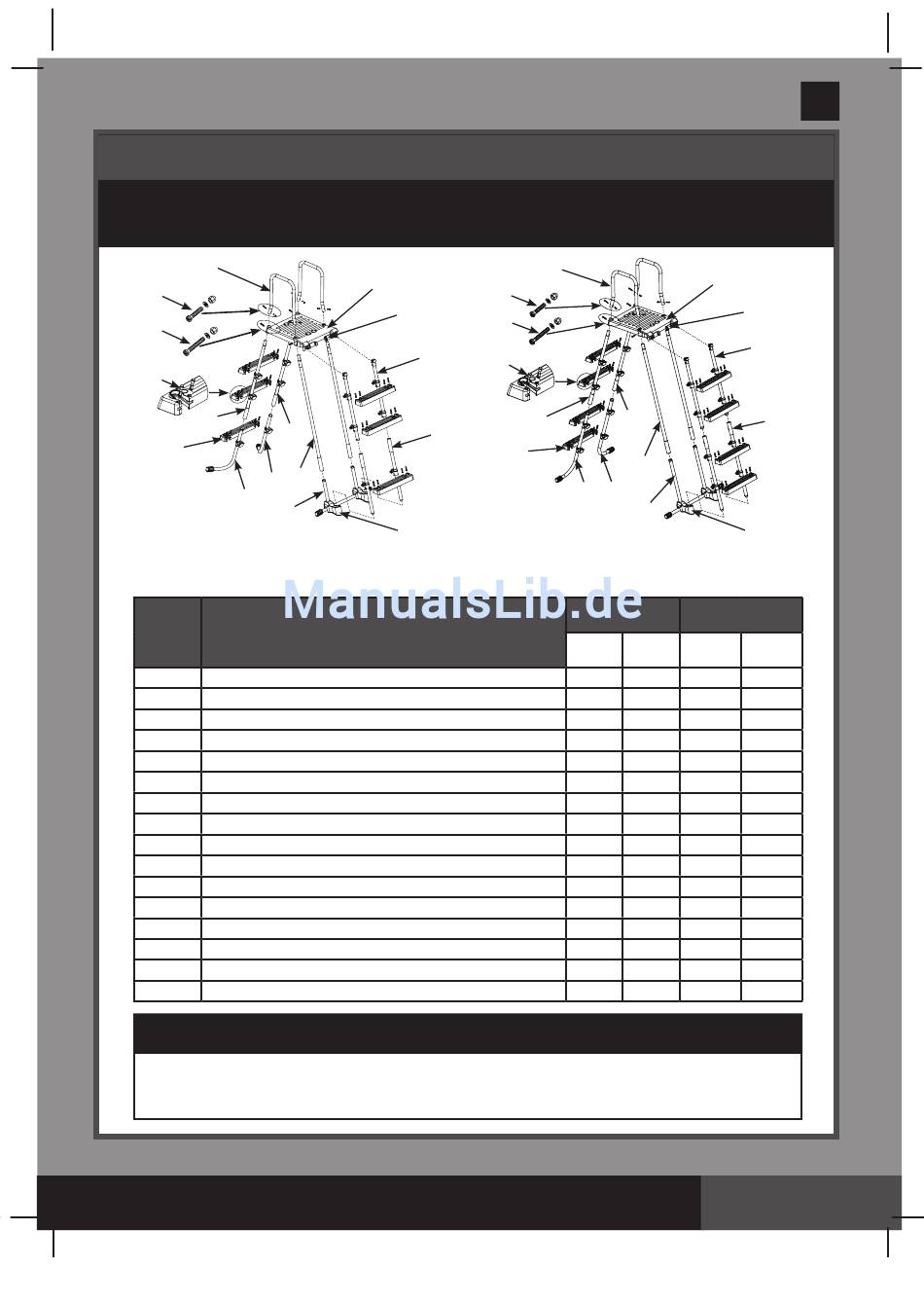

Teilereferenz - Intex 28077 Benutzerhandbuch

Bevor Sie mit dem Aufstellen des Produkts beginnen, nehmen Sie sich bitte kurz Zeit um sich mit den
1
3
4
5
7
6
10
9
14
Leiter 42" (107 cm) Modell
Abweichungen zum Produkt können vorhanden sein.
HINWEIS:
TEILENUMMER
1 U-FÖRMIGE HANDLÄUFE
2 OBERSTES TRITTBRETT
3 KURZE SCHRAUBEN FÜR U-FÖRMIGE HANDLÄUFE (1ERSATZ-SCHRAUBE)
4 LANGE SCHRAUBEN FÜR OBERSTES TRITTBRETT (1ERSATZ-SCHRAUBE)
5 SICHERUNGSSPLINT (2 ERSATZ-SCHRAUBE)
6 STUFEN
7 A SEITE - OBERE SEITENSTANGE (MARKIERT MIT "A1")
8 A SEITE - OBERE SEITENSTANGE (MARKIERT MIT "B1")
9 A SEITE - U-FÖRMIGER FUSS (MARKIERT MIT "A1" )
10 A SEITE - U-FÖRMIGER FUSS (MARKIERT MIT "B1" )
11 B SEITE - OBERE SEITENSTANGE (MARKIERT MIT "A2 & B2")
12 B SEITE - UNTERE SEITENSTANGE (MARKIERT MIT "A2 & B2")
13 C SEITE - OBERE SEITENSTANGE (MARKIERT MIT"C")
14 C SEITE - UNTERE J-FÖRMIGE SEITENSTANGE (MARKIERT MIT "C")
15 SOCKELSTÜTZE
16 SCHNALLE
ÜBERPRÜFUNG DER EINZELTEILE: ES IST SEHR WICHTIG, DIE TEILE VOR DEM
ZUSAMMENBAU MITTELS ANLEITUNG ZU PRÜFEN. AUFGRUND DER ÄHNLICHKEIT
EINIGER TEILE IST DIE KORREKTE MONTAGE SEHR WICHTIG.
HEBEN SIE DIESE BEDIENUNGSANLEITUNG AUF
(165IO) 42", 52" LADDER WITH REMOVABLE STEPS GERMAN SIZE: 7.5" X 10.3" PANTONE 295U 04/26/2013

TEILEREFERENZ

Einzelteilen vertraut zu machen.
2
16
11
12
8
13
15
BESCHREIBUNG
WICHTIG
1
3
4
5
8
7
6
13
9 10
14
Leiter 52" (132 cm) Modell
LEITERGRÖSSE
& MENGE
42in 52in
(107cm) (132cm)
2 2
1 1
5 5
5 5
26 34
6 8
1 1
1 1
1 1
1 1
2 2
2 2
2 2
1 1
2 2
2 2
Deutsch
165A
2
16
11
12
15
ERSATZTEILNUMMER
42in 52in
(107cm) (132cm)
11334 11346
11336 11597
10228 10810
10810 10227
10913 10913
10914 10914
11341 11559A
11341 11559B
11342 11560A
11343 11560B
11339 11594
11340 11593
11337 11595
11338 11596
11344 11356
11345 11345
Seite 4
