PHÖNIX Infinity 323 Montageanleitung Seite 10

4. Montagevarianten mit 4 Kollektoren
Wichtig:
Bei den Varianten 1 und 2 die Dachhaken
nicht mittig zwischen den Kollektoren anbrin-
gen, da sonst die Quickies nicht einrasten
können.
Hinweis:
Für die Anschlüsse des Kollektors sind
jeweils 0, 1 5 m bis 0,2 m einzurechnen.
F
•
B
Infinity-10
•
A
F
•
B
•
A

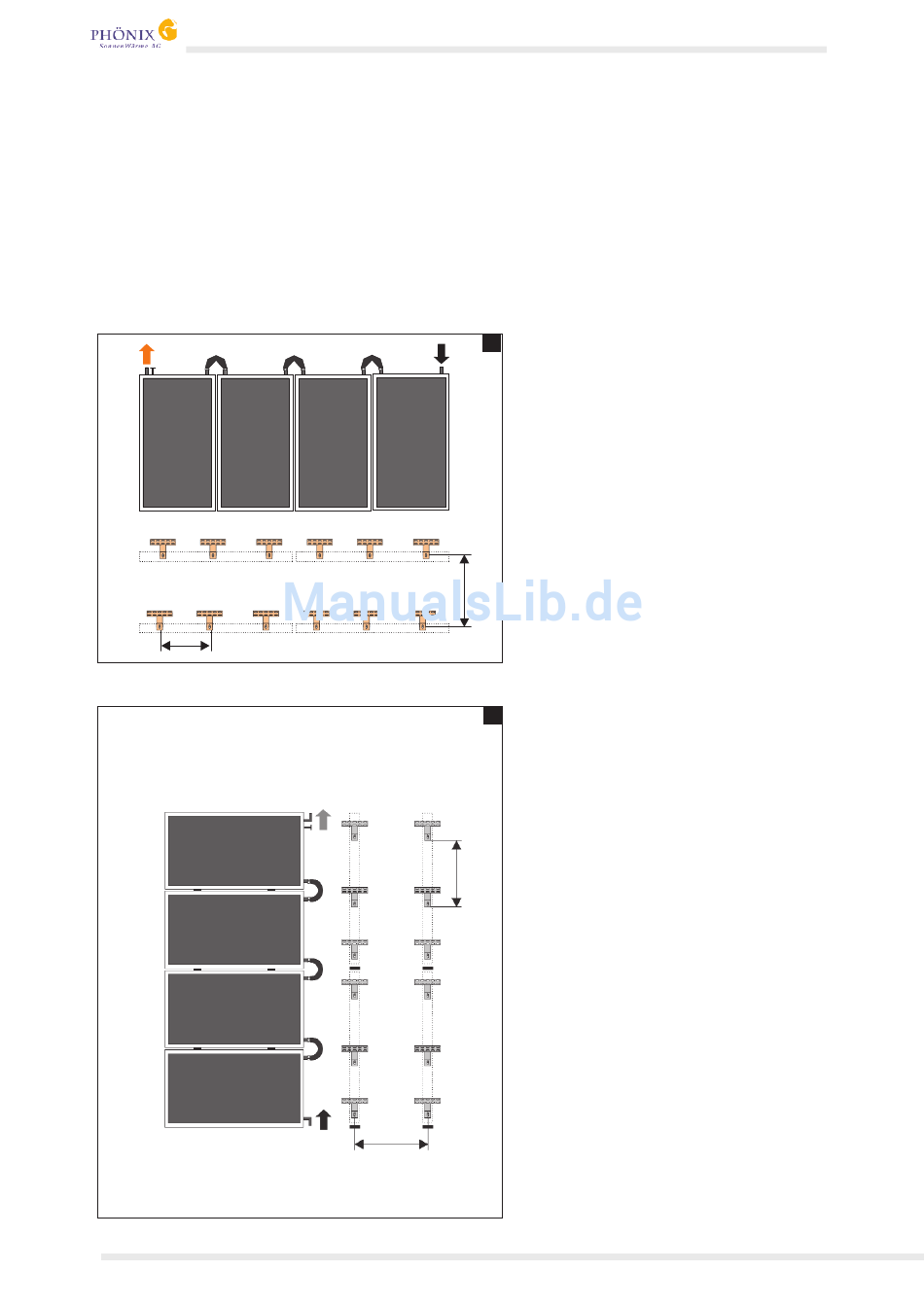

Kollektormontagevarianten
Variante 1
1
hochkant nebeneinander
Außenmaße Kollektorfeld:
4,64 x 2, 1 7 m
•
1,20 - 1,90 m
A
•
B 0,8 - 1, 1 m
2
Variante 2
quer übereinander
Außenmaße Kollektorfeld:
2, 1 7 x 4,64 m
•
A 1,20 - 1,90m
•
B
0,9 - 1, 1 m
