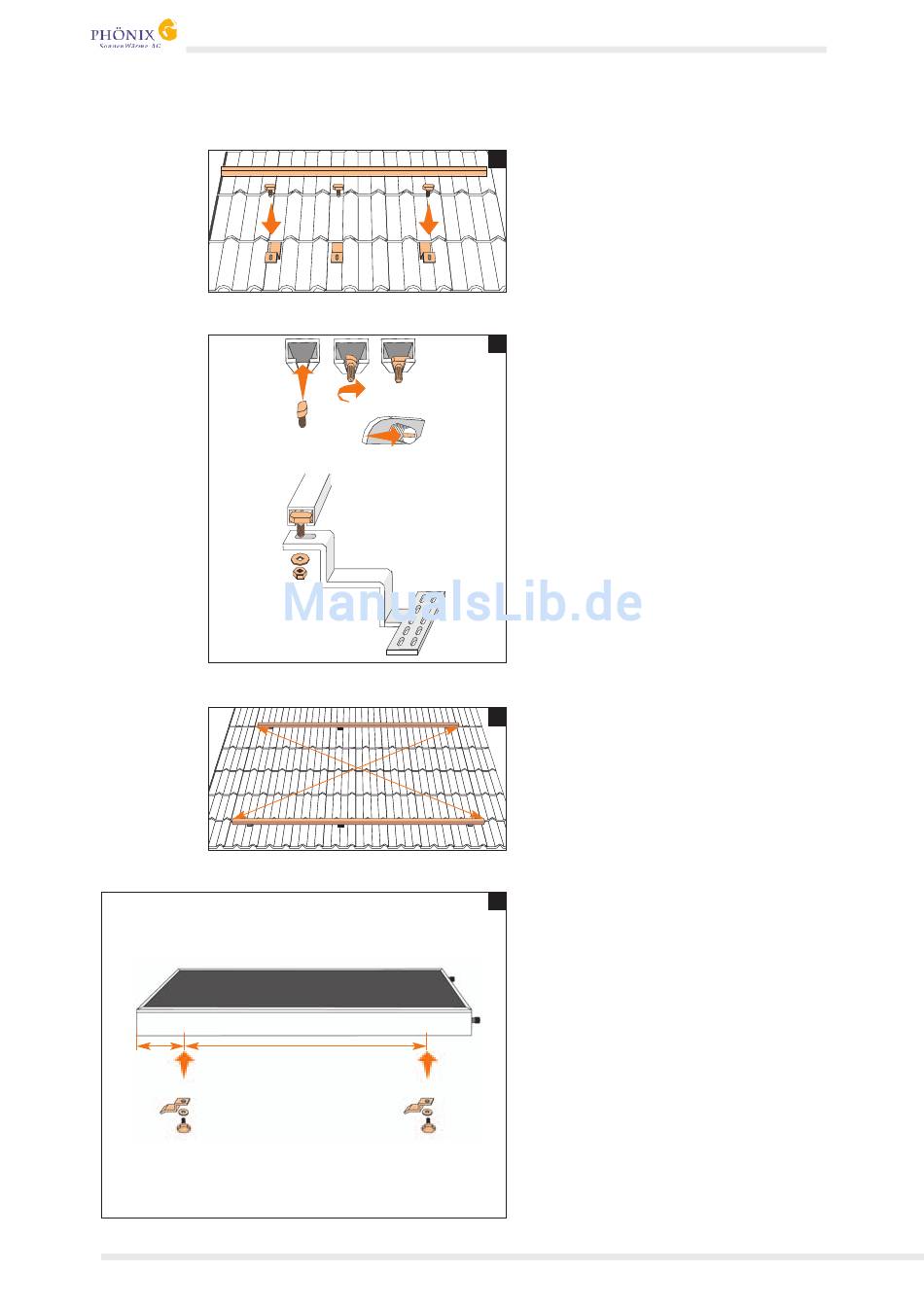

Kollektormontage Aufdach
•
2
Das C-Profil
mit Hammerkopfschrauben
1
(M10 x 30) auf die Sparrenanker montieren.
Achtung: Im Bereich der Sparrenanker kön-
•
nen die Quickies
4
zur Kollektorbefestigung
nicht in die Schiene einrasten. Deshalb die
•
Sparrenanker
nicht mittig zwischen zwei
7
Kollektoren montieren.
Hammerkopfschraube in das C-Profil einfüh-
2
ren und bis zum Anschlag drehen. Durch die
Kerbe am Gewindeende kann die korrekte
Position der Schraube überprüft werden bzw.
mit Hilfe des Schraubendrehers in die richti-
ge Position gebracht werden.
Die Schienen sind parallel ausgerichtet,
3
wenn Maß C = D (z.B. mit Schnur vermes-
sen).
Bei korrekter Ausrichtung können die Schie-
nen fest verschraubt werden.
Montage der Quickies
4
Beachten Sie die Maße (E) und (F). Das Maß
(E) sollte nicht größer als 50 cm sein, das
Maß (F) sollte 5 cm größer als der Abstand
der Profilschienen sein. Dies erleichtert die
spätere Montage auf dem Dach. In der Mon-
tagenut des Kollektors befinden sich Nutstei-
ne M8.
•
