Infinity-24
Kollektormontage Aufdach

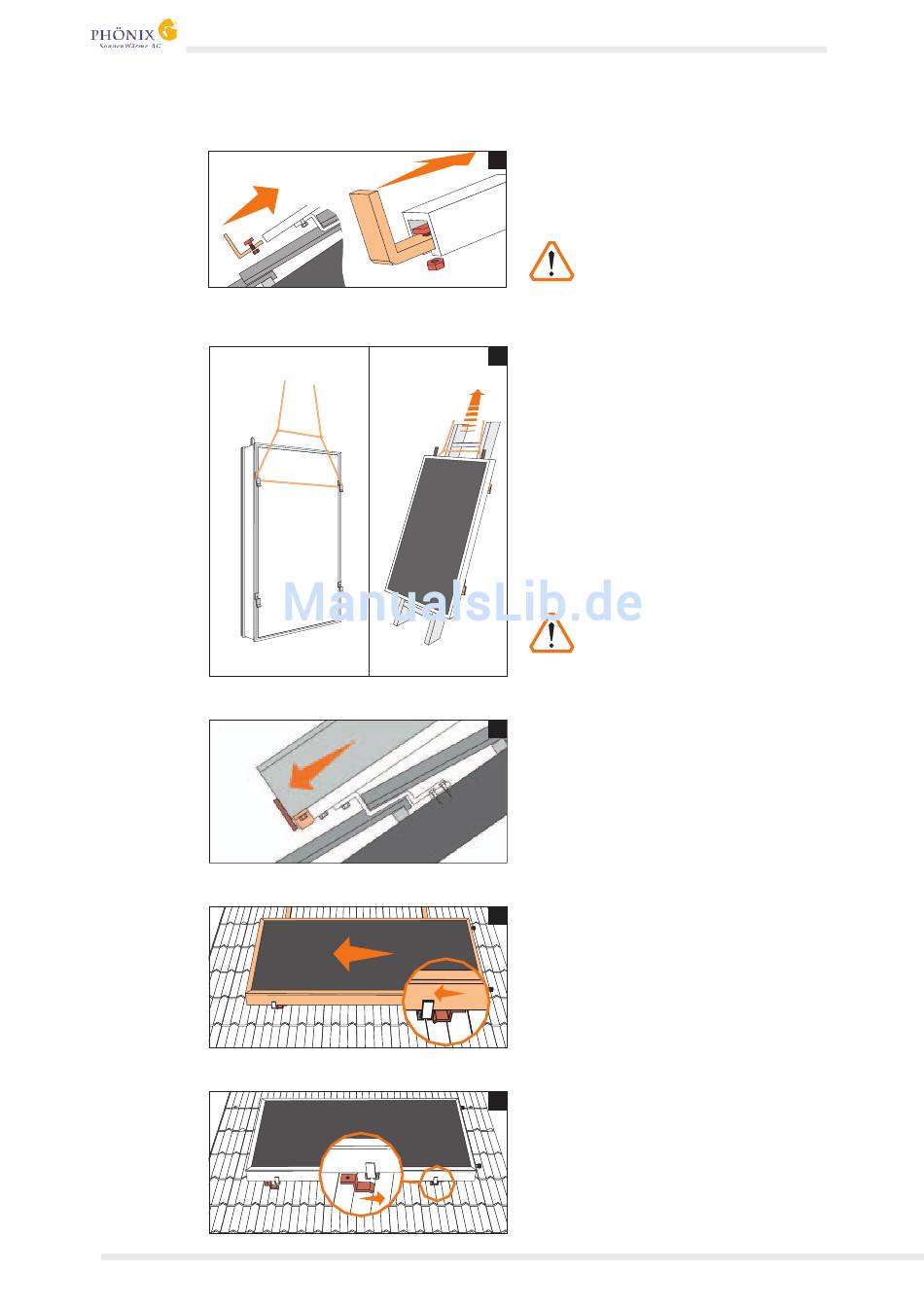

Vor der Kollektormontage wird das L-Stopp-
6
profil
le gesteckt und mit Hammerkopfschrauben
befestigt.
Kollektoren mit Hilfe eines tragfähigen Seils
7
auf das Dach bringen. Dazu das Seil nur an
den oberen Quickies befestigen, wenn diese
sehr fest verschraubt sind. Ansonsten
besteht die Gefahr, dass die Quieckies seit-
lich wegdrehen und der Kollektor herunter-
fällt. Besser ist die Befestigung eines Seils
um den ganzen Kollektor,, der dann über eine
Leiter auf das Dach gezogen werden kann.
Niemals das Seil an den Kollektoranschlüs-
sen anbringen.
Den Kollektor auf das Gestell heben und
8
bündig an die L-Stoppprofile schieben.
Den Kollektor seitlich mit den Quickies auf
9
die C-Profilschiene schieben.
Quickies auf der Seite der Kollektoranschlüs-
10
se lösen und einen um 180° drehen. Quik-
kies auf der gegenüberliegenden Seite in die
C-Schiene einrasten lassen und gelöste
Quickies wieder fest montieren.
•
in die untere Öffnung der C-Profi-
10
Bitte beachten!!!
L-Stoppprofil fest verschrauben!
Ansonsten können sich die Kollekto-
ren verschieben.
Absturzgefahr!!!
Personen sollten Fallschutzmittel
anlegen. Kollektoren gegen Absturz
sichern.
