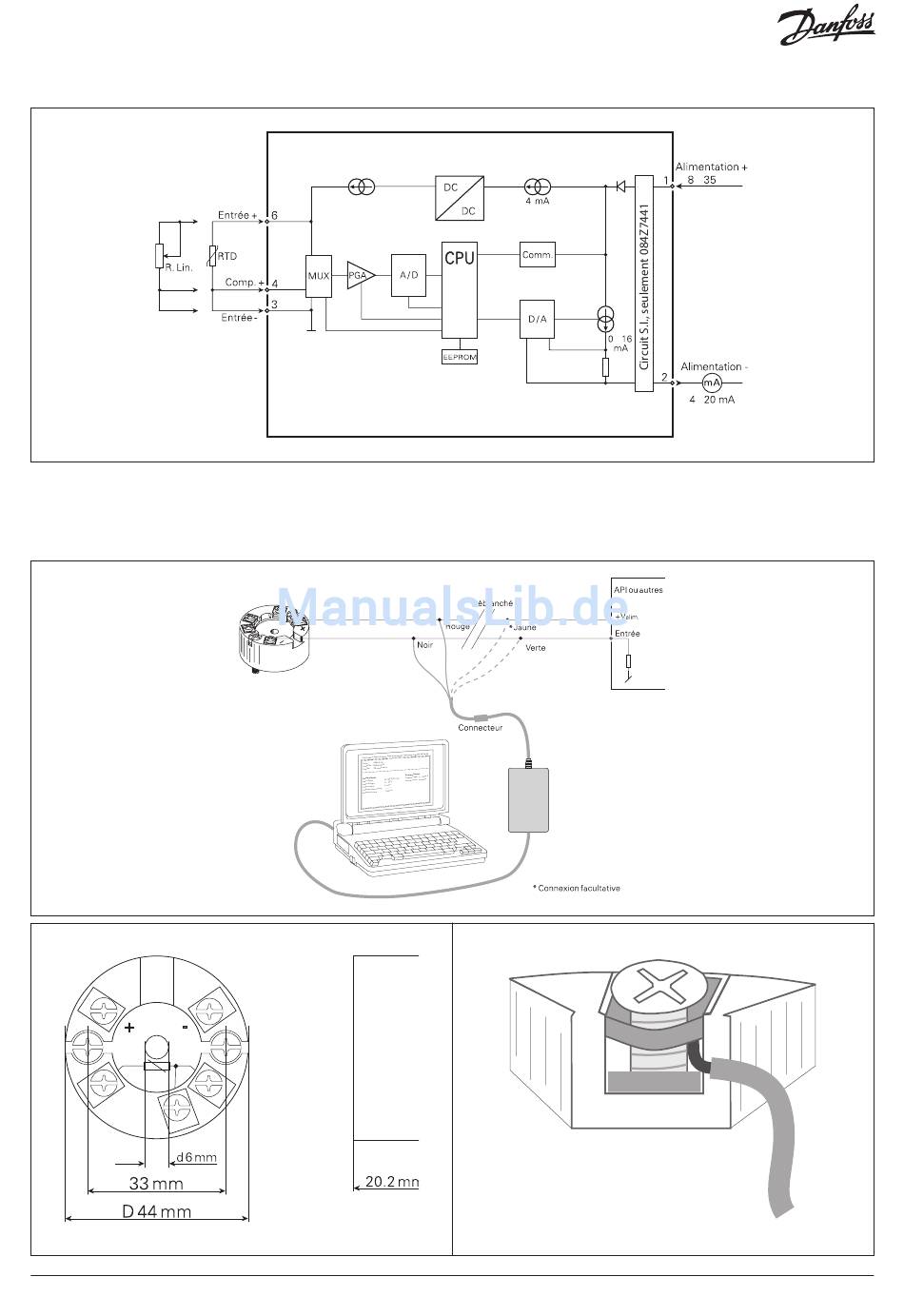

SCHEMA DE PRINCIPE

PROGRAMMATION

• Loop Link est un kit de programmation permettant de programmer le MBT 9110
• Pour le raccordement du Loop Link, veuillez vous reporter au schéma cidessous et à l'aide en ligne du logiciel PReset
• Loop Link ne doit pas être utilisé avec des modules installés en zone dangereuse
Dimensions mécaniques
16 | 520B7737 | IC.PS.P40.A4.ML
084Z7440, 084Z7441
1
2
MBT 9110
MBT 9110
*
L oop
5909 - USB
L ink 5905 - RS232

Montage des fils du capteur

–
VCC
–
–
Les fils doivent être montés
entre les plaques métalliques
