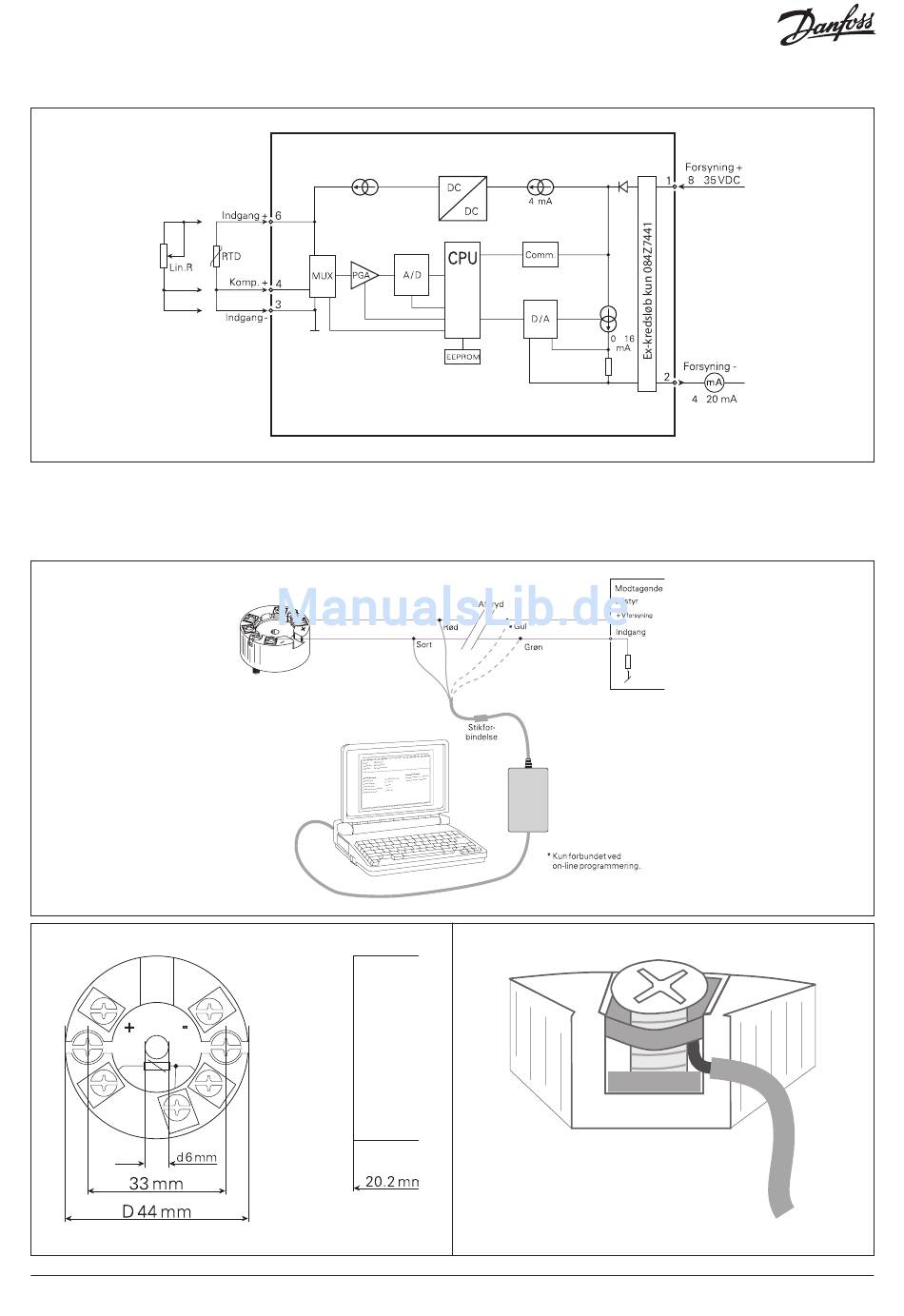

BLOKDIAGRAM

PROGRAMMERING

• Loop Link er et batteridrevet kommunikationsinterface, der er nødvendigt for programmering af MBT 9110
• Ved programmering henvises til tegningen nedenfor og hjælpefunktionen i PReset programmet
• Loop Link må ikke benyttes til kommunikation med moduler installeret i EEx-område

Mekaniske specifikationer

© Danfoss | DCS (im) | 2017.07
084Z7440, 084Z7441
1
2
MBT 9110
MBT 9110
*
L oop 5909 - USB
L ink
5905 - RS232
Montering af følerledninger
–
–
–
Ledninger monteres mellem
metalpladerne
IC.PS.P40.A4.ML | 520B7737 | 11
