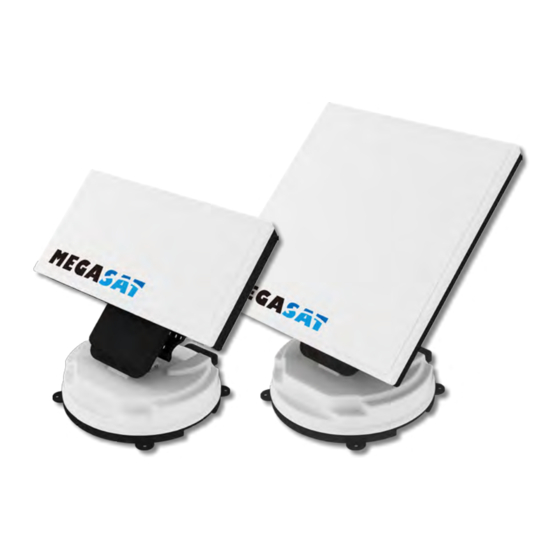

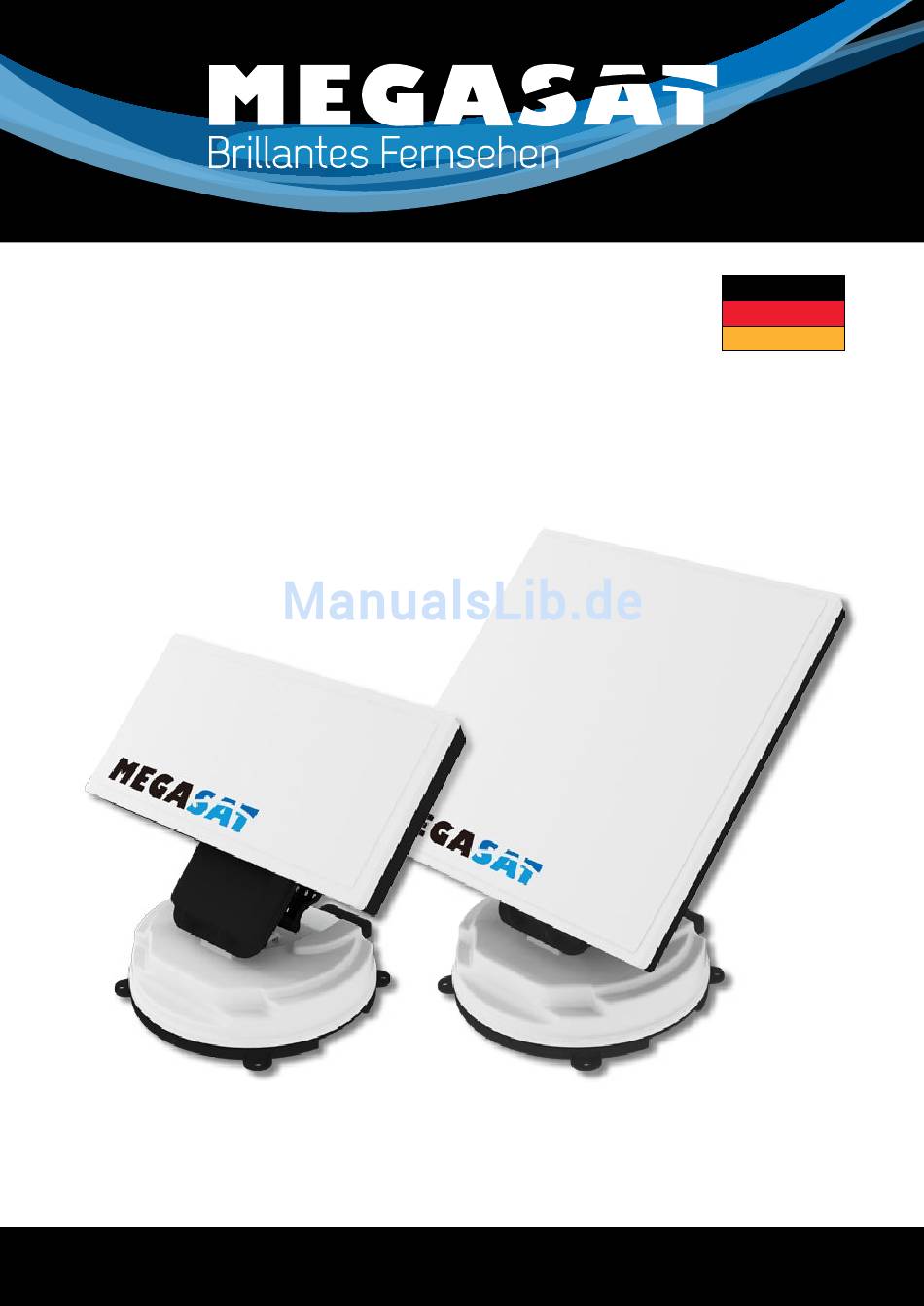

- Seite 1 Countryman GPS Premium Countryman GPS Professional Deutsch BENUTZERHANDBUCH...
-
Seite 2: Inhaltsverzeichnis
Inhalt 1. Einführung Sicherheitshinweise Vorsicht - Unsachgemäße Handhabung kann zu schweren Schäden an die- sem Gerät führen. Sie können auch für daraus resultierende weitere Schäden am Gerät verantwortlich gemacht werden. 1. Einführung Sicherheitshinweise ............. 03 Hinweis – Lesen Sie das Benutzerhandbuch sorgfältig durch bevor Sie mit der Kurzbeschreibung .............. -
Seite 3: Lieferumfang
1. Einführung 1. Einführung Lieferumfang Bezeichnungen der Teile • Countryman GPS Premium/Professional • Montageplatte • Bedienpult inkl. Halterung • Dachdurchführung • KFZ-Anschlusskabel • Kabelverschraubung • 12 m Koaxialkabel für Bedienpult (schwarz) • Schraubenset • 12 m Koaxialkabel für Receiver (grau) •... -
Seite 4: Betrieb Anschlussdiagramm
2. Betrieb 2. Betrieb Anschlussdiagramm Funktionsbeschreibung A Einschalten Funktion Beschreibung Bedienung “Netzschalten” betätigen Wenn die alle Kabelverbindungen angeschlossen wurden, betätigen Sie den Netzschalter auf der Oberseite des Bedienpults. “Home/GPS Position” Wenn die Position der Antenne in Grundstellung ist, Fernseher leuchtet durchgehend leuchten die Anzeigen durchgehend und die Antenne ist einsatzbereit. -
Seite 5: Kurzanleitung
2. Betrieb 2. Betrieb Kurzanleitung D Satellit wechseln Funktion Beschreibung Bedienung Beschreibung 1. Montieren Sie die Antenne auf einem flachen Untergrund auf dem Dach Ihres Fahrzeugs. “Satellit hoch/runter Wenn Sie den gewünschten Satelliten ändern möchten, 2. Verbinden Sie den linken Anschluss der Antenne (an der Rückseite) mit dem Bedienpult. Taste”... -
Seite 6: Programm Update
Hinweis: Für Firmware und Satelliten-Updates besuchen Sie bitte unsere Homepage: D. Weitere Themen www.megasat.tv 1. Wenn das System nicht ordnungsgemäß verkabelt wurde, wird es nicht richtig funktionieren. Kontaktieren Sie zur fachgerechten Installation der Antenne ggf. Ihren örtlichen Händler zur Unterstützung. -
Seite 7: Technische Daten
5. Technische Daten 5. Technische Daten Technische Daten Abmessungen Countryman GPS Premium Countryman GPS Professional Produkt Gewicht 13,5 kg 16,5 kg Countryman GPS Premium Einsatz Stationär Stationär Antennengewinn 33.7 dBi @ 12.7GHz 36.1 dBi @ 12.7GHz min EIRP 50 dBW... -
Seite 8: Montageabmessungen
5. Technische Daten 5. Technische Daten Montageabmessungen Montageabmessungen Countryman GPS Premium Countryman GPS Professional Fahrtrichtung Max. Schwenkradius Max. Schwenkradius Fahrtrichtung von 50 cm Drehpunkt Max. Schwenkradius Drehpunkt von 38 cm 44 cm 44 cm 51,5 cm 66,5 cm DEUTSCH DEUTSCH... -
Seite 9: Montageanleitung
6. Montageanleitung 6. Montageanleitung Fahrtrichtung Säubern Sie gründlich die Oberfläche. Platzieren Sie die Montageplatte an die Tragen Sie Spezialkleber rund um die Achten Sie auf eine saubere gewünschte Position. Montageplatte auf. Oberfläche. Legen Sie das Isolierband mit ca. 4 mm Tragen Sie einen Spezialkleber mit Entfernen Sie das Isolierband. - Seite 10 6. Montageanleitung 6. Montageanleitung Positionieren Sie die Dachdurchführung mittig zur Antenne mit einem Abstand von ca. Achten Sie auf eine saubere Entfernen Sie das Isolierbband. 30 cm und bringen Sie das Isolierband mit ca. 4 mm Abstand an. Silikonoberfläche. Bohren Sie ein 15 mm dickes Loch Führen Sie die Kabel ein.
- Seite 11 Countryman GPS Premium Countryman GPS Professional English Stand: 1.2 Februar 2015 // Technische Änderungen, Druckfehler und Irrtümer vorbehalten. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv User manual...
-
Seite 12: Safety Information
Content 1. Introduction Safety information Caution – Improper handling by unqualified personnel can cause serious da- mage to this equipment. Unqualified personnel who tamper with this equip- ment may be held liable for any resultant damage to the equipment. 1. Introduction Safety information .............. -
Seite 13: Delivery
1. Introduction 1. Introduction Delivery Name of parts • Countryman GPS Premium/Professional • Mounting plate • Controller incl. bracket • Cable holder • Car cable • Cable gland • 12 m coaxial cable for controller (black) • Screw set • 12 m coaxial cable for set-top box (grey) •... -
Seite 14: Operating Instruction Connection Diagram
2. Operating instruction 2. Operating instruction Connection Diagram Functional Description A Power On Function Description Operation “Power” Switch When the all cable connections are completed, switch on with the “Power Switch” button on the top of the controller. „Home Status“ light If the antenna was at home position, “Home status”... -
Seite 15: Quick Start
TV. pausing or moving. GPS can help to search for the satellite faster & catch the optimum satellite signal, and assist Countryman GPS Premium to acheive the best elevation „GPS“ LED & skew angle. -
Seite 16: Program Update
Note: For frimware and satellite updates, please visit our homepage: D. Other issues www.megasat.tv 1. If the system has been improperly wired, it will not operate properly. Contact your local distributor for assistance of cable damage. ENGLISH... -
Seite 17: Specifications
5. Specifications 5. Specifications Specifications Dimensions Countryman GPS Premium Countryman GPS Professional Product Weight 13,5 kg 16,5 kg Countryman GPS Premium Work Condition Stationary Stationary Antenna Gain 33.7 dBi @ 12.7GHz 36.1 dBi @ 12.7GHz Min EIRP 50 dBW 47 dBW... -
Seite 18: Mounting Dimensions
5. Specifications 5. Specifications Mounting Dimensions Mounting Dimensions Countryman GPS Premium Countryman GPS Professional direction of travel Max. radius of 50 cm direction of travel pivot point Max. radius of 38 cm pivot point 44 cm 44 cm 51,5 cm... -
Seite 19: Mounting Instruction
6. Mounting instruction 6. Mounting instruction Fahrtrichtung Clean the surface with cleaner. Locate mounting plate in the center of Apply glue around mounting plate. Tidy the area glue applied. car roof. Attach friction tape outside of the moun- Apply glue within the guided tape line Remove friction tape and get dry. - Seite 20 6. Mounting instruction 6. Mounting instruction Arrange cable holder in front of (30cm apart from) antenna center by facing open side Tidy silicon. Remove friction tape. of cable holder toward projected part of the mounting plate. Then attach friction tape outside of cable holder Make 15mm drill hole in the center of Insert Receiver &...
- Seite 21 Status: 1.2 February 2015 // Technical changes, misprints and errors reserved. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
