  • Seite 1 Countryman GPS Bedienungsanleitung...

  • Seite 2: Inhaltsverzeichnis

    Inhaltsverzeichnis 1. Einführung 1.1 Sicherheitshinweise ..............03 1.2 Kurzbeschreibung ..............03 1.3 Richtiger Einsatz und Betrieb ..........03 1.4 Lieferumfang .................04 1.5 Bezeichnungen und Anschlüsse ........05 2. Satellitenübertragung ..............06 3. Anschluss der Komponenten ..........07 4. Inbetriebnahme und Bedienung 4.1 Vorbereitung..................08 4.2 Zurück zur Ausgangsposition und ausschalten ..08 4.3 Auswahl des Satelliten ............09 4.4 Feinabstimmungsmodus ............09 4.5 Fehlermeldung ................10...

  • Seite 3: Einführung

    Vorgehensweise mit diesem Produkt nicht übereinstimmen. 1.2 Kurzbeschreibung Diese Anleitung beschreibt die Funktionen und die Bedienung des Countryman GPS. Der einwandfreie und sichere Betrieb des Systems kann nur durch die folgenden Anwei- sungen sichergestellt werden. Ihr Countryman GPS ist ein intelligentes Satelliten-Emp- fangssystem, das sich automatisch auf einen der voreingestellten Satelliten ausrichtet, solange sich das System innerhalb der Ausleuchtzone dieses Satelliten befindet.

  • Seite 4: Lieferumfang

    1. Einführung 1.4 Lieferumfang Countryman GPS Basisplatte KFZ-Anschlusskabel 12 m Koaxialkabel zum Receiver (grau) Steuergerät Halterung 12 m Koaxialkabel zum Basispolster Steuergerät (schwarz) Transportkoffer Dachdurchführung Kabelverschraubung Inbusschlüssel Manual Schraubenset Bedienungsanleitung DEUTSCH...

  • Seite 5: Bezeichnungen Und Anschlüsse

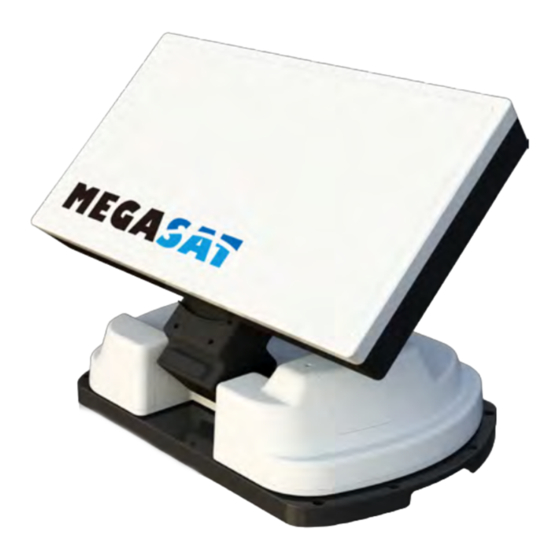

    1. Einführung 1.5 Bezeichnungen und Anschlüsse Verriegelung Antenne Kunststoffgehäuse Neigung (Elevation) Hauptkörper Sockel zum Receiver Befestigungsplatte zum Steuergerät Home Statusanzeige GPS Statusanzeige Verriegelung NID Check LED LCD Display Fehler LED Home / Mode / OK / Einschalter / Einstellungen / Tune Satellitenauswahl Halterung Stromanschluss...

  • Seite 6: Satellitenübertragung

    2. Satellitenübertragung Direct Broadcast Service (DBS) strahlt Audio, Video und Daten über den Satelliten aus, der sich in ca. 35.800 km Höhe über der Erde befindet. Mit einer Empfangsstation wie die Antenne und einem Satelliten Receiver werden die Signale vom Satelliten empfangen und verarbeitet.

  • Seite 7: Anschluss Der Komponenten

    MAIN UNIT 3. Anschluss der Komponenten Haupteinheit RECEIVER Receiver cable (Grey color) Koaxialkabel (grau) Controller Satelliten Receiver Fernseher CONTROLLER Adaptor or Cigarette light adaptor KFZ Anschlusskabel oder Stromversorgung Use the black color controller cable to connect between the controller and antenna.

  • Seite 8: Inbetriebnahme Und Bedienung

    4. Inbetriebnahme und Bedienung 4.1 Vorbereitung 1. Wenn alle Kabel angeschlossen sind, drücken Sie die Taste POWER, um das Gerät ein- zuschalten. 2. Die HOME LED leuchtet dauerhaft auf. Dies bedeutet, dass die Antenne bereit ist. Wenn die Antenne nicht zurück in die Ausgangsposition gefahren ist, wird die HO- ME-LED blinken, bis die Antenne ihre Ausgangsposition erreicht.

  • Seite 9: Auswahl Des Satelliten

    4. Inbetriebnahme und Bedienung 4.3 Auswahl des Satelliten 1. Wählen Sie den Satelliten, den Sie empfangen möchten, indem Sie die Pfeiltasten auf dem Steuergerät verwenden und bestätigen anschließend mit OK. 2. Die Netzwerk-ID (NID) Check-LED wird anfangen zu blinken und der Antennenstatus zeigt „SUCHEN“...

  • Seite 10: Fehlermeldung

    4. Inbetriebnahme und Bedienung 4.4 Fehlermeldung Die Fehler-LED leuchtet auf und die Details der Fehlermeldung werden auf dem LCD-Dis- play anzeigt. Hier wird erläutert, ob es ein Problem mit dem Hauptgerät gibt. 1. Fehler Ausgangsposition Falls die Antenne innerhalb der zulässigen Zeit nicht in die Ausgangsposition zu- rückkehrt oder das System die Ausgangsposition nicht erkennt, obwohl die Antenne sich wieder in Ausgangsposition befindet (der Begrenzungssensor ist defekt).

  • Seite 11: Firmwareupdate

    1. Kopieren Sie die neue Firmware in das Hauptverzeichnis des USB Sticks (ohne Un- terordner). Der USB Stick muss als Dateisystem FAT32 formatiert sein und darf keine anderen Daten enthalten! Die neueste Firmware finden Sie auf www.megasat.tv 2. Stellen Sie sicher, dass das Steuergerät ausgeschaltet ist und schließen den USB-Stick an den USB-Anschluss des Steuergerätes an.

  • Seite 12: Erweiterte Einstellungen

    6. Erweiterte Einstellungen Ändern des Transponder (TP)-Modus 1. Drücken Sie 2x MODE, um in den TP-Modus zu gelangen und anschließend OK. Hinweis: Zum Auswählen und Festlegen der Zahlen verwenden Sie die Pfeiltasten, um die verfügbaren Optionen zu sehen. Die Zahlen ändern sich individuell mit dem Cursor.

  • Seite 13: Fehlerbehebung

    7. Fehlerbehebung Es gibt verschiedene Ursachen, die die Empfangsqualität oder den Betrieb der Antenne beeinflussen können. In den folgenden Abschnitten werden Probleme und Lösungen aufgelistet. A. Keine Funktion beim Einschalten des Steuergerätes 1. Überprüfen Sie noch einmal alle Kabelverbindungen ordnungsgemäß. •...

  • Seite 14: Montageabmessungen

    8. Montageabmessungen 515 mm max. 426 mm max. 192 mm 192 mm 126 mm 316 mm 454 mm 355 mm Fahrtrichtung Max. Schwenkbereich Drehpunkt 27,5 cm 37,5 cm 66 cm DEUTSCH...

  • Seite 15: Montage Auf Dem Dach

    9. Montage auf dem Dach Vergewissern Sie sich vor der Montage, dass alle benötigten Teile und Werkzeuge bereit liegen: 1. Spezialkleber 9. Montageplatte 2. Koaxialkabel (grau) 10. KFZ Anschlusskabel 3. Inbusschlüssel 11. Reiniger 4. Halterung für Steuergerät 12. Bohrmaschine 5. Koaxialkabel (schwarz) 13.
  • Seite 16 9. Montage auf dem Dach Platzieren Sie die Montageplatte auf den Kleber, und Tragen Sie den Kleber auf den Löchern auf. bohren Sie 7 Löcher (2 mm) mit einer Bohrmaschine. Drehen Sie die 7 M4 x 20 Schrauben ein. Tragen Sie erneut Kleber über die Schrauben auf. Tragen Sie Kleber rund um die Kante der Monta- Ziehen Sie die Klebspur mit dem Finger oder ei- geplatte auf.
  • Seite 17 9. Montage auf dem Dach Halten Sie den und die 8 M6 × 15 Schrauben bereit. Setzen Sie die Antenne auf die Montageplatte und schrauben Sie diese fest an. Legen Sie die Dachdurchführung ca. 30 cm entfernt hinter der Antenne (in Richtung der Anschlüsse.) Bringen Sie in einem Abstand von ca.
  • Seite 18 9. Montage auf dem Dach Halten Sie die beiden Koaxialkabel (grau/schwarz) sowie die Dachdurchführung und die Kabelverschraubung bereit. Verlegen Sie die Kabel wie auf dem Bild zu sehen. Platzieren Sie die Dachdurchführung und bohren Verschrauben Sie die Dachdurchführung mit den Sie die Löcher mit einem 2 mm Bohrer.
  • Seite 19 9. Montage auf dem Dach Vergewissern Sie sich, das die Stromversorgung rich- Zur Montage der Halterung des Steuergerätes be- tig an Ihrem Fahrzeug angeschlossen ist. nötigen Sie die 2 M4 x 16 Schrauben. Verbinden Sie die Leitungen (Stromversorgung und Hängen Sie das Steuergerät in die Halterung. Antenne) mit dem Steuergerät.

  • Seite 20: Technische Daten

    10. Technische Daten Allgemeine Daten LNB Ausgang LNB Eingangsfrequenz 10.7 ~ 12.75 GHz LNB Ausgangsfrequenz 950 ~ 2.150 MHz Polarisation horizontal / vertikal Antennengewinn 33.7 dBi @ 12.7 GHz Min EIRP 50 dBW Winkelbereich Skew -45° ~ +45° Winkelbereich Elevation 15°...

  • Seite 21: Konformitätserklärung

    Notizen Konformitätserklärung Hiermit erklärt die Firma Megasat Werke GmbH, dass sich folgendes Gerät in Überein- stimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Be- stimmungen der Richtlinie EC EMC Directive 2004/108/EC befindet: Megasat Countryman GPS (Art.-Nr. 1500120) Die Konformitätserklärung zu diesen Produkten liegt der Firma vor: Megasat Werke GmbH, Industriestraße 4a, D-97618 Niederlauer...
  • Seite 22 Stand: 2.1 (Februar 2016) // Technische Änderungen, Druckfehler und Irrtümer vorbehalten. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
  • Seite 23 Countryman GPS user manual...
  • Seite 24 Inhaltsverzeichnis 1. Introduction 1.1 Safety information ............03 1.2 Short description ............03 1.3 Proper use and operation ........03 1.4 Delivery ................04 1.5 Designations and connections ......05 2. Satellite broadcasting............06 3. Connection of the Components ......07 4.

  • Seite 25: Introduction

    The Countryman GPS only occupies requisite space while it performs the necessary adjustments with the slim and agile antenna body.

  • Seite 26: Delivery

    1. Introduction 1.4 Delivery Countryman GPS Mounting plate Cigarette lighter adaptor 12 m coaxial cable to set-top box (grey) Control unit Holder 12 m coaxial cable to Base pads control unit (black) Carrying case Roof outlet Cable gland Allen wrench...

  • Seite 27: Designations And Connections

    1. Introduction 1.5 Designations and connections Latch Antenna Skew pivot Elevation Main body Base to set-top box Mounting plate to Control unit Home LED GPS LED Communication LED NID check LED LCD Display Error message LED HOME / MODE / POWER / Arrows / SET / TUNE button OK button...

  • Seite 28: Satellite Broadcasting

    2. Satellite broadcasting Direct Broadcast Service (DBS) satellites broadcast audio, video and data information from satellites located 22.200 miles in space. A receiving station, such as the antenna, should include a dish and satellite receiver to receive the signals and process them for use by the consumer audio and video equipment.

  • Seite 29: Connection Of The Components

    MAIN UNIT 3. Connection of the Components Main unit RECEIVER Receiver cable (Grey color) Coax cable (grey) Controller Set-top box Television CONTROLLER Adaptor or Cigarette light adaptor Cigarette light adaptor or Power input cable Use the black color controller cable to connect between the controller and antenna.

  • Seite 30: Startup And Operation

    4. Startup and operation 4.1 Get ready to use 1. When the all cable connections are completed, press POWER to turn the unit on. 2. HOME LED will be solid this means the antenna is ready to go. If the antenna did not go back to HOME position, HOME LED will continue to flash while antenna comes back to HOME.

  • Seite 31: Selection Of The Satellite

    4. Startup and operation 4.3 Selecting the satellite 1. Select the satellite which user wants to view using arrow buttons on the controller and press OK. 2. Network Identification (NID) check LED will flash and the antenna status will display “SEARCHING”...

  • Seite 32: Error Message

    4. Startup and operation 4.4 Error Message Error message LED will be illuminated and the error message detail will be shown on LCD display, this will detail if there is a problem with main unit. 1. HOME POSITION error If antenna does not come back to HOME position within the allowed time or the system does not recognise HOME position despite the antenna being back at HOME position (The Limit sensor is faulty).

  • Seite 33: Firmware Update

    The flash drive must be formatted as a FAT32 file system and must not contain any other data! You can find the latest firmware on www.megasat.tv 2. Ensure that the unit is turned off and plug the USB into USB port on the side of cont- roller.

  • Seite 34: Advanced Settings

    6. Advanced Settings Modify Transponder (TP) mode 1. Press MODE twice to enter “Modify TP mode” and press OK. NOTE: To select and set numbers, use arrow buttons to see available options. The numbers adjust individually with the cursor and press OK to move to next option. This function is only used if the satellite operator changes all its parameters.

  • Seite 35: Troubleshooting

    7. Troubleshooting There are a number of common issues that can affect the signal reception quality or the operation of the unit. The following sections address these issues and potential solutions. A. No function when power on the controller 1. Check again all the cable connections have been made correctly. •...

  • Seite 36: Mountig Dimensions

    8. Mounting dimensions 515 mm max. 426 mm max. 192 mm 192 mm 126 mm 316 mm 454 mm 355 mm Direction of travel Max. pivot range pivot point 27,5 cm 37,5 cm 66 cm ENGLISH...

  • Seite 37: Mounting On The Roof

    9. Mounting on the roof Make sure that all the required parts and tools are available before installation: 1. Special adhesives 9. Mounting plate 2. Coaxial cable (gray) 10. Cigarette lighter adaptor 3. Allen key 11. Cleaner 4. Control unit holder 12.
  • Seite 38 9. Mounting on the roof Place the mounting plate on the silicone and Apply silicone on the holes make 7 holes (2mm) with a power drill. Assemble seven (7) of M4x20 bolts Re-apply silicone to cover bolts screwed Apply silicone around mounting plate edge Tidy silicone surface Remove friction tape and allow to dry Prepare to place the antenna on to the eight...
  • Seite 39 9. Mounting on the roof Parts required, allen wrench and eight(8) of Place the antenna on the mounting plate and M6×15 bolts tighten firmly each of the bolts with allen wrench Place cable holder 30 cm away from the rear centre of the antenna. Apply friction tape 5mm from the outside of the holder Drill a 15mm hole (or larger) in the centre of the Make sure that hole size is big enough to insert...
  • Seite 40 9. Mounting on the roof Controller cable, receiver cable, cable holder and gland are required. Set up required parts as above picture. Place and hold the assembled cable holder inside Fix cable holder on the vehicle roof with the tape markings. Drill three(3) 2mm holes three(3) of M4 x 20 screws on drill holes made Apply silicone around cable holder and on the Connect cables to relative ports.
  • Seite 41 9. Mounting on the roof Get cigarette lighter adaptor (power input cable). Fix controller bracket where it should be fixed using two(2) of M4x16 screws Connect power-controller-antenna using Place controller on fixed bracket cigarette lighter adaptor and controller cable ENGLISH...

  • Seite 42: Specifications

    10. Specifications General data LNB output LNB input frequency 10.7 ~ 12.75 GHz LNB output frequency 950 ~ 2.150 MHz Polarization horizontal / vertical Antenna gain 33.7 dBi @ 12.7 GHz Min EIRP 50 dBW Skew angle range -45° ~ +45° Elevation angle range 15°...

  • Seite 43: Declaration Of Conformity

    Notes Declaration of Conformity Hereby declare the company Megasat Werke GmbH that the following devices is in compliance with the essential requirements and other relevant provisions of Directive Council EC EMC Directive 2004/108/EC: Megasat Countryman GPS (Art.-No. 1500120) The Declaration of Conformity for these products is located the company: Megasat Werke GmbH, Industriestraße 4a, D-97618 Niederlauer...
  • Seite 44 Status: 2.1 (February 2016) // Technical changes, misprints and errors reserved. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
