Inhalt 1. Einführung Sicherheitshinweise ............. 03 Kurzbeschreibung ..............03 Richtiger Einsatz und Betrieb ......... 03 Lieferumfang ................04 Bezeichnungen der Teile ..........05 2. Betrieb Anschlussdiagramm ............06 Funktionsbeschreibung ............ 07 Kurzanleitung ................09 3. Programm Update Anschlussdiagramm für Updates ........ 10 4.

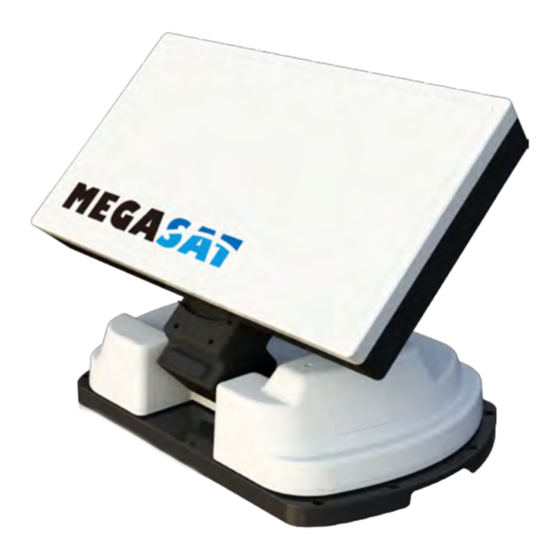

Vorgehensweise mit diesem Produkt nicht übereinstimmen. Kurzbeschreibung Diese Anleitung beschreibt die Funktionen und die Bedienung des Countryman GPS. Der einwandfreie und sichere Betrieb des Systems kann nur durch die folgenden Anweisun- gen sichergestellt werden. Ihr Countryman GPS ist ein intelligentes Satelliten-Empfangs- system, das sich automatisch auf einen der voreingestellten Satelliten ausrichtet, solange sich das System innerhalb der Ausleuchtzone dieses Satelliten befindet.
1. Einführung 2. Contents 2. Contents Main unit Lieferumfang 2-1. Accessory Include 2-1. Accessory Include Countryman GPS Bedienpult KFZ-Anschlusskabel 12 m Koaxialkabel Controller cable Receiver cable Main unit Controller Cigarette lighter adaptor (12m – Black color) (12m – Grey color)
1. Einführung Bezeichnungen der Teile Skew Drehpunkt: -60° ~ +60° Elevation: 15° ~ 90° Gehäuse: 360° Drehung Montageplatte zum Bedienpult zum Receiver Basisplatte Netzschalter GPS Leuchte HOME Position Leuchte Halterung Satellit Leuchte HOME Taste zum Eingang Countryman Satellit hoch/runter Taste USB Anschluss: Stromversorgung: für F/W Upgrade...
2. Betrieb MAIN UNIT Anschlussdiagramm RECEIVER Receiver cable Fernseher (Grey color) Controller Receiver Kabel graue Farbe Receiver Bedienpult Kabel schwarze Farbe CONTROLLER Adaptor or Cigarette light adaptor Use the black color controller cable to connect between the controller and Netzteil oder KFZ Anschlusskabel antenna.
2. Betrieb Funktionsbeschreibung A Einschalten Funktion Beschreibung Bedienung “Netzschalten” betätigen Wenn die alle Kabelverbindungen angeschlossen wurden, betätigen Sie den Netzschalter auf der Oberseite des Bedienpults. “Home Position” Wenn die Position der Antenne in Grundstellung ist, leuch- leuchtet durchgehend tet die anzeige durchgehend und ist einsatzbereit. “Home Position”...
Seite 8
Bedienung Die GPS LED bestätigt die aktuelle Position von 24 GPS- Satelliten in der ganzen Welt. Wenn Ihr Countryman GPS ein GPS-Signal identifiziert, leuchtet das LED-Licht, unabhängig davon, ob die Anten- ne pausiert oder sich bewegt. GPS kann dazu beitragen, „GPS“...
Seite 9
5. Die Satelliten LED beginnt zu blinken, warten Sie, bis sie durchgehend leuchtet. 6. Wenn die Satelliten LED durchgehend leuchtet, hat die Antenne den richtigen Satelliten gefunden und kann nun Satelliten TV empfangen. Wenn Sie den Countryman GPS bewegen, muss sich die Antenne in der „Home Position“ befinden! Hinweis Eine Fahrzeug-Montageanleitung wird separat zur Verfügung gestellt.
“USB Anschluss ist nur für Firmware Updates” Notebook / PC Verbinden Sie einfach das Bedienpult mit dem USB Kabel an Ihren PC. Das USB-Kabel ist nicht im Lieferumfang enthalten. Hinweis: Für Firmware und Satelliten-Updates besuchen Sie bitte unsere Homepage: www.megasat.tv DEUTSCH...
4. Fehlerbehebung Es gibt eine Reihe von gemeinsamen Themen, die die Empfangsqualität oder den Be- trieb des Countryman GPS beeinflussen können. In den folgenden Abschnitten werden Probleme und Lösungen aufgelistet. A. Keine Funktion beim Einschalten des Bedienpults 1. Überprüfen Sie noch einmal alle Kabelverbindungen ordnungsgemäß.
5. Technische Daten Abmessungen 422 mm 188 mm 126 mm 454 mm 316 mm Technische Daten Abmessungen 454 x 316 x 188 mm Gewicht Hauptgerät / Basispaket / 10.1 kg / 15.6 kg / 19.1 kg vollständiges Paket (mit optionalen Teilen) Arbeitender Zustand Stationär Antennengewinn...
Konformitätserklärung Hinweis: Gewicht und Abmessungen sind nicht die absolut exakten Werte. Technische Details können jederzeit geändert werden (nach Hersteller) ohne vorherige Ankündigung. Konformitätserklärung Hiermit wird die Übereinstimmung mit folgenden Richtlinien/Normen bestätigt: Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EG EN 55013: 2001 + A1: 2003 + A2: 2006 EN 55020: 2007 EN 61000-3-2:2006 + A1:2009 + A2:2009 EN 61000-3-3:2008...
Seite 14
Stand: v1.1 August 2014 // Technische Änderungen, Druckfehler und Irrtümer vorbehalten. Megasat Werke GmbH | Industriestraße 4a | D-97618 Niederlauer | www.megasat.tv | info@megasat.tv...
