Serie KW
Benutzerhandbuch
KW122 – Aktives 12" (300 mm)-Zweiweg-Lautsprechersystem, 75°, 1000 W

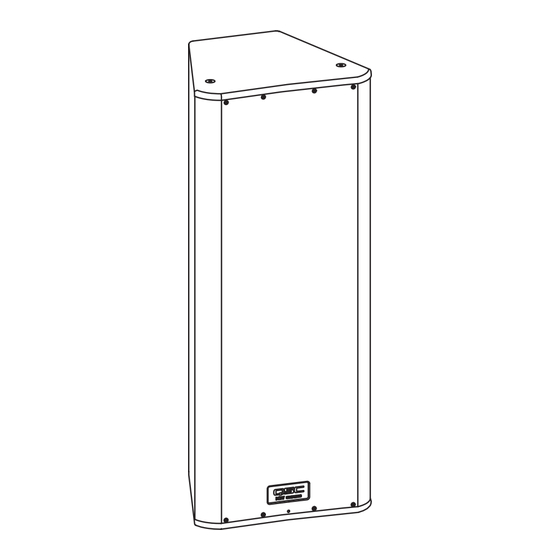

KW152 – Aktives 15" (380 mm)-Zweiweg-Lautsprechersystem, 60°, 1000 W
KW153 – Aktives 15" (380 mm)-Dreiweg-Lautsprechersystem, 75°, 1000 W
KW181 – 18" (460 mm)-Subwoofer-System, 1000 W
TD-000315-01-G
*TD-000315-01*
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für QSC KW152
Inhaltszusammenfassung für QSC KW152

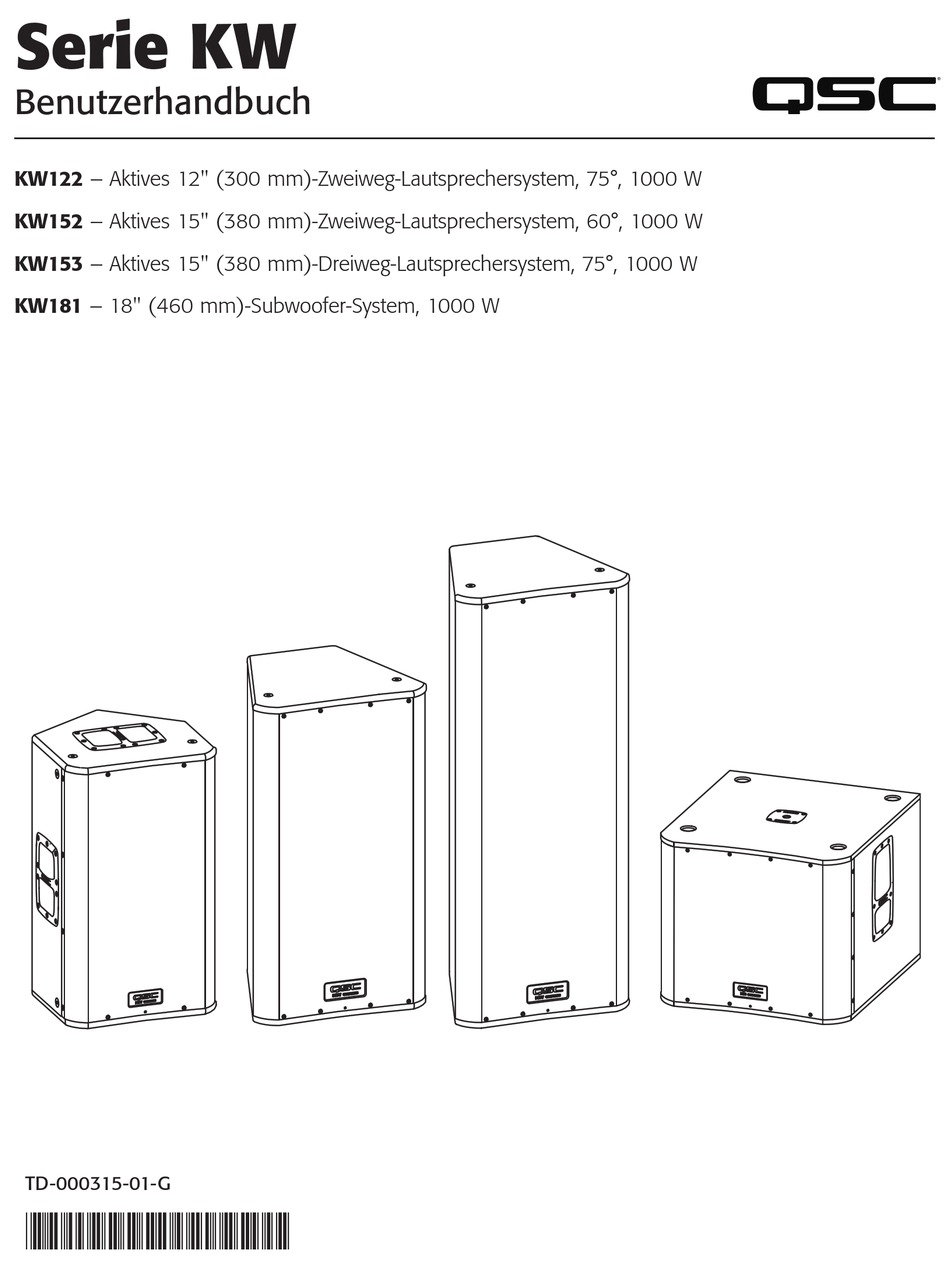

- Seite 1 Serie KW Benutzerhandbuch KW122 – Aktives 12" (300 mm)-Zweiweg-Lautsprechersystem, 75°, 1000 W KW152 – Aktives 15" (380 mm)-Zweiweg-Lautsprechersystem, 60°, 1000 W KW153 – Aktives 15" (380 mm)-Dreiweg-Lautsprechersystem, 75°, 1000 W KW181 – 18" (460 mm)-Subwoofer-System, 1000 W TD-000315-01-G *TD-000315-01*...
- Seite 2 Das Ausrufezeichen in einem Dreieck soll den Benutzer auf das Vorhandensein wichtiger Betriebs- und Wartungsanleitungen in diesem Handbuch aufmerksam machen. Installieren Sie das Produkt nach der Anleitung für QSC-Audioprodukte und unter der Anleitung eines lizenzierten Installationstechnikers. ACHTUNG Der Benutzer wird auf Situationen aufmerksam gemacht, die zu Verletzungen anderer führen können.
-
Seite 3: Fcc-Erklärung
Boden des KW122 und der Abdeckung des KW181 darf nicht größer als 1092 mm sein. 19. ACHTUNG! KW152 – Bei Montage am QSC-Subwoofer KW181 darf die Lautsprecher-Montagestange nicht länger als 914 mm sein. Der Abstand zwischen dem Boden des KW152 und der Abdeckung des KW181 darf nicht größer als 838 mm sein. - Seite 4 Packungsinhalt KW181 KW122, KW152, KW153 (1) Subwoofersystem (1) Lautsprechersystem (1) verriegelbares Netzkabel NEMA 5-15 (1) verriegelbares Netzkabel NEMA 5-15 (1) verriegelbares Netzkabel CEE 7/4 (1) verriegelbares Netzkabel CEE 7/4 (1) Dreipoliger Euro-Stecker (1) Dreipoliger Euro-Stecker (1) Anschlussdiagramm (1) Anschlussdiagramm (1) Lautsprecher-Befestigungsstange mit M20-Gewinde Funktionsmerkmale KW122 –...
-
Seite 5: Kw152 - 15-Zoll-Zweiweg-Lautsprechersystem
KW152 – 15-Zoll-Zweiweg-Lautsprechersystem 1. Gehäuse aus Birken-Multiplex 2. Stahlgitter 3. Frontseiten-LED 4. Griffe aus Aluminiumguss (2) 5. Netzmodul, 1000 W, Klasse D 6. M10-Rigging-Befestigungspunkte (11) 7. Tilt-Direct™ Hochständerbuchse mit zweifacher Ausrichtung 8. Rutschfeste Füße... -
Seite 6: Kw153 - 15-Zoll-Dreiweg-Lautsprechersystem
KW153 – 15-Zoll-Dreiweg-Lautsprechersystem 1. Gehäuse aus Birken-Multiplex 2. Stahlgitter 3. Frontseiten-LED 4. Griffe aus Aluminiumguss (2) 5. Netzmodul, 1000 W, Klasse D 6. M10-Rigging-Befestigungspunkte (11) 7. 35-mm-Hochständerbuchse 8. Rutschfeste Füße... - Seite 7 KW181 – 18-Zoll-Einzel-Subwoofer 1. Gehäuse aus Birken-Multiplex 2. Stahlgitter 3. Frontseiten-LED 4. Griffe aus Aluminiumguss (2) 5. Netzmodul, 1000 W, Klasse D 6. M20-Gewindebuchse für Distanzrohr 7. Hochleistungsfähige 3-Zoll-(76-mm)-Laufrollen 8. Rutschfeste Füße 9. Fußschalen zum Übereinanderstapeln...
- Seite 8 Die Modelle KW122, KW152 und KW153 sind mit einer 35-mm-Hochständerbuchse ausgestattet, die die Montage auf einem Lautsprecherständer oder auf einer Stange über einem KW181-Subwoofer ermöglicht. Die Hochständerbuchse der Modelle KW122 und KW152 enthält das Tilt-Direct™ System von QSC, mit dem sich die auf einer Stange montierten Gehäuse um 7,5 Grad nach unten neigen lassen.
-
Seite 9: Installation
KW152 ACHTUNG! Bei Montage des Lautsprechers KW152 auf einer am KW181-Subwoofer befestigten Stange darf die Montagestange nicht länger als 914 mm sein. Der Abstand zwischen dem Boden des KW152 und der Abdeckung des KW181 darf nicht größer als 838 mm sein. -
Seite 10: Integrierte Aufhängepunkte (Bei Aufhängung)
ACHTUNG! Die Arbeiten zum Aufhängen der Lautsprecher müssen von einer lizenzierten Installationsfachkraft oder unter deren Aufsicht vorgenommen werden. Es müssen alle anwendbaren Bauvorschriften beachtet werden. Das Gehäuse des Modells K122 ist mit acht und die Gehäuse der Modelle KW152 und KW153 sind mit jeweils elf belastbaren M10-Montagepunkten ausgestattet. -
Seite 11: Eingangsanschlüsse
Einschaltsequenz: Stellen Sie den die Lautsprecher speisenden Ausgangspegel des Mischers (oder einer anderen Audioquelle) so niedrig wie möglich ein. Schalten Sie alle Quellgeräte (CD-Player, Mischpulte, Instrumente), dann die Subwoofer und dann die Top-Boxen (KW122, KW152, KW153) ein. Nun können Sie die Pegelregelung am Mischpult erhöhen. -
Seite 12: Symmetrische Eingänge
• ein XLR-Stecker oder ein • 1/4-Zoll-Klinkenstecker (Typ TS oder TRS). Die Modelle KW122, KW152 und KW153 besitzen einen 4-Stellungs-Drehschalter (MIC/LINE GAIN), der eine flexible Eingangsverstärkung ermöglicht. • 0 dB – Normaler Leistungspegel, keine Zusatzverstärkung. • 12 dB – Vorverstärker ist aktiviert, in erster Linie für niedrige Line-Pegel, die einer zusätzlichen Verstärkung bedürfen. -
Seite 13: Asymmetrische Eingänge
Asymmetrische Eingänge Wie gezeigt mit dem Stecker verbinden. Wenn eine asymmetrische Quelle über einen dreipoligen (TRS-) Stecker verbunden wird, müssen Stift 3 und Stift 1 wie abgebildet mit einer Brücke verbunden werden. Masse 1= Abschirmung (Masse) — 2 = Plus (+) Invertierender Eingang 3= Minus (-) Nicht invertierender Eingang... -
Seite 14: Ausgangsanschlüsse
Ausgangsanschlüsse KW122, KW152, KW153 1. Diskreter Line-Pegelausgang, Kanal A 2. Diskreter Line-Pegelausgang, Kanal B 3. LINE-AUSGANG (POST GAIN – MIX) 4. Verstärkungsregler, Kanal A 5. Verstärkungsregler, Kanal B Sowohl Kanal A als auch Kanal B weisen diskrete Direktausgänge auf, die über XLR-Anschlussbuchsen verbunden werden. Das Signal dieses Ausgangs entspricht genau dem Signal des jeweiligen Eingangs. - Seite 15 KW181 Sowohl Kanal A als auch Kanal B weisen diskrete Direktausgänge auf, die über XLR-Anschlussbuchsen verbunden werden. Das Signal dieses Ausgangs entspricht genau dem Signal des jeweiligen Eingangs. Die Einstellung des Subwoofer-Verstärkungsreglers hat keine Auswirkung auf den Pegel des Ausgangssignals. Wenn eine Einheit ausgeschaltet ist, wird jedes am MIC/LINE-Eingang A oder LINE-Eingang B anliegende Signal an die entsprechenden diskreten Ausgänge weitergeleitet.
-
Seite 16: Dsp-Leistungsmerkmale
Konstruktions-/Herstellungsphase konfiguriert und können nicht vom Benutzer eingestellt werden. Zu diesen Funktionen gehören Frequenzweichen, Zeitanpassung, Begrenzung und Schutz, Wärmeableitung sowie eine Reihe eigentumsrechtlich geschützter Leistungsmerkmale. QSC hat exklusive DSP-Funktionen entwickelt, mit denen Möglichkeiten und Leistung der Systeme der KW-Serie erheblich verbessert werden. Patentrechtlich geschützte DSP-Funktionen Auslenkungsbegrenzung: Neben der Signalbegrenzung, die Schutz vor einer Überbelastung des Verstärkers und der Wandler bietet, sind die... -
Seite 17: Subwoofer-Polarität
In der Regel empfiehlt sich diese Einstellung nicht, wenn Musik im Vollbereich über das System wiedergegeben wird. Hochton-EQ-Schalter – Modelle KW122, KW152, KW153 Subwoofer-Polarität Die Polarität (manchmal fälschlicherweise als Phase bezeichnet) bezieht sich auf die Spannung eines Eingangssignals und darauf, ob diese zu einem gegebenen Zeitpunkt positiv oder negativ ist. -
Seite 18: Zusätzliche Funktionen
Zusätzliche Funktionen Standby Alle Modelle der KW-Serie sind mit einem automatischen Standby- Bereitschaftsmodus ausgestattet, um bei Nichtgebrauch des Systems Energie zu sparen. Wenn an keinem Eingang ein Signal anliegt oder der Verstärkungsregler fünf Minuten lang ausgeschaltet wird, schaltet der Leistungsverstärker in den Standby-Modus um und die grüne LED „STBY“... -
Seite 19: Lautstärkefernregler
Lautstärkefernregler Mit einem dreipoligen Euro-Stecker lässt sich die Lautstärke der Lautsprecher der KW-Serie regeln und das System von einem entfernten Standort aus in den Standby-Modus versetzen. Der Remote Gain- Regler kann nur den Ausgangssignalpegel unter dem vom Kanal-A- und Kanal-B-Verstärkungsregler eingestellten Pegel dämpfen. -
Seite 20: Anschließen Der Eingänge
Anschließen der Eingänge... -
Seite 21: Anschließen Der Ausgänge
Anschließen der Ausgänge... - Seite 22 Anschließen der Ausgänge ODER...
- Seite 23 Unabhängiges kleines System (Mono)
- Seite 24 Stereosystem LINKS RECHTS LEFT RIGHT...
- Seite 25 Abmessungen 15,4" 391 mm 15" 381 mm 26" 662 mm Abmessungen des KW122 15,2" 386 mm 17,5" 445 mm 15,2" 386 mm 32,1" 816 mm Abmessungen des KW152...
- Seite 26 16,8" 427 mm 18,5" 469 mm 43,1" 1096 mm Abmessungen des KW153 29,9" 761 mm 23,4" 595 mm 20,1" 510 mm Abmessungen des KW181...
- Seite 27 22,2 kg 28 kg 39,5 kg 40 kg Lieferbares Zubehör KW SUS KIT 122 • KW122 ABDECKUNG KW152 ABDECKUNG • M10 KIT-W KW153 ABDECKUNG • M10 KIT-W KW181 ABDECKUNG • M10 KIT-W Alle technischen Daten können jederzeit unangekündigt geändert werden.
- Seite 28 © 2010 QSC, LLC. Alle Rechte vorbehalten. QSC und das QSC-Logo sind eingetragene Marken von QSC, LLC, und beim Patent- und Markenamt der USA und anderer Länder angemeldet. Tilt-Direct, DMT, Intrinsic Correction, DEEP und GuardRail sind Marken von QSC, LLC. Alle anderen Marken sind Eigentum ihrer jeweiligen Inhaber. Möglicherweise besteht Patentschutz oder Patente können angemeldet sein.
