Allgemeiner Teil / General Section
2 / 96
POS.
NR.
ABB.
SACHNUMMER
POS.
NO. FIG.
PART NUMBER
0001.000
29504-201.77
0002.000
29303-119.04
0003.000
29303-119.43
0004.000
8126-125-277
POS.
NR.
SACHNUMMER
POS.
NO.
PART NUMBER
CD 1026
8325-004-148
CD 1028
8325-004-148
CD 1121
8325-004-148
CD 1216
8309-455-047
CD 1246
8309-455-047
CD 1318
8325-004-148
CD 1701
8325-004-148
CD 1747
8309-455-047
CIC 1060
8305-734-053
CIC 1170
8305-846-151
CIC 1220
8305-701-114
CIC 1280
8305-866-450
CIC 1290
8305-697-046
CIC 1310
8305-814-538
CIC 1400
19798-311.01
CIC 1420
72008-668.38
CIC 1745
8305-810-555
S
CR 1007
8706-320-013
S
CR 1713
8706-320-049
S
CR 1723
8706-320-049
S
CR 1763
8706-320-049
CT 1015
8301-004-848
CT 1033
8301-004-848
CT 1036
8301-003-858
CT 1040
8301-003-858
CT 1043
8301-003-858
CT 1054
8301-003-858
CT 1210
8301-004-848
CT 1230
8301-004-848
CT 1250
8301-003-858
CT 1254
8301-004-848
CT 1260
8301-004-848
CT 1270
8301-004-848
CT 1271
8301-003-858
CT 1273
8301-004-848
CT 1276
8301-003-858
CT 1277
8301-004-848
CT 1281
8301-004-848
CT 1439
8301-004-848
CT 1451
8301-004-848
CT 1725
8301-709-939
CT 1731
8301-004-848
CT 1735
8301-004-848
Änderungen vorbehalten
Subject to alteration
ANZ.
BEZEICHNUNG
QUA.
TUNER-SAT / 2,05 GHZ
3
PERIBUCHSE 21-POL.
NIEDERVOLTBUCHSE
TELEFONB.8/8 AU MIN 0,35U
BEZEICHNUNG
DESCRIPTION
SMD DIODE LS 4148
SMD DIODE LS 4148
SMD DIODE LS 4148
MELF-Z DIODE 4,7 C 0,5 W
MELF-Z DIODE 4,7 C 0,5 W
SMD DIODE LS 4148
SMD DIODE LS 4148
MELF-Z DIODE 4,7 C 0,5 W
SMD IC HEF 4053 BT PHI
SMD IC TDA 6151 X
SMD IC CXA1114 SONY
SMD IC UPD 6450 GT-609NEC
SMD IC BA 7046 F R'OHM
SMD IC MC14538
SMD IC MC68HC705 OTP
SMD IC 24 C 16 SO-8
SMD IC NE 555 D
SMD R SI 1206 3,3 OHM 5%
SMD R SI 1206 100 OHM 5%
SMD R SI 1206 100 OHM 5%
SMD R SI 1206 100 OHM 5%
SMD-TRANS.BC 848 B
SMD-TRANS.BC 848 B
SMD-TRANS.BC 858 B
SMD-TRANS.BC 858 B
SMD-TRANS.BC 858 B
SMD-TRANS.BC 858 B
SMD-TRANS.BC 848 B
SMD-TRANS.BC 848 B
SMD-TRANS.BC 858 B
SMD-TRANS.BC 848 B
SMD-TRANS.BC 848 B
SMD-TRANS.BC 848 B
SMD-TRANS.BC 858 B
SMD-TRANS.BC 848 B
SMD-TRANS.BC 858 B
SMD-TRANS.BC 848 B
SMD-TRANS.BC 848 B
SMD-TRANS.BC 848 B
SMD-TRANS.BC 848 B
SMD TRANS SI9939DYT1 TEM
SMD-TRANS.BC 848 B
SMD-TRANS.BC 848 B
Printed in Germany
VK 221 0496

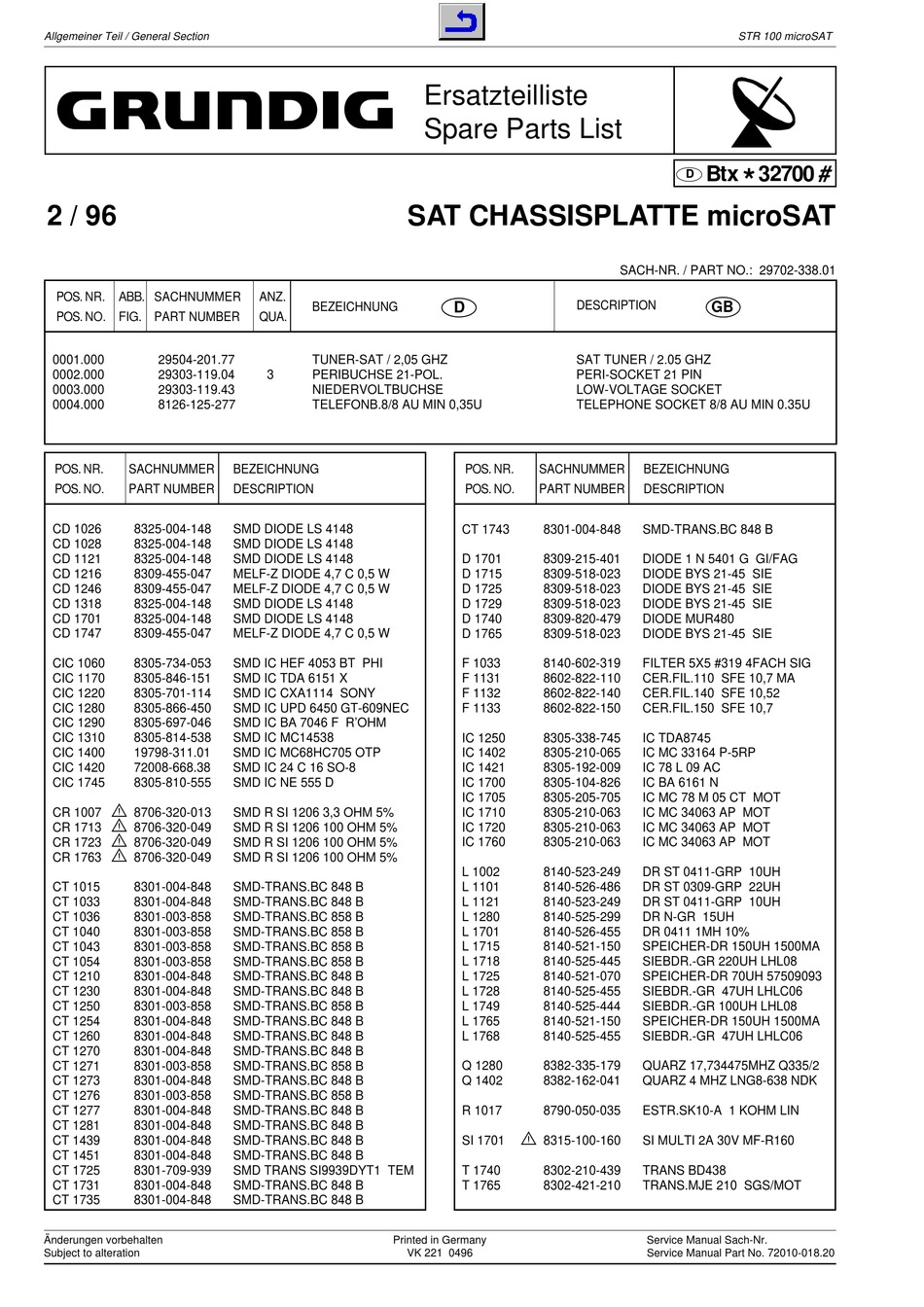

Ersatzteilliste
Spare Parts List
SAT CHASSISPLATTE microSAT
DESCRIPTION
D
SAT TUNER / 2.05 GHZ
PERI-SOCKET 21 PIN
LOW-VOLTAGE SOCKET
TELEPHONE SOCKET 8/8 AU MIN 0.35U
POS.
NR.
SACHNUMMER
POS.
NO.
PART NUMBER
CT 1743
8301-004-848
D 1701
8309-215-401
D 1715
8309-518-023
D 1725
8309-518-023
D 1729
8309-518-023
D 1740
8309-820-479
D 1765
8309-518-023
F 1033
8140-602-319
F 1131
8602-822-110
F 1132
8602-822-140
F 1133
8602-822-150
IC 1250
8305-338-745
IC 1402
8305-210-065
IC 1421
8305-192-009
IC 1700
8305-104-826
IC 1705
8305-205-705
IC 1710
8305-210-063
IC 1720
8305-210-063
IC 1760
8305-210-063
L 1002
8140-523-249
L 1101
8140-526-486
L 1121
8140-523-249
L 1280
8140-525-299
L 1701
8140-526-455
L 1715
8140-521-150
L 1718
8140-525-445
L 1725
8140-521-070
L 1728
8140-525-455
L 1749
8140-525-444
L 1765
8140-521-150
L 1768
8140-525-455
Q 1280
8382-335-179
Q 1402
8382-162-041
R 1017
8790-050-035
S
SI 1701
8315-100-160
T 1740
8302-210-439
T 1765
8302-421-210
STR 100 microSAT
32700 #
Btx
*
D
SACH-NR. / PART NO.: 29702-338.01
GB
BEZEICHNUNG
DESCRIPTION
SMD-TRANS.BC 848 B
DIODE 1 N 5401 G GI/FAG
DIODE BYS 21-45 SIE
DIODE BYS 21-45 SIE
DIODE BYS 21-45 SIE
DIODE MUR480
DIODE BYS 21-45 SIE
FILTER 5X5 #319 4FACH SIG
CER.FIL.110 SFE 10,7 MA
CER.FIL.140 SFE 10,52
CER.FIL.150 SFE 10,7
IC TDA8745
IC MC 33164 P-5RP
IC 78 L 09 AC
IC BA 6161 N
IC MC 78 M 05 CT MOT
IC MC 34063 AP MOT
IC MC 34063 AP MOT
IC MC 34063 AP MOT
DR ST 0411-GRP 10UH
DR ST 0309-GRP 22UH
DR ST 0411-GRP 10UH
DR N-GR 15UH
DR 0411 1MH 10%
SPEICHER-DR 150UH 1500MA
SIEBDR.-GR 220UH LHL08
SPEICHER-DR 70UH 57509093
SIEBDR.-GR 47UH LHLC06
SIEBDR.-GR 100UH LHL08
SPEICHER-DR 150UH 1500MA
SIEBDR.-GR 47UH LHLC06
QUARZ 17,734475MHZ Q335/2
QUARZ 4 MHZ LNG8-638 NDK
ESTR.SK10-A 1 KOHM LIN
SI MULTI 2A 30V MF-R160
TRANS BD438
TRANS.MJE 210 SGS/MOT
Service Manual Sach-Nr.
Service Manual Part No. 72010-018.20
