Inhaltszusammenfassung für Blomberg TKF 7451 W 50

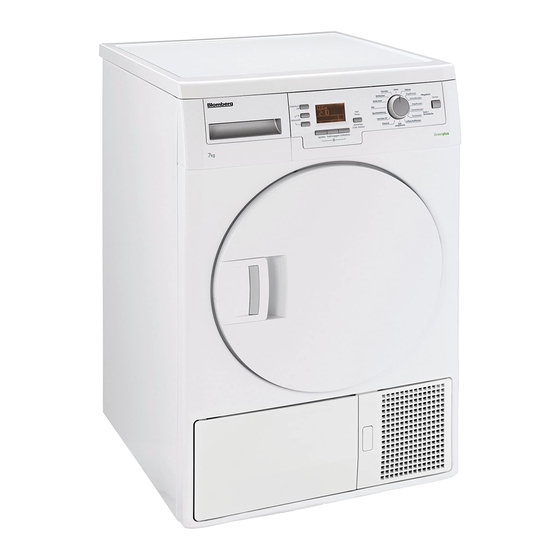

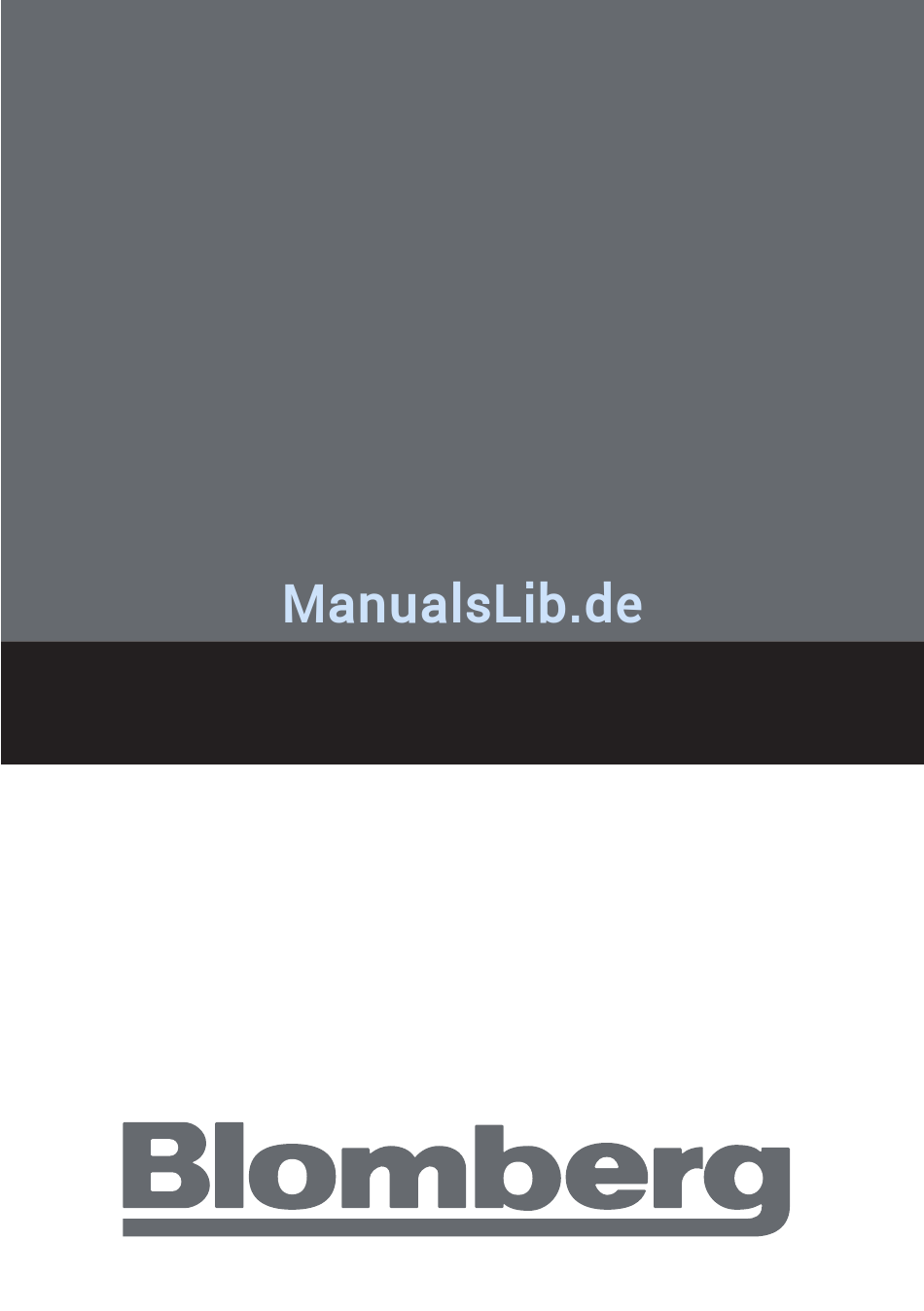

- Seite 1 TKF 7451 W 50 TKF 7451 AG 50 Trockner Dryer...
-
Seite 2: Die Symbole
Bitte lesen Sie diese Bedienungsanleitung zuerst! Liebe Kundin, lieber Kunde, Wir wünschen uns, dass unser Produkt, das in modernen Betrieben hergestellt wurde und strikte Qualitätskontrollen durchlaufen hat, zu Ihrer vollsten Zufriedenheit funktioniert und Ihnen lange Zeit Freude bereitet. Bitte lesen Sie daher die gesamte Bedienungsanleitung sorgfältig durch, bevor Sie das Gerät benutzen. -
Seite 3: Wichtige Hinweise Zu Ihrer Sicherheit
Wichtige Hinweise zu Ihrer Sicherheit In diesem Abschnitt finden Sie wichtige falls Zweifel an der ordnungsgemäßen Sicherheitshinweise, die Sie vor Verletzungen Erdung des Gerätes bestehen. Unser und Sachschäden bewahren. Bei Unternehmen haftet nicht bei Schäden, Nichtbeachtung dieser Anweisungen erlischt die durch nicht ordnungsgemäße Erdung die Garantie. - Seite 4 oder Wartungsanleitung empfohlen wurden, müssen zunächst mit reichlich werden. Andernfalls bringen Sie Ihr Leben Reinigungsmittel in heißem Wasser und das Leben anderer Personen in gewaschen werden, bevor sie im Trockner Gefahr. getrocknet werden dürfen. • Bei Fehlfunktionen, die sich nicht mit Hilfe •...
-
Seite 5: Bestimmungsgemäßer Gebrauch
Wartungsarbeiten ausschließlich Originalteile und Zubehör verwendet werden. • Stützen Sie sich nicht auf der geöffneten Gerätetür ab. Das Gerät kann umkippen. • Schalten Sie das Gerät nach Ablauf des Trocknungsprogramms immer mit der Ein-/Austaste ab. Schalten Sie das Gerät auch grundsätzlich aus, wenn Sie es nicht benutzen. -
Seite 6: Der Richtige Aufstellungsort
Installation Lassen Sie das Gerät vom autorisierten Rückwand stößt (z. B. Wasseranschlüsse, Kundendienst in Ihrer Nähe installieren. Steckdosen und dergleichen). Wählen Bereiten Sie Stromversorgung und Sie einen Aufstellungsort, an dem das Wasserablauf entsprechend vor, bevor Sie Gerät permanent steht und nicht mehr sich an den autorisierten Kundendienst verrückt werden muss. -
Seite 7: Aufstellung Auf Der Waschmaschine
Trocknertiefe 60 cm 54 cm Artikelnummer Untertisch- 2979700100 2973600100 Installationsbauteil • Lassen Sie mindestens 3 cm Platz zwischen Seitenwänden/Rückwand des Gerätes und angrenzenden Gegenständen frei, wenn Sie das Gerät So schließen Sie den unter einer Arbeitsplatte oder in einem Wasserablaufschlauch an: Schrank installieren. -
Seite 8: Elektrischer Anschluss
Erste Inbetriebnahme Gerät aus, indem Sie die Füße entsprechend einstellen. Vergewissern Sie sich vor dem Einschalten Stellen Sie die Füße (durch Drehen) so ein, des Gerätes, dass sämtliche Vorbereitungen dass die Maschine absolut gerade und gemäß den Abschnitten „Wichtige Hinweise wackelfrei steht. -
Seite 9: Technische Daten
Hinweise zu Geräuschen Im Betrieb gesammeltes Wasser wird Ein gelegentliches, summendes Geräusch in den Wassertank gepumpt. In dieser wird vom Kompressor erzeugt und ist Phase sind Arbeitsgeräusche der Pumpe völlig normal. völlig normal. Technische Daten Höhe (verstellbar) 84,6 cm Breite 59,5 cm Tiefe 59,8 cm... -
Seite 10: Trockner-Ungeeignete Textilien
Vorbereitungen vor dem Trocknen Hinweise zum Energiesparen Trockner-geeignete Textilien Auf folgende Weise setzen Sie Ihr Halten Sie sich grundsätzlich an die Gerät besonders umweltschonend und Anweisungen auf den Pflegeetiketten. energiesparend ein: Trocknen Sie mit Ihrem Trockner • Wählen Sie ein geeignetes ausschließlich Wäsche, die per Etikett Trocknungsprogramm für Ihre Wäsche, ausdrücklich zur maschinellen Trocknung... -
Seite 11: Textilien Zum Trocknen Vorbereiten
Mitteln gewaschene oder verunreinigte Orientieren Sie sich an der Programm- und Textilien dürfen nicht im Trockner Verbrauchstabelle. Geben Sie nicht mehr getrocknet werden. Wäsche als in der Tabelle angegeben in die Textilien, die mit Speiseöl, Azeton, Maschine. Alkohol, Benzin, Kerosin, Fleckentferner, Wir raten davon ab, mehr Wäsche als Terpentin, Paraffin oder Paraffinentferner angegeben in das Gerät zu füllen. -
Seite 12: Wäsche In Die Maschine Geben
Wäsche in die Maschine geben Öffnen Sie die Gerätetür. Geben Sie die Wäsche locker in die Maschine. Drücken Sie die Tür zum Schließen zu. Vergewissern Sie sich, dass nichts in der Tür eingeklemmt wurde. 12 DE... -
Seite 13: Bedienfeld
Programm auswählen und mit der Maschine arbeiten Bedienfeld Schleudergeschwindigkeit/Timerprogrammauswahl Anzeige Start/Pause/Abbrechen-Taste Programmauswahlknopf Ein-/Austaste Knitterschutztaste Trocknungsgradtaste Tonsignale-abschalten-Taste Zeitverzögerungstasten Schleudergeschwindigkeit/Timerprogramme* Betrieb-Symbol Pause-Symbol Wassertank-Hinweissymbol Filter-reinigen-Hinweissymbol Filterschublade-reinigen-Hinweissymbol Restzeitanzeige** Kindersicherung-Hinweissymbol Zeitverzögerungsmodus Tür-offen-Hinweissymbol Knitterschutzmodus Tonsignallautstärke/Tonsignale abschalten Trocknungsgrad Knitterschutz ist aktiv Die Schleudergeschwindigkeit wird zur präziseren Anzeige der Restzeit genutzt. -
Seite 14: Gerät Vorbereiten
Gerät vorbereiten strapazierfähige Textilien; beispielsweise Synthetik. Stecken Sie den Netzstecker des Gerätes Zusätzliche Programme ein. Geben Sie die Wäsche in das Gerät. Für spezielle Gelegenheiten stehen Ihnen die Drücken Sie die Ein-/Austaste. folgenden Zusatzprogramme zur Verfügung. Durch die bloße Betätigung der Ein-/ Zusatzprogramme können je nach Modell Austaste wird das Programm noch nicht Ihres Gerätes abweichen. - Seite 15 Synthetik-, Baumwoll- und Mischfasertextilien lang durchlüftet; dabei wird keine Heißluft gleichzeitig. eingesetzt. Dieses Programm können Sie • Wolle fresh zum Beispiel einsetzen, um Wäsche von Mit diesem Programm können Sie unangenehmen Gerüchen zu befreien, wenn maschinenwaschbare Wollsachen durchlüften diese lange im Schrank gehangen hat. und auflockern.
- Seite 16 Programmauswahl- und Verbrauchstabelle Kapazität Schleudergeschwindigkeit Ungefähre Trocknungszeit Progamme (kg) Waschmaschine (U/min) Restfeuchte (Minuten) Baumwolle/Buntwäsche Extratrocken 1000 % 60 Schranktrocken 1000 % 60 Bügeltrocken 1000 % 60 Hemden 30’ 1200 % 60 Hemden 1200 Jeans 1200 Bettdecken 1000 1000 Sportbekleidung 1000 Viskose %100 Dessous...
-
Seite 17: Zusatzfunktionen
Zusatzfunktionen Zum Einschalten dieser Funktion drücken Tonsignale Sie die Knitterschutztaste. Beim Abschluss eines Programms informiert Kontrast einstellen Sie das Gerät durch ein Tonsignal. Falls Sie Mit der Kontrasteinstellung können Sie dafür dieses Tonsignal nicht wünschen, drücken sorgen, dass die Symbole in der Anzeige Sie die Lautstärketaste, bis „x“... -
Seite 18: Programme Starten
angezeigt. Filterschublade reinigen Das Hinweissymbol erinnert Sie durch Blinken daran, dass die Filterschublade gereinigt werden sollte. Zum Einschalten der Zeitverzögerung drücken Sie die Start-/Pause-/Abbrechen-Taste, wenn die obige Anzeige zu sehen ist. Verzögerungszeit ändern Tür offen Wenn Sie die Verzögerungszeit ändern Dieses Hinweissymbol leuchtet auf, wenn die möchten, während die Zeitverzögerung bereits Gerätetür geöffnet ist. -
Seite 19: Kindersicherung
weiter. „Knitterschutz“ 3 Sekunden lang gleichzeitig gedrückt. Programmfortschritt Wenn Sie nach dem Beenden eines Programms ein neues Programm starten oder ein laufendes Programm unterbrechen möchten, müssen Sie die Kindersicherung zunächst abschalten. Zum Ausschalten der Kindersicherung halten Sie dieselben Tasten erneut 3 Sekunden lang gedrückt. Knitterschutz Trocknen Schranktrocken... -
Seite 20: Programme Abbrechen
Programme abbrechen Betrieb drehen. In diesem Fall wird das derzeit laufende Programm abgebrochen, Falls Sie ein laufendes Programm abbrechen Informationen zum neuen Programm möchten, halten Sie die Start-/Pause-/ erscheinen in der Anzeige. Abbrechen-Taste 3 Sekunden lang gedrückt. Die „Fusselfilter reinigen“- und „Wassertank“- Hinweissymbole leuchten auf, zusätzlich erscheint zur Erinnerung „Ende“... - Seite 21 Gerät nehmen. Reinigen Sie den Fusselfilter nach jedem Trocknen. (Siehe „Fusselfilter/innere Gerätetür“.) Leeren Sie den Wassertank nach jedem Trocknen. (Siehe „Wassertank leeren“.) 21 DE...
-
Seite 22: Wartung Und Reinigung
Wartung und Reinigung Durch regelmäßige Reinigung hält Ihr Gerät gewöhnlich länger, viele Probleme treten gar nicht erst auf. Vor sämtlichen Wartungs- und Reinigungsarbeiten (z. B. Bedienfeld, Gehäuse usw.) muss unbedingt der Netzstecker gezogen werden. Fusselfilter/innere Gerätetür Beim Trocknen lösen sich Fusseln und einzelne Fasern von der Wäsche. -
Seite 23: Wassertank Leeren
Leeren Sie den Wassertank aus. Öffnen Sie die Gerätetür. Lassen Sie das Gerät abkühlen, sofern es noch warm oder heiß sein sollte. Wischen Sie die Metallflächen der Sensoren mit einem weichen Tuch ab, das sie leicht mit Essig angefeuchtet haben. Reiben Sie die Sensoren danach trocken. - Seite 24 Entfernen Sie Fusseln, Fasern und Entfernen Sie die Filterschubladenabdeckung durch Drehen sonstige Rückstände mit den Fingern in Pfeilrichtung. oder einem weichen Lappen vom Filtertuch. Ziehen Sie die Filterschublade heraus. Falls sich Rückstände am Filtertuch abgesetzt haben, reinigen Sie das Gewebe durch Auswaschen mit warmem Wasser.
-
Seite 25: Verdampfer Reinigen
Verdampfer reinigen 10. Setzen Sie die Filterschublade wieder ein, fixieren Sie die Entfernen Sie Fusseln an den Lamellen des Filterschubladenabdeckung durch Drehen Verdampfers (hinter der Filterschublade) mit im Uhrzeigersinn. Vergewissern Sie sich, einem Staubsauger. dass die Abdeckung richtig sitzt. 11. Schließen Sie die Frontblende. Wenn Sie Schutzhandschuhe tragen, können Sie die Verunreinigungen auch mit der Hand entfernen. -
Seite 26: Problemlösung
Problemlösung Das Trocknen dauert zu lange. • Die Poren des Fusselfilters sind verstopft. >>> Waschen Sie den Fusselfilter mit warmem Wasser aus. • Die Filterschublade ist verstopft. Reinigen Sie den Schwamm und das Filtertuch >>> in der Filterschublade. • Die Belüftungsöffnungen an der Vorderseite des Gerätes sind blockiert. Entfernen >>>... - Seite 27 • Eventuell haben Sie ein Programm gewählt, das nicht für diese Wäscheart geeignet ist. >>> Werfen Sie einen Blick auf das Pflegeetikett, wählen Sie ein passendes Programm. Die Trommelbeleuchtung schaltet sich nicht ein. (Bei Modellen mit Beleuchtung.) • Der Trockner wurde nicht mit der Ein-/Austaste eingeschaltet. >>> Überzeugen Sie sich davon, dass der Trockner eingeschaltet wurde.
-
Seite 29: Please Read This User Manual First
Please read this user manual first! Dear Customer, We hope that you get the best results from the product which has been manufactured in state-of-the-art plants and passed through a strict quality control procedure. Therefore, please read the entire user manual carefully before using the product and keep it as a reference for future use. -
Seite 30: Important Safety Instructions
Important safety instructions This section contains safety instructions checked by a qualified electrician or that will help protect from risk of personal the Authorized Service Agent. Our injury or property damage. Failure to company shall not be liable for any follow these instructions shall void any damages that will arise when the warranty. - Seite 31 break off during drying. product regularly. Do not allow fibre, • Never attempt to repair the product dust and dirt accumulation around yourself. Do not perform any the exhaust exit and at adjacent repair or replacement procedures areas. on the product even if you know •...
-
Seite 32: Intended Use
the drying compartment before not let them tamper with the product. decommissioning or disposing of the • Do not allow children sit/climb on or product. enter in the product. • Check all garments before loading • Do not forget to close the loading and make sure that there is no any door when leaving the room where lighters, coins, metal pieces, needles,... -
Seite 33: Appropriate Installation Location
Installation should stay at the same place where Refer to the nearest Authorized Service its connections have been made. Agent for installation of the product. When installing the product, make To make the product ready for use, sure that the rear wall of it does make sure that the electricity and water not touch anywhere (tap, socket, drainage system are appropriate before... -
Seite 34: Connecting To The Drain
Connecting to the drain should never be operated without undercounter installation part. In products equipped with condenser unit, water accumulates in the water tank during the drying cycle. You should drain accumulated water after each drying Dryer Depth 60 cm 54 cm cycle. -
Seite 35: Adjusting The Feet
to a height of maximum 80 cm. have a contact distance of minimum Make sure that the water drain hose 3 mm. is not stepped on and it is not folded Damaged power cable must be between the drain and the machine. replaced by the Authorized Service Adjusting the feet Agent. -
Seite 36: Warnings About Sounds
Disposing of the old product Water collected during operation is Dispose of the old product in an pumped to water tank. It is normal environmentally friendly manner. to hear pumping noise during this Refer to your local dealer or solid waste process. -
Seite 37: Technical Specifications
Technical specifications Height (adjustable) 84,6 cm Width 59,5 cm Depth 59,8 cm Capacity (max.) 7 kg Net weight (plastic front door usage) 52 kg Net weight (glass front door usage) 54,5 kg Voltage Rated power input See type label Model code Type label is located behind the loading door. -
Seite 38: Things To Be Done For Energy Saving
Preparations for drying Things to be done for energy machine is not in use. Laundry suitable for drying in saving the machine Following information will help you use the product in an ecological and energy- Always obey the instructions given efficient manner. -
Seite 39: Preparing Laundry For Drying
load more than the capacity values stated Items cleaned, washed or spotted in the table. with gasoil/fuel oil, dry-laundry It is not recommended to load the solvents, industrial chemicals or other dryer with laundry exceeding the combustible or explosive materials level indicated in the figure. -
Seite 40: Loading The Laundry
Loading the laundry 1. Open the loading door. 2. Place the laundry in the machine without compressing. 3. Push the loading door to close. Ensure that no items are caught in the door. 40 EN... -
Seite 41: Control Panel
Selecting a Programme and Operating Your Machine Control panel 1. Washing Machine Spin Speed / Timer Programme Selection button 2. Display 3. Start / Pause / Cancel button 4. Programme Selection knob 5. On / Off button 6. Anti-creasing button 7. -
Seite 42: Preparing The Machine
Preparing the machine bathrobes, etc.). • Synthetics 1. Plug in the machine. Dry less durable laundry with this 2. Place the laundry in the machine. programme. Recommended for 3. Press the On / Off button. synthetics. Pressing the On / Off button does Additional programmes not necessarily mean that the programme has started. - Seite 43 pigmenting synthetic and cotton laundry It is not recommended to dry items together. garments and evening gowns that • Sport contain accessories such as lace, Use this programme to dry together the tulle, gems, and etc. . synthetic and cotton laundry items and •...
-
Seite 44: Programme Selection And Consumption Table
Programme selection and consumption table Approximate Capacity Spin speed in washing amount of Drying time Programs (kg) machine (rpm) remaining (minutes) humidity Cottons / Coloreds Extra dry 1000 % 60 Cupboard dry 1000 % 60 Iron dry 1000 % 60 Shirt 30’... -
Seite 45: Auxiliary Functions
Auxiliary functions Audio Warning The machine will give an audio warning when the programme comes to an end. If you do not want the machine give an audio warning, press the Volume Level button repeatedly until “x” appears on the Press Anti-creasing button to activate display. - Seite 46 symbol will start to flash and machine will period. At the end of the Time Delay pause. Drain the water in the water tank countdown process, Time Delay and press Start / Pause / Cancel button symbol disappears, drying process to resume the programme.
-
Seite 47: Starting The Programme
Starting the programme Child-proof Lock Press Start / Pause / Cancel button to Machine is equipped with a Childproof start the programme. Lock which prevents interfering with the Start / Pause symbol will light up to current programme flow by pressing indicate that the programme has started any button. -
Seite 48: Canceling The Programme
programme instead of Iron Dry the programme time and energy programme, press and hold the consumption since the drying Start / Pause / Cancel button for 3 process will be interrupted repeatedly. seconds to cancel the programme. Therefore, it is recommended to add 2. -
Seite 49: End Of Programme
End of programme Lint Filter Cleaning and Water Tank warning symbols light up in the programme follow-up indicator and “End” label appears on the display when the programme comes to an end. The loading door can be opened and the machine becomes ready for a second cycle. -
Seite 50: Maintenance And Cleaning
Maintenance and cleaning Service life of the product extends and up on the lint filter surface. Dry the lint frequently faced problems decrease if filter completely before reinstalling it. cleaned at regular intervals. This product must be unplugged during maintenance and cleaning works (control panel, body, etc.). -
Seite 51: Draining The Water Tank
There are dampness sensors in the 2. Drain the water in the tank. machine that detect whether the laundry is dry or not. To clean the sensors: 1. Open the loading door of the machine. 2. Allow the machine to cool down if it is still hot due to the drying process. - Seite 52 2. Remove the filter drawer cover by 6. Clean lint, fibre, and cotton from turning it in the direction of arrow. the filter cloth by hand or with a soft piece of cloth. 3. Pull out the filter drawer. When you notice a layer that may lead clogging on filter cloth, please clean the layer by washing in warm water.
-
Seite 53: Cleaning The Evaporator
9. Close the filter drawer as to lock the up on the lint filter surface. Dry the lint red button. filter completely before using it. Cleaning the evaporator Clean the lints accumulated on the fins of the evaporator located behind the filter drawer with a vacuum cleaner. - Seite 54 Troubleshooting Drying process takes too much time. • Pores of the lint filter are clogged. >>> Wash the lint filter with warm water. >>> Clean the sponge and the filter cloth in the filter drawer. • Filter drawer is clogged. >>>...
- Seite 55 Drum lighting does not turn on. (On models with lamp) • Dryer is not switched on with the On / Off button. >>> Make sure that the dryer is switched on. • Lamp is defective. >>> Call Authorized Service Agent to have the lamp replaced. End/Anti-creasing symbol is on.
-
Seite 56: Garantiebedingungen
Erfolgt auf Wunsch des Kunden ein Austausch, wird die bisherige Nutzung des Gerätes in Rechnung gestellt. Speichergeräte: Auf emaillierte Innenbehälter der Speichergeräte gewährt Blomberg eine Garantie von 36 Monaten ab Kaufda- tum, wenn nach 2 Jahren eine ordnungsgemäße Wartung durchgeführt wurde. Hierzu bietet der Hersteller einen Wartungsvertrag an.
