Inhaltszusammenfassung für Blomberg TKFN 7200

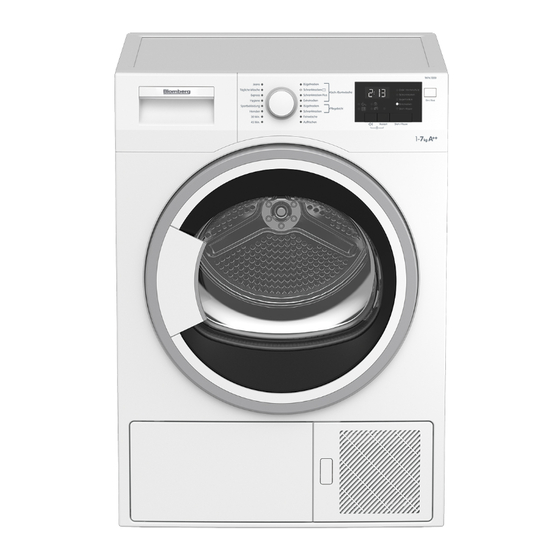

- Seite 1 Trockner TKFN 7200 Bedienungsanleitung...
- Seite 2 Bitte lesen Sie diese Bedienungsanleitung zuerst! Liebe Kundin, lieber Kunde, Vielen Dank, dass Sie sich für ein Blomberg-Produkt entschieden haben. Wir wünschen uns, dass unser Produkt, das unter Einhaltung hoher Qualitätsstandards und mit Hilfe moderner Technologie hergestellt wurde, bei Ihnen optimal und zu Ihrer vollsten Zufriedenheit arbeitet.
- Seite 3 INHALT 5 Gerät bedienen 1 Wichtige Anweisungen zu Sicherheit und Umwelt 5.1 Kontrollfeld ..........19 1.1 Allgemeine Sicherheitshinweise ....4 5.2 Bildschirmsymbole ........19 1.1.1 Elektrische Sicherheit ......5 5.3 Maschine vorbereiten ......20 1.1.2 Produktsicherheit ........6 5.4 Programmauswahl ........20 1.2 Aufstellung auf der Waschmaschine ...8 5.5 Hauptprogramme ........20 1.3 Bestimmungsgemäßer Gebrauch ....9 5.6 Sonderprogramme ........20...
- Seite 4 Wichtige Anweisungen zu Sicherheit und Umwelt In diesem Abschnitt finden Sie wichtige Sicherheitshinweise, die Sie vor Verletzungen und Sachschäden bewahren. Bei Nichtbeachtung dieser Anweisungen erlischt die Garantie. 1.1 Allgemeine Sicherheitshinweise • Der Trockner kann von Kindern ab 8 Jahren und Personen mit eingeschränkten körperlichen oder geistigen Fähigkeiten oder einem Mangel an Wissen und Erfahrung genutzt werden, sofern sie beaufsichtigt werden oder in der sicheren Nutzung des Gerätes unterwiesen wurden...
- Seite 5 Umwelt Wichtige Anweisungen zu Sicherheit und 1.1.1 Elektrische Sicherheit Anweisungen zur elektrischen Sicherheit müssen beim elektrischen Anschluss während der Installation eingehalten werden. • Schließen Sie den Trockner an eine geerdete, mit einer passenden Sicherung abgesicherte Steckdose an – orientieren Sie sich dabei an dem am Typenschild angegebenen Wert.
- Seite 6 Umwelt Wichtige Anweisungen zu Sicherheit und 1.1.2 Produktsicherheit Was in puncto Brandgefahr zu beachten ist: Die nachstehend aufgeführten Wäschestücke und Artikel dürfen zur Vermeidung von Brandgefahr nicht im Trockner getrocknet werden. • Ungewaschene Textilien. • Textilien, die mit Öl, Azeton, Alkohol, Benzin, Kerosin, Fleckentferner, Terpentin, Paraffin und Paraffinentferner verunreinigt wurden, müssen zunächst mit reichlich Reinigungsmittel in heißem Wasser gewaschen werden, bevor...
- Seite 7 Umwelt Wichtige Anweisungen zu Sicherheit und • Damit keine Gefährdungen durch den Rückfluss von Verbrennungsgasen einschließlich offenen Flammen in den Raum entstehen, muss für eine angemessene Belüftung gesorgt werden. Unterwäsche mit Metalleinlagen (z. B. BHs) sollte nicht im Wäschetrockner getrocknet werden. Der Trockner kann beschädigt werden, falls sich Metalleinlagen im laufenden Betrieb lösen.
- Seite 8 Umwelt Wichtige Anweisungen zu Sicherheit und 1.2 Aufstellung auf der Waschmaschine • Wenn das Gerät auf einer Waschmaschine aufgestellt werden soll, benötigen Sie ein Passstück. Das Passstück muss vom autorisierten Kundendienst installiert werden. • Das Gesamtgewicht der Waschmaschine-Trockner-Kombination kann – bei voller Beladung – durchaus 180 kg erreichen. Stellen Sie die Geräte daher unbedingt auf einem soliden Boden auf, der die Last problemlos tragen kann! Es kann keine Waschmaschine auf dem Trockner aufgestellt...
- Seite 9 Umwelt Wichtige Anweisungen zu Sicherheit und 1.3 Bestimmungsgemäßer Gebrauch • Der Trockner wurde für den reinen Hausgebrauch entwickelt. Es ist nicht für kommerzielle Zwecke ausgelegt und darf nicht für andere als seinen vorgesehenen Zweck verwendet werden. • Trocknen Sie nur Textilien im Wäschetrockner, die ausdrücklich als Trockner-geeignet gekennzeichnet sind.
- Seite 10 Entsorgen Sie Verpackungsmaterialien nicht mit dem regulären Hausmüll oder anderen Abfällen. Bringen Sie Verpackungsmaterialien zu geeigneten Sammelstellen; Ihre Stadtverwaltung berät Sie gern. Bitte besuchen Sie die folgende Website, um mehr Informationen über das Produkt zu bekommen. http://www.blomberg.com Trockner / Bedienungsanleitung 10 / 32 DE...
- Seite 11 Umwelt Wichtige Anweisungen zu Sicherheit und 1.8 Technische Daten Höhe (Min. / Max.) 84,6 cm / 86,6 cm* Breite 59,5 cm Tiefe 54 cm Füllmenge (max.) 7 kg** Nettogewicht (mit Kunststoff-Fronttür) 46,5 kg Nettogewicht (mit Glas-Fronttür) 48,5 kg Spannung Anschlussleistung Siehe Typenschild*** Modelnummer * Min.
- Seite 12 Ihr Trockner 2.1 Überblick 1. Oberteil 2. Bedienfeld 3. Tür 4. Frontblende-Freigabetaste 5. Belüftungsgitter 6. Einstellbare Füße 7. Frontblende 8. Typenschild 9. Fusselfilter 10. Wassertankschublade 11. Netzkabel Trockner / Bedienungsanleitung 12 / 32 DE...
- Seite 13 Ihr Trockner 2.2 Lieferumfang 1. Wasserablaufschlauch * 2. Ersatzfilterschwamm* 3. Bedienungsanleitung 4. Korb* 5. Bedienungsanleitung zum Korb* * Kann je nach Modell mit Ihrem Gerät geliefert werden. Trockner / Bedienungsanleitung 13 / 32 DE...
- Seite 14 Installation Vergewissern Sie sich, dass elektrische Installation Stellen Sie das Gerät nicht auf das Netzkabel. und Anschluss des Wasserablaufs ordnungsgemäß entsprechend der Bedienungsanleitung durchgeführt wurden, bevor Sie das nächstgelegene autorisierte 3.2 Transportsicherungen entfernen Servicecenter zur Installation des Trockners kontaktieren.(Siehe 3.3 Wasserablauf anschließen Entfernen Sie die Transportsicherungen, bevor und 3.5 Elektrischer Anschluss) Falls dies nicht der Sie das Gerät zum ersten Mal benutzen.
- Seite 15 Installation 3.5 Elektrischer Anschluss Spezifische Anweisungen beim elektrischen Anschluss während der Installation entnehmen Sie bitte 1.1.1 Elektrische Sicherheit) 3.6 Trockner transportieren • Ziehen Sie den Netzstecker, bevor Sie das Gerät transportieren. • Lassen Sie das gesamte im Trockner verbliebene Wasser ab. •...
- Seite 16 Installation 3.8 Auswechseln der Beleuchtung Für den Fall, dass Ihr Wäschetrockner über eine Beleuchtung verfügt. Bitte wenden Sie sich für den Wechsel der Glüh- bzw. LED-Leuchte in Ihrem Wäschetrockner an den zuständigen Kundendienst. Die in diesem Gerät verwendeten Leuchtkörper sind nicht zur Beleuchtung von Wohnräumen geeignet.
- Seite 17 Vorbereitung 4.1 Trockner-geeignete Textilien • Halten Sie sich grundsätzlich an die Anweisungen auf den Pflegeetiketten. Trocknen Sie mit Ihrem Trockner ausschließlich Wäsche, die per Etikett ausdrücklich zur maschinellen Trocknung gekennzeichnet sind, wählen Sie das passende Programm. TROCKNERSYMBOLE Trockner- Trocknungssymbole Nicht bügeln Nicht Empfindliche/ Nicht im...
- Seite 18 Vorbereitung • Reinigen Sie die Filterschublade regelmäßig: Nachfolgend finden Sie einige Gewichtsbeispiele. Entweder dann, wenn das Filterschublade- Ungefähres Gewicht reinigen-Hinweissymbol aufleuchtet, oder nach Wäsche (Gramm)* jedem 5 Einsatz. (Siehe 6. Wartung und Baumwollbettbezüge (doppelt) 1500 Reinigung) • Sorgen Sie beim Trocknen für eine gute Belüftung Baumwollbettbezüge (einzeln) 1000 des Raumes, in dem der Trockner aufgestellt ist.
- Seite 19 Gerät bedienen 5.1 Kontrollfeld Programmselektionsregler Restdauer-Anzeige An/Aus-Knopf Start/Pause-Knopf Endverzögerungs-Knopf Warnton-Knopf 5.2 Bildschirmsymbole Kindersich Tank Filter reinigen Lauter Knitterschutz Stumm erung Trockner / Bedienungsanleitung 19 / 32 DE...
- Seite 20 Gerät bedienen 5.3 Maschine vorbereiten 5.5 Hauptprogramme Schalten Sie die Maschine ein Die Hauptprogramme werden unten abhängig von der Platzieren Sie die Wäsche in der Maschine Stoffart angezeigt Drücken Sie den An/Aus Knopf • Koch-/Buntwäsche Wenn Ihre Maschine sich erstmalig anschaltet, Trocknen Sie widerstandsfähige Wäsche mit diesem geschieht dies mit dem Erklärungsprogramm Programm.
- Seite 21 Gerät bedienen Ein sehr geringes Maß an Feuchtigkeit kann nach dem Programm auf den Hemden bleiben. Es wird empfohlen, dass Sie die Hemden nicht im Trockner lassen. • Feinwäsche Sie können Ihre zum trocknen geeignete Feinwäsche oder Wäsche, für welche Handwäsche empfohlen ist (Seidenblusen, dünne Unterwäsche etc.) bei niedriger Temperatur trocknen.
- Seite 22 Gerät bedienen 5.7 Programmauswahl und Verbrauchstabelle Schleudergeschwindigkeit Ungefähre Trocknungszeit Programme Kapazität (kg) Waschmaschine (U/min) Restfeuchte (Minuten) Baumwolle/Buntwäsche Extratrocken 1000 % 60 Schranktrocken 1000 % 60 Bügeltrocken 1000 % 60 Hemden 1200 % 60 Jeans 1200 % 50 Tägliche Wäsche 1200 % 50 Sportbekleidung 1000...
- Seite 23 Gerät bedienen 5.8 Hilfsfunktionen Wassertank Wenn das Programm beendet ist, leuchtet eine Warn- Akustische Warnung abbrechen LED auf, die anzeigt, dass der Wassertank geleert Der Trockner gibt Warntöne ab, wenn das Programm werden muss. beendet ist. Wenn Sie keine Tonbenachrichtigungen Wenn der Wassertank sich füllt während das Programm möchten, drücken Sie den den “Warnton”...
- Seite 24 Gerät bedienen 5.12 Kindersicherung Sie können Wäsche hinzufügen oder Die Maschine verfügt über eine Kindersicherung welche entfernen für die Dauer der End-Verzögerung. Die auf dem Bildschirm angezeigte eine Beeinflussung des Programmablaufs verhindert, Dauer ist die Summe aus der normalen falls Knöpfe während des Betriebs gedrückt werden. Trockendauer und der Endverzögerung.
- Seite 25 Gerät bedienen 5.14 Programmabbruch Wäsche hinzufügen oder entfernen im Stand- By Modus Wenn Sie das Programm und den Trockenvorgang aus irgendeinen Grund während des Betriebs abbrechen Wenn Sie Wäsche hinzufügen oder entfernen möchten, möchten, drücken Sie den An/Aus-Knopf. nachdem das Trocknen-Programm startet: Drücken Sie den Start/Pause Knopf um die Da es extrem heiß...
- Seite 26 Wartung und Reinigung Durch regelmäßige Reinigung hält Ihr Gerät gewöhnlich länger, viele Probleme treten gar nicht erst auf. 6.1 Fusselfilter/Innenseite der Gerätetür reinigen Beim Trocknen lösen sich Fusseln und einzelne Fasern von der Wäsche. Diese Rückstände sammeln sich im Fusselfilter. Fusseln und ähnliche Rückstände entstehen •...
- Seite 27 Wartung und Reinigung • Ziehen Sie die Schublade heraus, entnehmen Sie Verzichten Sie beim Reinigen der Sensoren den Wassertank vorsichtig. unbedingt auf Hilfsmittel aus Metall. Benutzen Sie niemals Lösungsmittel, chemische Reinigungsmittel oder ähnliche Substanzen zur Reinigung – es besteht Brand- und Explosionsgefahr! •...
- Seite 28 Wartung und Reinigung • Öffnen Sie die Frontblende mit der • Nehmen Sie den Filterschwamm heraus. Frontblendentaste. • Entfernen Sie Fusseln, Fasern und sonstige • Entfernen Sie die Filterschubladenabdeckung Rückstände mit den Fingern oder einem weichen Lappen vom Filtertuch. durch Drehen in Pfeilrichtung. •...
- Seite 29 Wartung und Reinigung • Setzen Sie den Schwamm wieder ein. Trocknen ohne Filterschwamm führt zu Beschädigungen des Gerätes! Verschmutzte Fusselfilter und Filterschubladen verlängern das Trocknen und führen zu höherem Energieverbrauch. 6.5 Verdampfer reinigen Entfernen Sie Fusseln an den Lamellen des Verdampfers (hinter der Filterschublade) mit einem Staubsauger.
- Seite 30 Problemlösung Das Trocknen dauert zu lange. • Die Poren des Fusselfilters sind verstopft. >>> Waschen Sie den Fusselfilter mit warmem Wasser aus. • Die Filterschublade ist verstopft. >>> Reinigen Sie den Schwamm und das Filtertuch in der Filterschublade. • Die Belüftungsöffnungen an der Vorderseite des Gerätes sind blockiert. >>> Entfernen Sie sämtliche Fremdkörper von oder aus den Belüftungsöffnungen. • Die Belüftung reicht aufgrund unzureichender Raumgröße nicht aus. >>> Öffnen Sie Tür und Fenster des Raums, damit die Raumtemperatur nicht zu stark ansteigt.
- Seite 31 Problemlösung Die Trommelbeleuchtung schaltet sich nicht ein. (Bei Modellen mit Beleuchtung.) • Der Trockner wurde nicht mit der Ein-/Austaste eingeschaltet. >>> Überzeugen Sie sich davon, dass der Trockner eingeschaltet wurde. • Das Leuchtmittel ist defekt. >>> Lassen Sie das Leuchtmittel durch den autorisierten Kundendienst austauschen. Das Ende/Knitterschutz-Symbol leuchtet. • Das Knitterschutzprogramm ist aktiv und verhindert, dass die Wäsche nach Programmabschluss verknittert. >>> Schalten Sie den Trockner aus, nehmen Sie die Wäsche heraus. Das Ende-Symbol leuchtet.
- Seite 32 E-Mail: ersatzteile@beko.com Sehr geehrte Kundin, sehr geehrter Kunde, als Käufer eines Gerätes der Marke Blomberg stehen Ihnen die gesetzlichen Gewährleistungsrechte (Nachbesse- rung und Nacherfüllung) aus dem Kaufvertrag zu. Die Gewährleistung erfolgt für die Fehlerfreiheit bei Geräte- übergabe entsprechend dem jeweiligen Stand der Technik. Änderungen in der Konstruktion oder der Ausführung, die weder die Funktionstüchtigkeit noch den Wert der Ware beeinträchtigen, stellen keinen Fehler dar.
