15
Betriebs- und Störungsanzeigen
Beschreibung
7L
261 V
Zeitfehler bei erster Sicherheitszeit
7L
280 V
Zeitfehler bei Wiederanlaufversuch
8Y
232 B
Temperaturwächter TB 1 hat ausgelöst.
8Y
232 B
Temperaturwächter TB 1 defekt.
8Y
232 B
Brücke an den Anschlussklemmen für exter-
nen Temperaturwächter TB 1 fehlt.
8Y
232 B
Temperaturwächter verriegelt.
8Y
232 B
Kondensatpumpe ausgefallen.
9A
235
V
Falscher Kodierstecker (KIM).
9A
360
V
9A
361
V
9A
362
V
9U
233 V
Kodierstecker (KIM) nicht erkannt.
9L
230 V
Gasarmatur defekt.
9L
234
V
Anschlusskabel der Gasarmatur,
9L
238
V
Gasarmatur oder Steuergerät defekt.
A8
323 B
BUS-Kommunikation unterbrochen.
D5
330 B
Externer Vorlauftemperaturfühler defekt
(hydraulische Weiche).
D5
331 B
Externer Vorlauftemperaturfühler defekt
(hydraulische Weiche)
EL
239
V
Interne Störung.
EL
259
V
EL
290 B
Interne Störung.
H11
–
R
Warmwasser-Temperaturfühler defekt.
H12
–
R
Speichertemperaturfühler defekt.
H13
–
R
Inspektionsintervall erreicht.
H31
–
R
Heizungspumpe nicht erkannt.

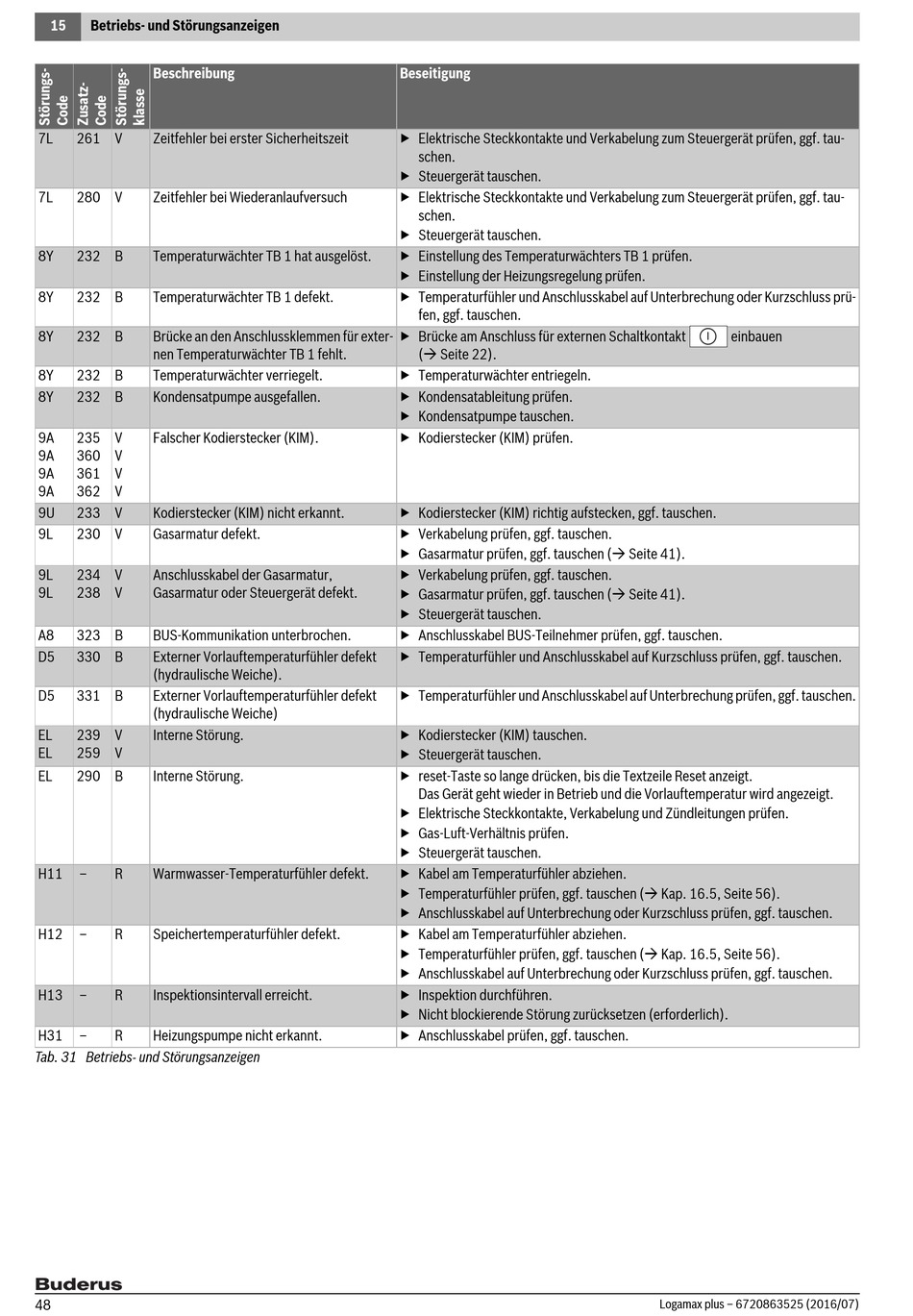

Tab. 31 Betriebs- und Störungsanzeigen
48
Beseitigung
▶ Elektrische Steckkontakte und Verkabelung zum Steuergerät prüfen, ggf. tau-
schen.
▶ Steuergerät tauschen.
▶ Elektrische Steckkontakte und Verkabelung zum Steuergerät prüfen, ggf. tau-
schen.
▶ Steuergerät tauschen.
▶ Einstellung des Temperaturwächters TB 1 prüfen.
▶ Einstellung der Heizungsregelung prüfen.
▶ Temperaturfühler und Anschlusskabel auf Unterbrechung oder Kurzschluss prü-
fen, ggf. tauschen.
▶ Brücke am Anschluss für externen Schaltkontakt
( Seite 22).
▶ Temperaturwächter entriegeln.
▶ Kondensatableitung prüfen.
▶ Kondensatpumpe tauschen.
▶ Kodierstecker (KIM) prüfen.
▶ Kodierstecker (KIM) richtig aufstecken, ggf. tauschen.
▶ Verkabelung prüfen, ggf. tauschen.
▶ Gasarmatur prüfen, ggf. tauschen ( Seite 41).
▶ Verkabelung prüfen, ggf. tauschen.
▶ Gasarmatur prüfen, ggf. tauschen ( Seite 41).
▶ Steuergerät tauschen.
▶ Anschlusskabel BUS-Teilnehmer prüfen, ggf. tauschen.
▶ Temperaturfühler und Anschlusskabel auf Kurzschluss prüfen, ggf. tauschen.
▶ Temperaturfühler und Anschlusskabel auf Unterbrechung prüfen, ggf. tauschen.
▶ Kodierstecker (KIM) tauschen.
▶ Steuergerät tauschen.
▶ reset-Taste so lange drücken, bis die Textzeile Reset anzeigt.
Das Gerät geht wieder in Betrieb und die Vorlauftemperatur wird angezeigt.
▶ Elektrische Steckkontakte, Verkabelung und Zündleitungen prüfen.
▶ Gas-Luft-Verhältnis prüfen.
▶ Steuergerät tauschen.
▶ Kabel am Temperaturfühler abziehen.
▶ Temperaturfühler prüfen, ggf. tauschen ( Kap. 16.5, Seite 56).
▶ Anschlusskabel auf Unterbrechung oder Kurzschluss prüfen, ggf. tauschen.
▶ Kabel am Temperaturfühler abziehen.
▶ Temperaturfühler prüfen, ggf. tauschen ( Kap. 16.5, Seite 56).
▶ Anschlusskabel auf Unterbrechung oder Kurzschluss prüfen, ggf. tauschen.
▶ Inspektion durchführen.
▶ Nicht blockierende Störung zurücksetzen (erforderlich).
▶ Anschlusskabel prüfen, ggf. tauschen.
einbauen
Logamax plus – 6720863525 (2016/07)
