5.

Beschreibung des Arbeitsmittels

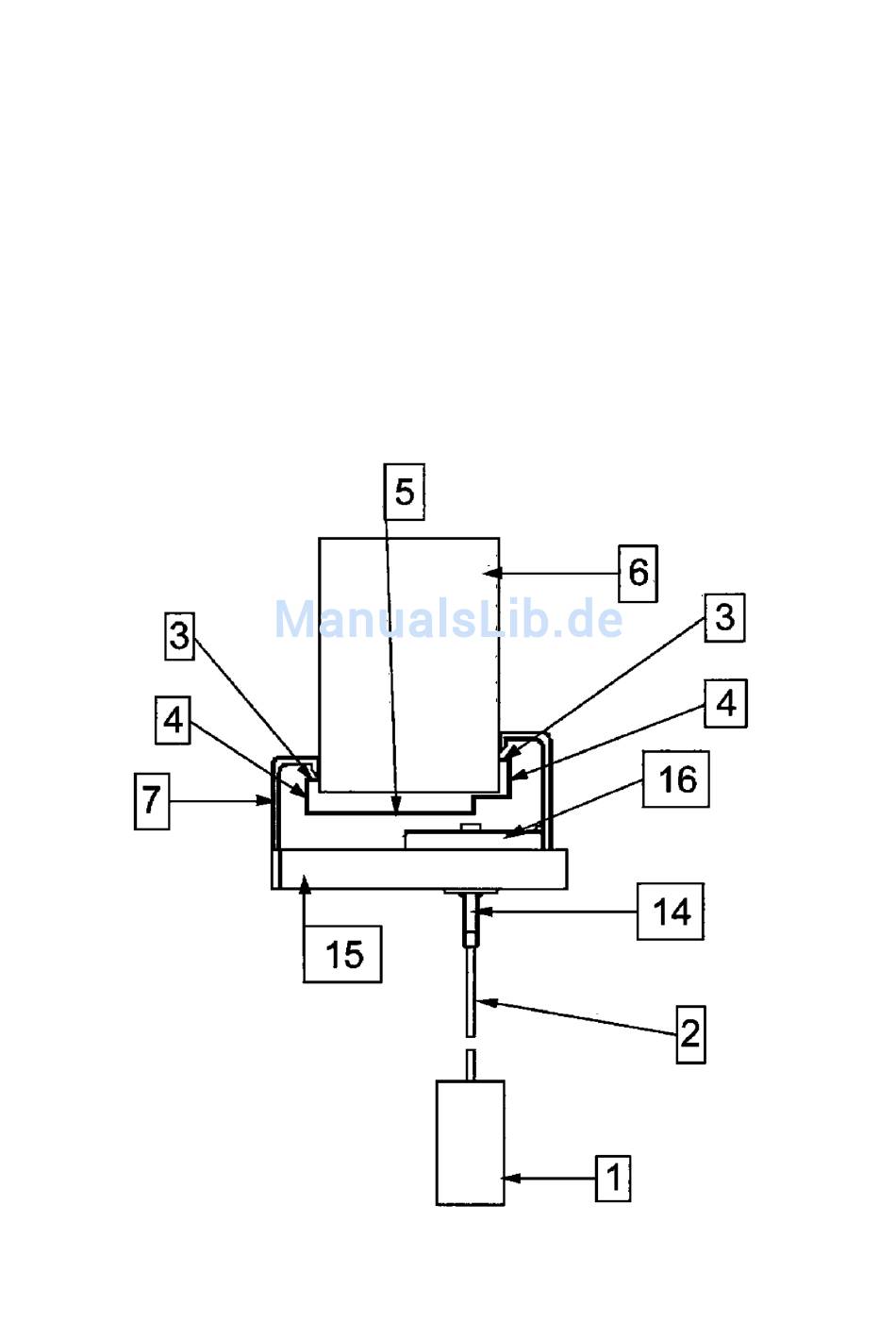

Der Zargenkiller ist eine Vorrichtung zum Ausbau von Türzargen, die aus einer
Grundplatte (15) besteht und die mindestens mit einem Zughaken (7) und einer
Zugöse (14+17) ausgerüstet ist.
Die Vorrichtung wird an einer Türzarge (5) angebracht, so dass der
Zargenhaken (7) auf den Zargensicken (3) aufliegt oder diesen umschließt.
Mittels einer Zugeinrichtung (1) die in einer Zugöse (14+17) eingehängt wird,
wird die Türzarge (5) ausgebaut.
