SteKaTool S4TO Gebrauchsanleitung Seite 18

13

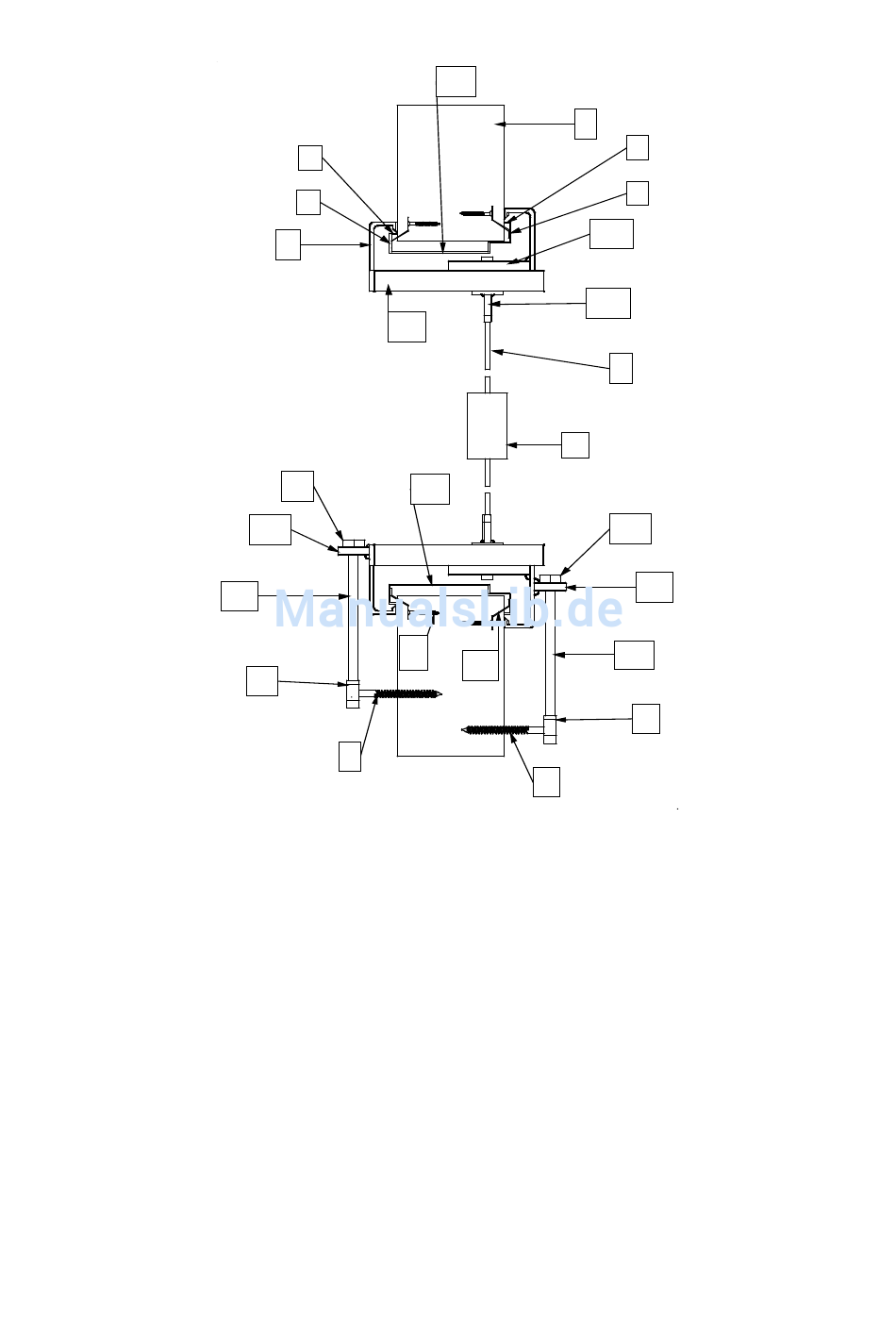

1 = Zugeinrichtung
2 = Zug- und Anschlagmittel
3 = Zargensicke
4 = Zargenspiegel
5 = Türzarge
6 = Mauerwerk, Beton, Gasbeton, Gipskarton, etc.
7 = Zargenhaken
8 = Halteöse mit Bohrung
9 = geeignetes Haltemittel Stahlbolzen
10 = Zargenbefestigung
11 = Stahlflansch mit Bohrung
12 = Schraubenmutter passend zur Gewindestange (variable Längeneinstellung)
13 = Gewindestange
14 = Zugöse mit Gewinde zum Verstellen der Maulweite und Fixieren der Zargenklammer
15 = Grundplatte mit Zargenhaken
16 = Verschiebeschlitten mit Zargenhaken
Fig. 4
3
4
7
15
12
5.2
11
9
10
8
9
5.1
6
16
14
1
10
9
3
4
2
12
11
13
8
