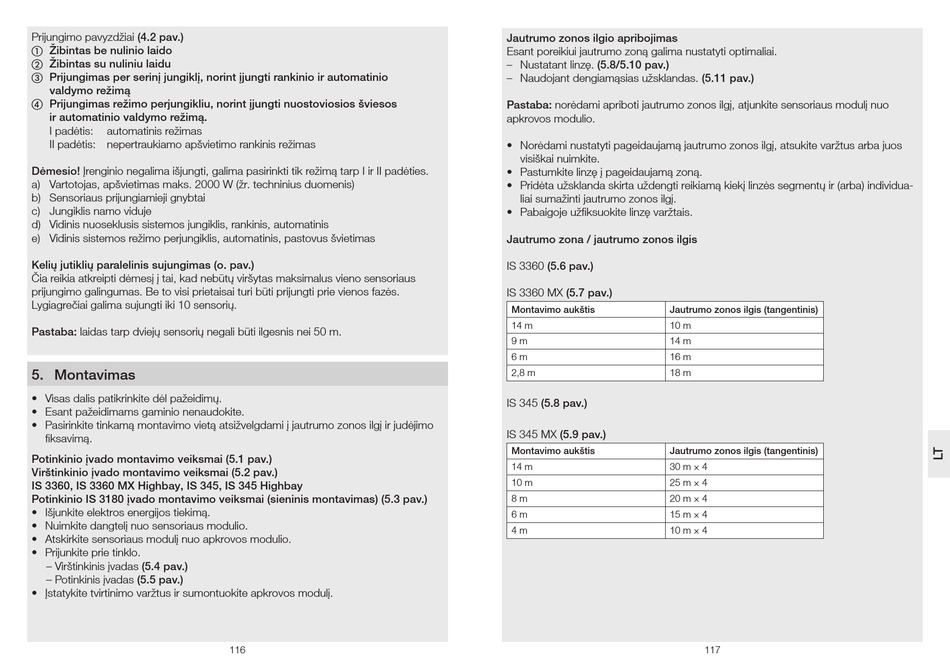

Prijungimo pavyzdžiai (4.2 pav.)
a Žibintas be nulinio laido
b Žibintas su nuliniu laidu
c Prijungimas per serinį jungiklį, norint įjungti rankinio ir automatinio
valdymo režimą
d Prijungimas režimo perjungikliu, norint įjungti nuostoviosios šviesos
ir automatinio valdymo režimą.
I padėtis: automatinis režimas
II padėtis: nepertraukiamo apšvietimo rankinis režimas
Dėmesio! Įrenginio negalima išjungti, galima pasirinkti tik režimą tarp I ir II padėties.
a) Vartotojas, apšvietimas maks. 2000 W (žr. techninius duomenis)
b) Sensoriaus prijungiamieji gnybtai
c) Jungiklis namo viduje
d) Vidinis nuoseklusis sistemos jungiklis, rankinis, automatinis
e) Vidinis sistemos režimo perjungiklis, automatinis, pastovus švietimas
Kelių jutiklių paralelinis sujungimas (o. pav.)
Čia reikia atkreipti dėmesį į tai, kad nebūtų viršytas maksimalus vieno sensoriaus
prijungimo galingumas. Be to visi prietaisai turi būti prijungti prie vienos fazės.
Lygiagrečiai galima sujungti iki 10 sensorių.
Pastaba: laidas tarp dviejų sensorių negali būti ilgesnis nei 50 m.
5. Montavimas
• Visas dalis patikrinkite dėl pažeidimų.
• Esant pažeidimams gaminio nenaudokite.
• Pasirinkite tinkamą montavimo vietą atsižvelgdami į jautrumo zonos ilgį ir judėjimo
fiksavimą.
Potinkinio įvado montavimo veiksmai (5.1 pav.)
Virštinkinio įvado montavimo veiksmai (5.2 pav.)
IS 3360, IS 3360 MX Highbay, IS 345, IS 345 Highbay
Potinkinio IS 3180 įvado montavimo veiksmai (sieninis montavimas) (5.3 pav.)
• Išjunkite elektros energijos tiekimą.
• Nuimkite dangtelį nuo sensoriaus modulio.
• Atskirkite sensoriaus modulį nuo apkrovos modulio.
• Prijunkite prie tinklo.
– Virštinkinis įvadas (5.4 pav.)
– Potinkinis įvadas (5.5 pav.)
• Įstatykite tvirtinimo varžtus ir sumontuokite apkrovos modulį.
116
Jautrumo zonos ilgio apribojimas
Esant poreikiui jautrumo zoną galima nustatyti optimaliai.
– Nustatant linzę. (5.8/5.10 pav.)
– Naudojant dengiamąsias užsklandas. (5.11 pav.)
Pastaba: norėdami apriboti jautrumo zonos ilgį, atjunkite sensoriaus modulį nuo
apkrovos modulio.
• Norėdami nustatyti pageidaujamą jautrumo zonos ilgį, atsukite varžtus arba juos
visiškai nuimkite.
• Pastumkite linzę į pageidaujamą zoną.
• Pridėta užsklanda skirta uždengti reikiamą kiekį linzės segmentų ir (arba) individua-
liai sumažinti jautrumo zonos ilgį.
• Pabaigoje užfiksuokite linzę varžtais.
Jautrumo zona / jautrumo zonos ilgis
IS 3360 (5.6 pav.)
IS 3360 MX (5.7 pav.)
Montavimo aukštis Jautrumo zonos ilgis (tangentinis)
14 m 10 m
9 m 14 m
6 m 16 m
2,8 m 18 m
IS 345 (5.8 pav.)
IS 345 MX (5.9 pav.)
Montavimo aukštis Jautrumo zonos ilgis (tangentinis)
14 m 30 m × 4
10 m 25 m × 4
8 m 20 m × 4
6 m 15 m × 4
4 m 10 m × 4
