4.
LAGERUNG / TRANSPORT
Es dürfen (bei Kartonverpackung) bis zu drei Geräte übereinander - hierbei Geräte- bzw. Kartonlage
beachten! - transportiert bzw. gestapelt werden. Manuell darf das Gerät in jeder Lage transportiert
werden.
Beim Absetzen des entpackten Lüftungsgerätes ist darauf zu achten, dass die Bundkragen (Luftan-
schlüsse) nicht deformiert, deren Dichtungen nicht beschädigt, und die Kondensatablaufstutzen
nicht verformt werden.
Bei der Luftumlenkeinheit ist die Dichtmatte (oben auf der Baugruppe) vor jeglicher Verschmutzung
oder Beschädigung zu schützen.
Die Verpackung ist erst bei Montagebeginn zu entfernen.
Die zulässige Umgebungstemperatur für die Lagerung beträgt -20 °C bis +50 °C.
5.
AUFSTELLUNG
ACHTUNG!
•
Das ZL muss in einem frostfreien Raum aufgestellt werden.
Ein Wasserablauf mit Siphon für das anfallende Kondensat muss vorhanden sein. Das Lüftungs-
gerät ist mit seinem Gehäusedeckel horizontal in der Ebene auszurichten, eine leichte Neigung (1
bis 3°) zur Seite des Kondensatabflusses hin ist zulässig. (Prinzipiell ist das Gerät für eine Bo-
denaufstellung vorgesehen). Das Ende des/der geräteeigenen Kondensatschlauches/-schläuche
ist im Flüssigkeitsspiegel des gefüllten, bauseitigen Siphons anzuordnen. (Vermeidung von Fehl-
luftansaugung o. ä.)
•

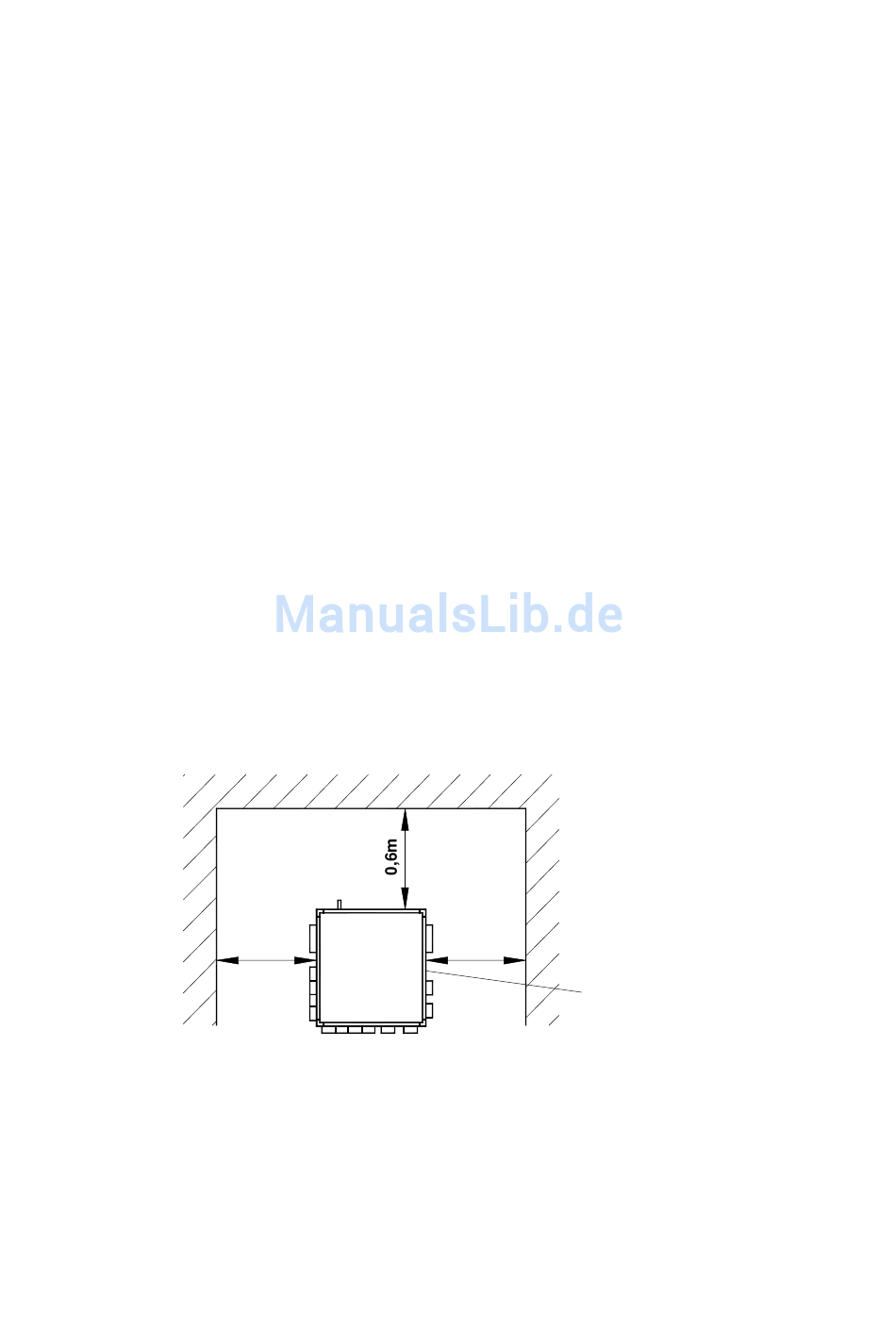

Für Reparatur und Wartungsarbeiten sollte ein Freiraum bzw. zumindest ein seitlicher Abstand
von 0,6 m um das Gerät eingehalten werden.
•
Bei der Gerätekombination ZL wird das Lüftungsgerät direkt auf die Luftumlenkeinheit aufgesetzt.
Die erforderliche Gesamthöhe beträgt 850 mm. (Gesamtgewicht ca. 68 kg) (Kondensatanschluss
herstellen!)
•
Bei nicht bodenstehender Montage (z.B. auf bauseits zu erstellender Konsole) ist die Funktions-
einheit ZL mit ihren Füßen fest auf der Konsole zu fixieren (verschrauben).
0,6m
6
0,6m
Stromversorgung
(Leitungseinführung)
