3.
FUNKTIONSWEISE

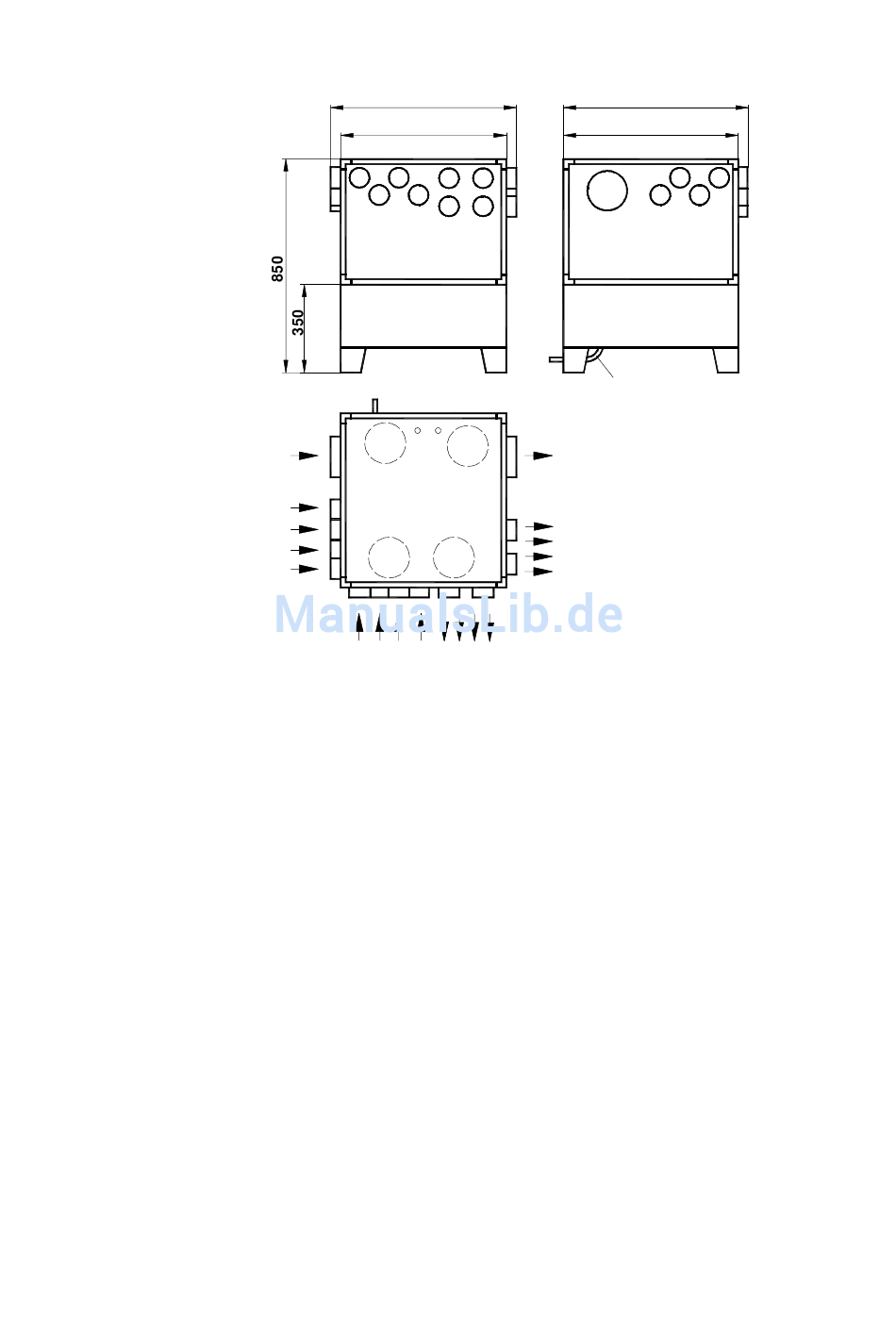

Maßbild
Um die Funktion zu gewährleisten, müssen alle Luftanschlüsse ordnungsgemäß hergestellt
sein. (siehe Punkt. 6)
In dem ZWT sind die Baugruppen Ventilatoren und Kreuzstromwärmetauscher unter- und zueinan-
der hermetisch getrennt. Die Ventilatoren sind auf eine Luftfördermenge von 280 m³/h voreingestellt.
Über den Abluftventilator wird verbrauchte, warme Luft aus den Ablufträumen abgesaugt. Diese
Abluft wird im Winterbetrieb über einen Kreuzwärmetauscher geführt, der ihr einen hohen Anteil der
Wärmeenergie entzieht. Die entwärmte Abluft wird als Fortluft ins Freie transportiert. Der Zuluftven-
tilator saugt frische Außenluft über den Kreuzstromwärmetauscher. Die Außenluft wird durch die
rückgewonnene Abluftenergie vorerwärmt und über das Luftverteilsystem den Zulufträumen zuge-
führt.
Das ZWT ist serienmäßig mit einem manuell bedienbaren Bypass-Klappsystem ausgestattet. Im so-
gen. Sommerbetrieb kann der Außenluftstrom am Wärmetauscher vorbeigeleitet werden (Hierfür
muss der aus der Geräterückwand austretende Vierkant um 90° gedreht werden (Vierkantschlüssel
ist dem Gerät beiliegend). Ein Aufkleber auf der Geräterückwand kennzeichnet die Drehrichtung). Im
Sommerbetrieb findet keine Wärmerückgewinnung statt.
Physikalisch bedingt kann am Kreuzstromwärmetauscher Kondensat entstehen, dessen Ableitung
erfolgt über Schläuche, die durch die Luftumlenkeinheit geführt sind. Ein bei Bedarf zuschaltendes
Heizelement verhindert ein Einfrieren des Wärmetauschers oder des Kondensates im Gerät.
Frontseite
Außenluft
160mm
Abluft
80mm
Abluft
80mm
730
657
Fortluft
160mm
Zuluft
80mm
Zuluft
80mm
4
730
692
*
Kondensatablauf
* Kondensatschläuche
ø13x2 ragen ca. 1,2 m
aus dem Gehäuseboden.
